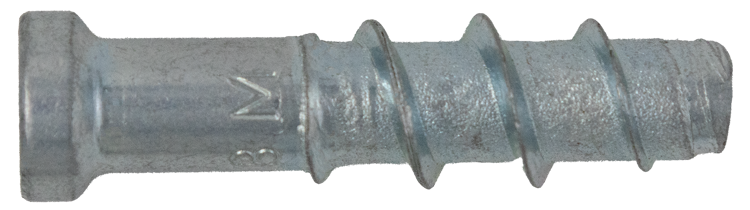

Betongskrue INSTA Inv.gjenge

For innfestning i ulike underlag

Rask og enkel montering i betong.

Betongskrue med innvendig gjenge for montering av gjengestenger, metriske skruer osv. Lave ekspansjonskrefter tillater minimal avstand til kant og mellom festepunkter. Monteres i flukt med overflaten og kan fjernes ved behov. Tilgjengelig med M6-, M8- og M10-gjenger. Egnet for montering i betong.

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Med innvendig gjenge M6/M8/M10

Dokument

Produktinformasjon

Betongskrue INSTA Inv.gjenge.pdf

	Art. nr	Dimensjon	Innvendig gjenge	Innvendig gjengelengde, mm	Bor Ø, mm	Lengde, L, mm	Antall
▼	10006037	8x40	M6	10	8	40,0	50
Installasjonsparametere	Artnr 10006037 Dimensjon 8x40 Innvendig gjenge M6 Innvendig gjengelengde, mm 10 Bor Ø, mm 8 Lengde, L, mm 40,0 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Tilrekningsmoment, Tinst, Nm 4 Minste innbyrdes avstand, Smin, mm 30 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 40 Uttrekksverdi Sprukket betong, kN 2,6 Skjærlast sprukket betong, kN 2,8 Uttrekksverdi usprukket Betong, kN 3,1 Skjærlast usprukket betong, kN 3,4 Bitstype TX50 Material Kolstål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 2 Antall 50 Betegnelse Betongskruv INSTA IM 8x40 - M6x10 FZB EAN 7319610124215	Last ned bilde Artikkelark Del via e-post
▼	10006038	10x40	M8	10	10	40,0	50
Installasjonsparametere	Artnr 10006038 Dimensjon 10x40 Innvendig gjenge M8 Innvendig gjengelengde, mm 10 Bor Ø, mm 10 Lengde, L, mm 40,0 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Tilrekningsmoment, Tinst, Nm 8 Minste innbyrdes avstand, Smin, mm 40 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 40 Uttrekksverdi Sprukket betong, kN 2,8 Skjærlast sprukket betong, kN 2,8 Uttrekksverdi usprukket Betong, kN 3,8 Skjærlast usprukket betong, kN 4,0 Bitstype TX55 Material Kolstål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 2 Antall 50 Betegnelse Betongskruv INSTA IM 10x40 - M8x10 FZB EAN 7319610124208	Last ned bilde Artikkelark Del via e-post
▼	10006039	12x40	M10	10	12	40,0	50
Installasjonsparametere	Artnr 10006039 Dimensjon 12x40 Innvendig gjenge M10 Innvendig gjengelengde, mm 10 Bor Ø, mm 12 Lengde, L, mm 40,0 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40 Tilrekningsmoment, Tinst, Nm 15 Minste innbyrdes avstand, Smin, mm 40 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 40 Uttrekksverdi Sprukket betong, kN 1,8 Skjærlast sprukket betong, kN 2,3 Uttrekksverdi usprukket Betong, kN 2,2 Skjærlast usprukket betong, kN 3,2 Bitstype TX60 Material Kolstål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 2 Antall 50 Betegnelse Betongskruv INSTA IM 12x40 - M10x10 FZB EAN 7319610124192	Last ned bilde Artikkelark Del via e-post
