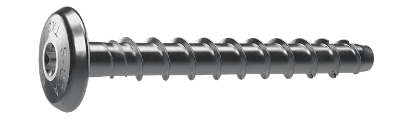

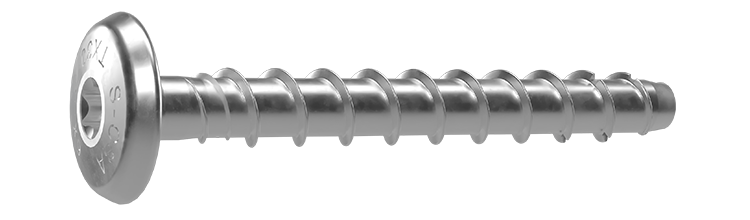

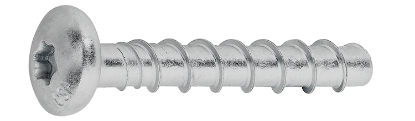

Betongskrue JC2-FR FL

ETA-vurdert, FZB

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, hulkjernebetong, murstein og kalksandstein. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand er nødvendig.

ETA-vurdert Option 1 for sprukket og usprukket betong. Selvgjengende betongskrue for gjennomstikksmontasje i betong. Ingen ekspansjonskrefter, tåler små kant- og innbyrdes avstander. Egnet for montering av takrekkverk, braketter, skilt, glasslister for fasadeglass osv. Demonterbar. Elforsinket.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Stort hode på 17,5 mm, utstyrt med TX-spor

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

DOP 4-040-160945-2023/01

ETA-16/0945

ETA-17/1009

DOP 4-039-171009-2023/01

Produktinformasjon

Betongskrue JC2-FR FL.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658071555	6x40	6	5	40,0	45	50
Installasjonsparametere	Artnr 9658071555 Dimensjon 6x40 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 40,0 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 35 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 17,5 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Antall 50 Betegnelse Betongskruv JC2-FR (PFL) 6x40/5 ETA EAN 7319610104200	Last ned bilde Artikkelark Del via e-post
▼	9658071559	6x60	6	5/20	60,0	65/50	50
Installasjonsparametere	Artnr 9658071559 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 17,5 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Antall 50 Betegnelse Betongskruv JC2-FR (PFL) 6x60/5/20 ETA EAN 7319610104217	Last ned bilde Artikkelark Del via e-post
