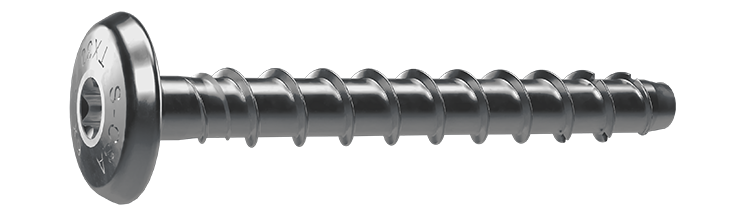

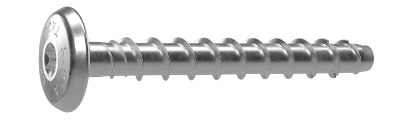

Betongskrue JC2-FR FL UTV

ETA-vurdert, motsv. FZV

Selvgjengende og godkjent betongskrue for gjennomgående hullmontering. Rask og enkel montering i sprukket og usprukket betong, hulkjernebetong, murstein og kalksandstein. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand er mulig.

ETA vurdert alternativ 1 for sprukket og usprukket betong. Selvgjengende betongskrue for gjennomgående hullmontering i betong. Ingen ekspansjonskrefter, tåler små kant- og innbyrdes avstander. Egnet for montering av takrekkverk, braketter, skilt, glasslister for fasadeglass osv. Demonterbar. Overflatebehandlet zink/nikkel.

Materiale: Stål

Overflatebehandling: Zink/Nikkel

Miljø: For utendørs bruk

Utførelse: Stort knappehode på 17,5 mm, utstyrt med TX-spor

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

DOP 4-040-160945-2023/01

ETA-16/0945

ETA-17/1009

DOP 4-039-171009-2023/01

Produktinformasjon

Betongskrue JC2-FR FL UTV.pdf

	Art. nr	Dimensjon	Hode Ø, dk, mm	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Antall
▼	9658071569	6x40	17,5	6	5	40,0	50
Installasjonsparametere	Artnr 9658071569 Dimensjon 6x40 Hode Ø, dk, mm 17,5 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 40,0 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 35 Avstandshull Ø, df, mm 9 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Antall 50 Betegnelse Betongskruv JC2-FR (PFL) 6x40/5 UTV ETA EAN 7319610104224	Last ned bilde Artikkelark Del via e-post
▼	9658071573	6x60	17,5	6	5/20	60,0	50
Installasjonsparametere	Artnr 9658071573 Dimensjon 6x60 Hode Ø, dk, mm 17,5 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Antall 50 Betegnelse Betongskruv JC2-FR (PFL) 6x60/5/20 UTV ETA EAN 7319610104231	Last ned bilde Artikkelark Del via e-post
▼	9658710500	6x60	17,5	6	5/20	60,0	500
Installasjonsparametere	Artnr 9658710500 Dimensjon 6x60 Hode Ø, dk, mm 17,5 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Antall 500 Betegnelse Betongskruv JC2-FR (PFL) 6x60/5/20 UTV ETA EAN 7319610105481	Last ned bilde Artikkelark Del via e-post
▼	9658711000	6x40	17,5	6	5	40,0	1000
Installasjonsparametere	Artnr 9658711000 Dimensjon 6x40 Hode Ø, dk, mm 17,5 Bor Ø, mm 6 Maks montasje, tfix, mm 5 Lengde, L, mm 40,0 Min. boredybde, h1, mm 45 Min. montasjedybde, hnom, mm 35 Avstandshull Ø, df, mm 9 Hodehøyde, mm 3,50 Tilrekningsmoment, Tinst, Nm 14 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Antall 1000 Betegnelse Betongskruv JC2-FR (PFL) 6x40/5 UTV ETA EAN 7319610105474	Last ned bilde Artikkelark Del via e-post
