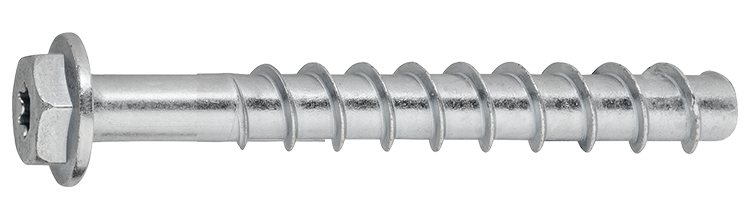

Betongskrue JC2-KB

ETA-vurdert, FZB

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, tegl og kalksandstein.Ingen ekspansjonskrefter som gjør at minimal kantavstand kreves.

ETA-vurdert Option 1. Betongskruen JC2-KB er rask og enkel og montere i sprukket og usprukket betong, JC2-KB tåler store belastninger selv når kantavstand og innbyrdes avstander er små. Den er demonterbar og kan gjenbrukes, derfor egner den seg godt til midlertidige innfestninger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Egnet for innfestning av braketter og takprofiler m.m. direkte mot betong. Lämplig för infästning av konsoler och takprofiler m.m. direkt mot betong.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Brannmotstandsklasse

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

Eksempler på bruksområder er stillasinnfestning, midlertidige innfestninger, seter, hyller, kabelstiger, rekkverk eller lister

Dokument

Produktinformasjon

Betongskrue JC2-KB.pdf
Art. nr Dimensjon Bor Ø, mm Maks montasje, tfix, mm Lengde, L, mm Min. boredybde, h1, mm Antall
9658071304 6x35 6 1 35 40 100
Installasjonsparametere
Artnr
9658071304
Dimensjon
6x35
Bor Ø, mm
6
Maks montasje, tfix, mm
1
Lengde, L, mm
35
Min. boredybde, h1, mm
40
Min. montasjedybde, hnom, mm
30
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
1,4
Skjærlast usprukket betong, kN
4,3
Uttrekksverdi Sprukket betong, kN
1,4
Skjærlast sprukket betong, kN
3,1
ETA/DoP
DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102927
Antall
100
Betegnelse
Betongskrue JC2-KB HEX 6X35/1 SW13 ETA
EAN
4061245074122
Bilde av Betongskrue JC2-KB HEX 6X35/1 SW13 ETA
Last ned bilde
Artikkelark
9658071306 6x45 6 5/10 45 50 100
Installasjonsparametere
Artnr
9658071306
Dimensjon
6x45
Bor Ø, mm
6
Maks montasje, tfix, mm
5/10
Lengde, L, mm
45
Min. boredybde, h1, mm
50
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
1,4
Skjærlast usprukket betong, kN
4,3
Uttrekksverdi Sprukket betong, kN
1,4
Skjærlast sprukket betong, kN
3,1
ETA/DoP
DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102928
Antall
100
Betegnelse
Betongskrue JC2-KB HEX 6X45/5/10 SW13 ETA
EAN
7319610066423
Bilde av Betongskrue JC2-KB HEX 6X45/5/10 SW13 ETA
Last ned bilde
Artikkelark
9658071308 6x50 6 10/15 50 50 100
Installasjonsparametere
Artnr
9658071308
Dimensjon
6x50
Bor Ø, mm
6
Maks montasje, tfix, mm
10/15
Lengde, L, mm
50
Min. boredybde, h1, mm
50
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
1,4
Skjærlast usprukket betong, kN
4,3
Uttrekksverdi Sprukket betong, kN
1,4
Skjærlast sprukket betong, kN
3,1
ETA/DoP
DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102929
Antall
100
Betegnelse
Betongskrue JC2-KB HEX 6X50/10/15 ETA
EAN
7319610066430
Bilde av Betongskrue JC2-KB HEX 6X50/10/15 ETA
Last ned bilde
Artikkelark
9658071310 6x60 6 5/20 60 65/50 100
Installasjonsparametere
Artnr
9658071310
Dimensjon
6x60
Bor Ø, mm
6
Maks montasje, tfix, mm
5/20
Lengde, L, mm
60
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102930
Antall
100
Betegnelse
Betongskrue JC2-KB HEX 6X60/5/20 ETA
EAN
7319610066447
Bilde av Betongskrue JC2-KB HEX 6X60/5/20 ETA
Last ned bilde
Artikkelark
9658071311 6x70 6 15/30 70 65/50 100
Installasjonsparametere
Artnr
9658071311
Dimensjon
6x70
Bor Ø, mm
6
Maks montasje, tfix, mm
15/30
Lengde, L, mm
70
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102931
Antall
100
Betegnelse
Betongskrue JC2-KB HEX 6X70/15/30 SW13 ETA
EAN
4061245074139
Bilde av Betongskrue JC2-KB HEX 6X70/15/30 SW13 ETA
Last ned bilde
Artikkelark
9658071314 6x80 6 25/40 80 65/50 75
Installasjonsparametere
Artnr
9658071314
Dimensjon
6x80
Bor Ø, mm
6
Maks montasje, tfix, mm
25/40
Lengde, L, mm
80
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102932
Antall
75
Betegnelse
Betongskrue JC2-KB HEX 6X80/25/40 ETA
EAN
7319610066454
Bilde av Betongskrue JC2-KB HEX 6X80/25/40 ETA
Last ned bilde
Artikkelark
9658071318 6x100 6 45/60 100 65/50 50
Installasjonsparametere
Artnr
9658071318
Dimensjon
6x100
Bor Ø, mm
6
Maks montasje, tfix, mm
45/60
Lengde, L, mm
100
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
14,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/2,4
Skjærlast usprukket betong, kN
5,6/5,5
Uttrekksverdi Sprukket betong, kN
2,1/1,2
Skjærlast sprukket betong, kN
4,5/4,7
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102933
Antall
50
Betegnelse
Betongskrue JC2-KB HEX 6X100/45/60 ETA
EAN
7319610066461
Bilde av Betongskrue JC2-KB HEX 6X100/45/60 ETA
Last ned bilde
Artikkelark
9658071319 6x120 6 65/80 120 65/50 50
Installasjonsparametere
Artnr
9658071319
Dimensjon
6x120
Bor Ø, mm
6
Maks montasje, tfix, mm
65/80
Lengde, L, mm
120
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
14,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102934
Antall
50
Betegnelse
Betongskrue JC2-KB HEX 6X120/65/80 SW13 ETA
EAN
4061245075655
Bilde av Betongskrue JC2-KB HEX 6X120/65/80 SW13 ETA
Last ned bilde
Artikkelark
9658071321 6x140 6 80/100 140 65/50 50
Installasjonsparametere
Artnr
9658071321
Dimensjon
6x140
Bor Ø, mm
6
Maks montasje, tfix, mm
80/100
Lengde, L, mm
140
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Flens Ø, mm
14,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
ETA/DoP
DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009
SW/Bitsspor
SW 13/T30
Material
Stål
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
NOBB Nr
60102935
Antall
50
Betegnelse
Betongskrue JC2-KB HEX 6X140/85/100 SW13 ETA
EAN
4061245075662
Bilde av Betongskrue JC2-KB HEX 6X140/85/100 SW13 ETA
Last ned bilde
Artikkelark
