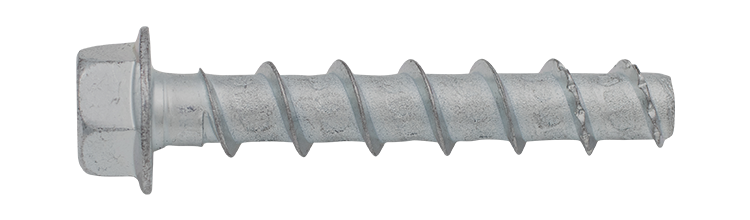

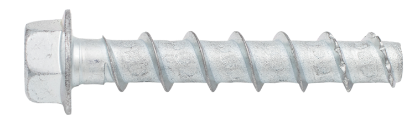

Betongskrue JC2-KB-Plus UTV

ETA-vurdert, FZV

ETA-vurdert betongskrue for tung last. To godkjente monteringsdybder, rask og enkel installasjon, unik gjengedesign som skjærer mer effektivt.

Den selvgjengende og ETA-vurderte betongskruen gir en rask og enkel montering i sprukket og usprukket betong, hulldekke, tegl og kalkstein. Betongskruen har ingen ekspanderende egenskaper, som gjør at minimal kantavstand kan benyttes. JC2-KB Plus tåler store belastninger, er demonterbar og kan gjenbrukes. Til 14 mm skruene finnes en testhylse for å kontrollere slitasje av gjenger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Med oppdatert design på spiss og gjenger får PLUS høyere uttrekksverdier enn før og er en av de kraftigste betongskruene på markedet.

Materiale: Stål

Overflatebehandling: Zink/Nikkel

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

EJOT 4-015-210020-2021

ETA-21/0020

Produktinformasjon

Betongskrue JC2-KB-Plus UTV.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658071701	8x55	8	5	55,0	60	50
Installasjonsparametere	Artnr 9658071701 Dimensjon 8x55 Bor Ø, mm 8 Maks montasje, tfix, mm 5 Lengde, L, mm 55,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 5,7 Skjærlast usprukket betong, kN 10,9 Uttrekksverdi Sprukket betong, kN 3,1 Skjærlast sprukket betong, kN 10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103181 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X55/5 UTV ETA EAN 4061245074948	Last ned bilde Artikkelark Del via e-post
▼	9658071710	8x70	8	5/20	70,0	75/60	50
Installasjonsparametere	Artnr 9658071710 Dimensjon 8x70 Bor Ø, mm 8 Maks montasje, tfix, mm 5/20 Lengde, L, mm 70,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103180 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X70/5/20 UTV ETA EAN 4061245074955	Last ned bilde Artikkelark Del via e-post
▼	9658071716	8x80	8	15/30	80,0	75/60	50
Installasjonsparametere	Artnr 9658071716 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 15/30 Lengde, L, mm 80,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103179 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X80/15/30 UTV ETA EAN 4061245074962	Last ned bilde Artikkelark Del via e-post
▼	9658071722	8x90	8	25/40	90,0	75/60	50
Installasjonsparametere	Artnr 9658071722 Dimensjon 8x90 Bor Ø, mm 8 Maks montasje, tfix, mm 25/40 Lengde, L, mm 90,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103178 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X90/25/40 UTV ETA EAN 4061245074979	Last ned bilde Artikkelark Del via e-post
▼	9658071725	8x100	8	35/50	100,0	75/60	40
Installasjonsparametere	Artnr 9658071725 Dimensjon 8x100 Bor Ø, mm 8 Maks montasje, tfix, mm 35/50 Lengde, L, mm 100,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103177 Antall 40 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X100/35/50 UTV ETA EAN 4061245074986	Last ned bilde Artikkelark Del via e-post
▼	9658071731	8x120	8	55/70	120,0	75/60	25
Installasjonsparametere	Artnr 9658071731 Dimensjon 8x120 Bor Ø, mm 8 Maks montasje, tfix, mm 55/70 Lengde, L, mm 120,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103176 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X120/55/70 UTV ETA EAN 4061245075297	Last ned bilde Artikkelark Del via e-post
▼	9658071737	8x140	8	75/90	140,0	75/60	25
Installasjonsparametere	Artnr 9658071737 Dimensjon 8x140 Bor Ø, mm 8 Maks montasje, tfix, mm 75/90 Lengde, L, mm 140,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103175 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X140/75/90 UTV ETA EAN 4061245075501	Last ned bilde Artikkelark Del via e-post
▼	9658071745	10x60	10	5	60,0	65	25
Installasjonsparametere	Artnr 9658071745 Dimensjon 10x60 Bor Ø, mm 10 Maks montasje, tfix, mm 5 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103166 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X60/5 UTV ETA EAN 4061245075518	Last ned bilde Artikkelark Del via e-post
▼	9658071751	10x70	10	15	70,0	65	25
Installasjonsparametere	Artnr 9658071751 Dimensjon 10x70 Bor Ø, mm 10 Maks montasje, tfix, mm 15 Lengde, L, mm 70,0 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103165 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X70/15 UTV ETA EAN 4061245075525	Last ned bilde Artikkelark Del via e-post
▼	9658071757	10x80	10	25	80,0	65	25
Installasjonsparametere	Artnr 9658071757 Dimensjon 10x80 Bor Ø, mm 10 Maks montasje, tfix, mm 25 Lengde, L, mm 80,0 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103174 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X80/25 UTV ETA EAN 4061245075532	Last ned bilde Artikkelark Del via e-post
▼	9658071763	10x90	10	5/35	90,0	95/65	25
Installasjonsparametere	Artnr 9658071763 Dimensjon 10x90 Bor Ø, mm 10 Maks montasje, tfix, mm 5/35 Lengde, L, mm 90,0 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103173 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X90/5/35 UTV ETA EAN 4061245075549	Last ned bilde Artikkelark Del via e-post
▼	9658071766	10x100	10	15/45	100,0	95/65	25
Installasjonsparametere	Artnr 9658071766 Dimensjon 10x100 Bor Ø, mm 10 Maks montasje, tfix, mm 15/45 Lengde, L, mm 100,0 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103172 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X100/15/45 UTV ETA EAN 4061245075556	Last ned bilde Artikkelark Del via e-post
▼	9658071772	10x120	10	35/65	120,0	95/65	25
Installasjonsparametere	Artnr 9658071772 Dimensjon 10x120 Bor Ø, mm 10 Maks montasje, tfix, mm 35/65 Lengde, L, mm 120,0 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103171 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X120/35/65 UTV ETA EAN 4061245075563	Last ned bilde Artikkelark Del via e-post
▼	9658071778	10x140	10	55/85	140,0	95/65	25
Installasjonsparametere	Artnr 9658071778 Dimensjon 10x140 Bor Ø, mm 10 Maks montasje, tfix, mm 55/85 Lengde, L, mm 140,0 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103170 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X140/55/85 UTV ETA EAN 4061245075570	Last ned bilde Artikkelark Del via e-post
▼	9658071784	10x160	10	75/105	160,0	95/65	25
Installasjonsparametere	Artnr 9658071784 Dimensjon 10x160 Bor Ø, mm 10 Maks montasje, tfix, mm 75/105 Lengde, L, mm 160,0 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103169 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X160/75/105 UTV ETA EAN 4061245075587	Last ned bilde Artikkelark Del via e-post
▼	9658071787	14x75	14	10	70,0	75	20
Installasjonsparametere	Artnr 9658071787 Dimensjon 14x75 Bor Ø, mm 14 Maks montasje, tfix, mm 10 Lengde, L, mm 70,0 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103168 Antall 20 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X75/10 SW21 UTV ETA EAN 4061245075594	Last ned bilde Artikkelark Del via e-post
▼	9658071813	14x100	14	35	100,0	75	10
Installasjonsparametere	Artnr 9658071813 Dimensjon 14x100 Bor Ø, mm 14 Maks montasje, tfix, mm 35 Lengde, L, mm 100,0 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103167 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X100/35 SW21 UTV ETA EAN 4061245075600	Last ned bilde Artikkelark Del via e-post
▼	9658071828	14x130	14	15/65	130,0	125/75	10
Installasjonsparametere	Artnr 9658071828 Dimensjon 14x130 Bor Ø, mm 14 Maks montasje, tfix, mm 15/65 Lengde, L, mm 130,0 Min. boredybde, h1, mm 125/75 Min. montasjedybde, hnom, mm 115/65 Min. materialtykkelse, hmin, mm 150/120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 20,0/7,1 Skjærlast usprukket betong, kN 37,1/26,8 Uttrekksverdi Sprukket betong, kN 14,3/4,0 Skjærlast sprukket betong, kN 37,1/18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103183 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X130/15/65 SW21 UTV ETA EAN 4061245075617	Last ned bilde Artikkelark Del via e-post
▼	9658071841	14x150	14	35/85	150,0	125/75	10
Installasjonsparametere	Artnr 9658071841 Dimensjon 14x150 Bor Ø, mm 14 Maks montasje, tfix, mm 35/85 Lengde, L, mm 150,0 Min. boredybde, h1, mm 125/75 Min. montasjedybde, hnom, mm 115/65 Min. materialtykkelse, hmin, mm 150/120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 20,0/7,1 Skjærlast usprukket betong, kN 37,1/26,8 Uttrekksverdi Sprukket betong, kN 14,3/4,0 Skjærlast sprukket betong, kN 37,1/18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103182 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X150/35/85 SW21 UTV ETA EAN 4061245075624	Last ned bilde Artikkelark Del via e-post
