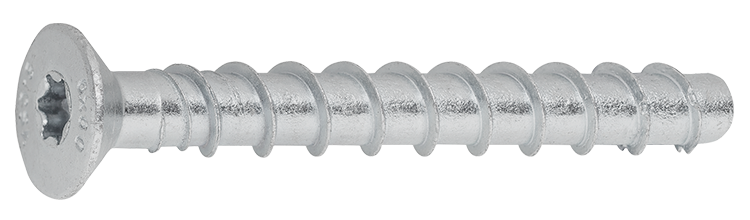

Betongskrue JC2-ST Plus

Forsenket betongskrue, FZB

Selvgjengende og godkjent betongskrue for gjennomgående hullmontering. Rask og enkel montering i sprukket og usprukket betong, hulkjernebetong, murstein og kalksandstein. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand er nødvendig.

JC2-ST Plus betongskrue (forsenket) er rask og enkel å installere i sprukket og usprukket betong, ETA-vurdert alternativ 1. JC2-ST Plus tar store belastninger selv når kantavstanden og innbyrdes avstand er liten. Betongskruen skrus inn i borehullet gjennom detaljen og skjærer gjenger i betongen. Egnet for innfestning av braketter og takprofiler etc. direkte til betong.

Materiale: Stål

Overflatebehandling: Elforzinket

Utførelse: Senkhode

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

DOP 4-033-200446-2022

ETA-20/0446

ETA-17/1009

DOP 4-039-171009-2023/01

Produktinformasjon

Betongskrue JC2-ST Plus.pdf

	Art. nr	Min. materialtykkelse, hmin, mm	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Antall
▼	9658071605	100	6x45	6,0	5/10	45,0	100
Installasjonsparametere	Artnr 9658071605 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x45 Bor Ø, mm 6,0 Maks montasje, tfix, mm 5/10 Lengde, L, mm 45,0 Min. boredybde, h1, mm 50/45 Min. montasjedybde, hnom, mm 40/35 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 1,9/1,9 Skjærlast usprukket betong, kN 5,6/4,3 Uttrekksverdi Sprukket betong, kN 1,9/1,9 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103078 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X45/5/10 ETA EAN 4061245075686	Last ned bilde Artikkelark Del via e-post
▼	9658071607	100	6x50	6,0	10/15	50,0	100
Installasjonsparametere	Artnr 9658071607 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x50 Bor Ø, mm 6,0 Maks montasje, tfix, mm 10/15 Lengde, L, mm 50,0 Min. boredybde, h1, mm 50/45 Min. montasjedybde, hnom, mm 40/35 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 1,9/1,9 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 1,9/1,9 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103079 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X50/10/15 ETA EAN 4061245075693	Last ned bilde Artikkelark Del via e-post
▼	9658071609	100	6x60	6,0	5/20	60,0	100
Installasjonsparametere	Artnr 9658071609 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x60 Bor Ø, mm 6,0 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103080 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X60/5/20 ETA EAN 7319610066775	Last ned bilde Artikkelark Del via e-post
▼	9658071613	100	6x80	6,0	25/40	80,0	100
Installasjonsparametere	Artnr 9658071613 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x80 Bor Ø, mm 6,0 Maks montasje, tfix, mm 25/40 Lengde, L, mm 80,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103081 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X80/25/40 ETA EAN 7319610066782	Last ned bilde Artikkelark Del via e-post
▼	9658071617	100	6x100	6,0	45/60	100,0	50
Installasjonsparametere	Artnr 9658071617 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x100 Bor Ø, mm 6,0 Maks montasje, tfix, mm 45/60 Lengde, L, mm 100,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778158 Antall 50 Betegnelse Betongskrue Forsenket JC2-ST 6X100/45/60 ETA EAN 7319610066799	Last ned bilde Artikkelark Del via e-post
▼	9658071619	100	6x120	6,0	65/80	120,0	50
Installasjonsparametere	Artnr 9658071619 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x120 Bor Ø, mm 6,0 Maks montasje, tfix, mm 65/80 Lengde, L, mm 120,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9,0 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14,0 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778096 Antall 50 Betegnelse Betongskrue Forsenket JC2-ST 6X120/65/80 ETA EAN 4061245075709	Last ned bilde Artikkelark Del via e-post
▼	9658071855	8x60	8,0	10	60,0	60	50
Installasjonsparametere	Artnr 9658071855 Dimensjon 8x60 Bor Ø, mm 8,0 Maks montasje, tfix, mm 10 Lengde, L, mm 60,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Avstandshull Ø, df, mm 12,0 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45,0 Uttrekksverdi usprukket Betong, kN 5,7 Skjærlast usprukket betong, kN 10,9 Uttrekksverdi Sprukket betong, kN 3,2 Skjærlast sprukket betong, kN 10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x60/10 T45 FZB FZB EAN 7319610114810	Last ned bilde Artikkelark Del via e-post
▼	9658071861	8x80	8,0	15/30	80,0	75/60	50
Installasjonsparametere	Artnr 9658071861 Dimensjon 8x80 Bor Ø, mm 8,0 Maks montasje, tfix, mm 15/30 Lengde, L, mm 80,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Avstandshull Ø, df, mm 12,0 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45,0 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 10,9/10,9 Uttrekksverdi Sprukket betong, kN 6,0/3,2 Skjærlast sprukket betong, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x80/15/30 T45 FZB FZB EAN 7319610114827	Last ned bilde Artikkelark Del via e-post
▼	9658071872	8x100	8,0	35/50	100,0	75/60	50
Installasjonsparametere	Artnr 9658071872 Dimensjon 8x100 Bor Ø, mm 8,0 Maks montasje, tfix, mm 35/50 Lengde, L, mm 100,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Avstandshull Ø, df, mm 12,0 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45,0 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 10,9/10,9 Uttrekksverdi Sprukket betong, kN 6,0/3,2 Skjærlast sprukket betong, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x100/35/50 T45 FZB FZB EAN 7319610114834	Last ned bilde Artikkelark Del via e-post
