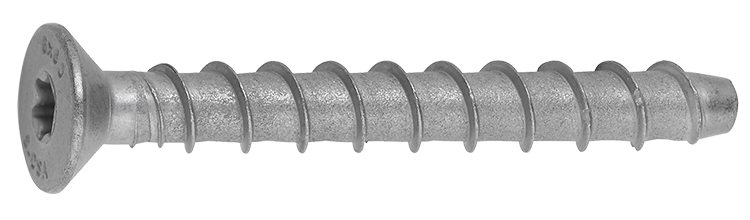

Betongskrue JC2-ST Plus UTV

Forsenket betongskrue, motsv. FZV

Selvgjengende og godkjent betongskrue for gjennomgående hullmontering. Rask og enkel montering i sprukket og usprukket betong, hulkjernebetong, murstein og kalksandstein. Ingen ekspansjonskrefter, noe som betyr at minimal kantavstand er mulig.

JC2-ST Plus UTV C3 betongskrue (forsenket) er rask og enkel å installere i sprukket og usprukket betong, ETA-vurdert alternativ 1. JC2-ST tåler store belastninger selv når kantavstander og innbyrdes avstander er små. Betongskruen skrus inn i borehullet gjennom detaljen og skjærer gjenger i betongen. Egnet for innfestning av braketter og takprofiler osv. direkte til betong.

Materiale: Stål

Overflatebehandling: Zink/Nikkel

Utførelse: Senkhode

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

DOP 4-033-200446-2022

ETA-20/0446

ETA-17/1009

DOP 4-039-171009-2023/01

Produktinformasjon

Betongskrue JC2-ST Plus UTV.pdf

	Art. nr	Min. materialtykkelse, hmin, mm	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Antall
▼	9658071655	100	6x45	6	5/10	45,0	100
Installasjonsparametere	Artnr 9658071655 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x45 Bor Ø, mm 6 Maks montasje, tfix, mm 5/10 Lengde, L, mm 45,0 Min. boredybde, h1, mm 50/45 Min. montasjedybde, hnom, mm 40/35 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,9/1,9 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 1,9/1,9 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103092 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X45/5/10 UTV ETA EAN 7319610076033	Last ned bilde Artikkelark Del via e-post
▼	9658071657	100	6x50	6	10/15	50,0	100
Installasjonsparametere	Artnr 9658071657 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x50 Bor Ø, mm 6 Maks montasje, tfix, mm 10/15 Lengde, L, mm 50,0 Min. boredybde, h1, mm 50/45 Min. montasjedybde, hnom, mm 40/35 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,9/1,9 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 1,9/1,9 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103093 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6X50/10/15 UTV ETA EAN 7319610076040	Last ned bilde Artikkelark Del via e-post
▼	9658071659	100	6x60	6	5/20	60,0	100
Installasjonsparametere	Artnr 9658071659 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103094 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6x60/5/20 UTV ETA EAN 7319610066805	Last ned bilde Artikkelark Del via e-post
▼	9658071663	100	6x80	6	25/40	80,0	100
Installasjonsparametere	Artnr 9658071663 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x80 Bor Ø, mm 6 Maks montasje, tfix, mm 25/40 Lengde, L, mm 80,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103095 Antall 100 Betegnelse Betongskrue Forsenket JC2-ST 6x80/25/40 UTV ETA EAN 7319610066812	Last ned bilde Artikkelark Del via e-post
▼	9658071667	100	6x100	6	45/60	100,0	50
Installasjonsparametere	Artnr 9658071667 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x100 Bor Ø, mm 6 Maks montasje, tfix, mm 45/60 Lengde, L, mm 100,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60778114 Antall 50 Betegnelse Betongskrue Forsenket JC2-ST 6x100/45/60 UTV ETA EAN 7319610066829	Last ned bilde Artikkelark Del via e-post
▼	9658071669	100	6x120	6	65/80	120,0	50
Installasjonsparametere	Artnr 9658071669 Min. materialtykkelse, hmin, mm 100 Dimensjon 6x120 Bor Ø, mm 6 Maks montasje, tfix, mm 65/80 Lengde, L, mm 120,0 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Avstandshull Ø, df, mm 9 Hode Ø, dk, mm 14,0 Tilrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,6/3,3 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 2,3/1,7 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60778134 Antall 50 Betegnelse Betongskrue Forsenket JC2-ST 6X120/65/80 UTV ETA EAN 7319610076057	Last ned bilde Artikkelark Del via e-post
▼	9658071856	8x60	8	10	60,0	60	50
Installasjonsparametere	Artnr 9658071856 Dimensjon 8x60 Bor Ø, mm 8 Maks montasje, tfix, mm 10 Lengde, L, mm 60,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 5,7 Skjærlast usprukket betong, kN 10,9 Uttrekksverdi Sprukket betong, kN 3,2 Skjærlast sprukket betong, kN 10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x60/10 T45 UTV EAN 7319610114841	Last ned bilde Artikkelark Del via e-post
▼	9658071862	8x80	8	15/30	80,0	75/60	50
Installasjonsparametere	Artnr 9658071862 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 15/30 Lengde, L, mm 80,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 10,9/10,9 Uttrekksverdi Sprukket betong, kN 6,0/3,2 Skjærlast sprukket betong, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x80/15/30 T45 UTV EAN 7319610114858	Last ned bilde Artikkelark Del via e-post
▼	9658071874	8x100	8	35/50	100,0	75/60	50
Installasjonsparametere	Artnr 9658071874 Dimensjon 8x100 Bor Ø, mm 8 Maks montasje, tfix, mm 35/50 Lengde, L, mm 100,0 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Avstandshull Ø, df, mm 12 Hode Ø, dk, mm 18,2 Tilrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 10,9/10,9 Uttrekksverdi Sprukket betong, kN 6,0/3,2 Skjærlast sprukket betong, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Bitstype TX45 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel Antall 50 Betegnelse Betongskruv JC2 Plus ST 8x100/35/50 T45 UTV EAN 7319610114865	Last ned bilde Artikkelark Del via e-post
