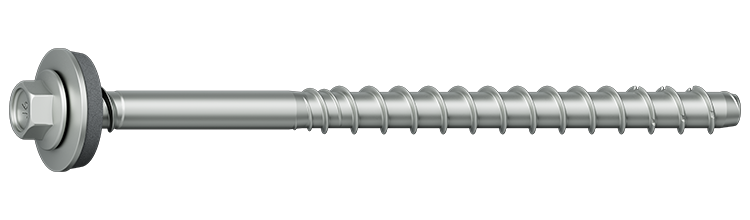

Betongskrue JC6-D A4

ETA-vordert, rustfritt stål A4

Betongskrue med sekskanthode og forhåndsmontert tetningsskive. Beregnet for montering av sandwichpaneler i betong, laget av rustfritt stål A4 med herdet gjengeformingssone for høy korrosjonsbestandighet.

Konstruert for rask og effektiv installasjon uten ekspansjonskrefter, noe som muliggjør bruk av korte kantavstander. Leveres med en forhåndsmontert tetningsskive i rustfritt stål. Den optimaliserte gjengeometrien gir høye uttrekksverdier. Skruen er umiddelbart lastbærende, kan demonteres fullstendig og krever ikke innføringsskinne. Egnet for bruk i både sprukket og usprukket betong.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Sekskanthode SW8 med forhåndsmontert tetningsskive

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

EPD JC6 A4

ETA-21/1107

1-001-211107-2025

Produktinformasjon

Betongskrue JC6-D A4.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	3551082991	7,5x115	6,0	50	115,0	80	100
Installasjonsparametere	Artnr 3551082991 Dimensjon 7,5x115 Bor Ø, mm 6,0 Maks montasje, tfix, mm 50 Lengde, L, mm 115,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 100 Betegnelse JC6-D-7,5x115 E19 EAN 4061245123431	Last ned bilde Artikkelark Del via e-post
▼	3551182991	7,5x135	6,0	70	135,0	80	100
Installasjonsparametere	Artnr 3551182991 Dimensjon 7,5x135 Bor Ø, mm 6,0 Maks montasje, tfix, mm 70 Lengde, L, mm 135,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 100 Betegnelse JC6-D-7,5x135 E19 EAN 7319610122846	Last ned bilde Artikkelark Del via e-post
▼	3551282991	7,5x155	6,0	90	155,0	80	50
Installasjonsparametere	Artnr 3551282991 Dimensjon 7,5x155 Bor Ø, mm 6,0 Maks montasje, tfix, mm 90 Lengde, L, mm 155,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x155 E19 EAN 4061245117614	Last ned bilde Artikkelark Del via e-post
▼	3551382991	7,5x175	6,0	110	175,0	80	50
Installasjonsparametere	Artnr 3551382991 Dimensjon 7,5x175 Bor Ø, mm 6,0 Maks montasje, tfix, mm 110 Lengde, L, mm 175,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x175 E19 EAN 4061245117621	Last ned bilde Artikkelark Del via e-post
▼	3551582991	7,5x215	6,0	150	215,0	80	50
Installasjonsparametere	Artnr 3551582991 Dimensjon 7,5x215 Bor Ø, mm 6,0 Maks montasje, tfix, mm 150 Lengde, L, mm 215,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x215 E19 EAN 4061245117539	Last ned bilde Artikkelark Del via e-post
▼	3551682991	7,5x235	6,0	170	235,0	80	50
Installasjonsparametere	Artnr 3551682991 Dimensjon 7,5x235 Bor Ø, mm 6,0 Maks montasje, tfix, mm 170 Lengde, L, mm 235,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x235 E19 EAN 4061245117546	Last ned bilde Artikkelark Del via e-post
▼	3551482991	7,5x195	6,0	130	195,0	80	50
Installasjonsparametere	Artnr 3551482991 Dimensjon 7,5x195 Bor Ø, mm 6,0 Maks montasje, tfix, mm 130 Lengde, L, mm 195,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x195 E19 EAN 4061245117638	Last ned bilde Artikkelark Del via e-post
▼	3551782991	7,5x255	6,0	190	255,0	80	50
Installasjonsparametere	Artnr 3551782991 Dimensjon 7,5x255 Bor Ø, mm 6,0 Maks montasje, tfix, mm 190 Lengde, L, mm 255,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x255 E19 EAN 4061245117553	Last ned bilde Artikkelark Del via e-post
▼	3551982991	7,5x295	6,0	230	295,0	80	50
Installasjonsparametere	Artnr 3551982991 Dimensjon 7,5x295 Bor Ø, mm 6,0 Maks montasje, tfix, mm 230 Lengde, L, mm 295,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm 19 Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x295 E19 EAN 4061245117584	Last ned bilde Artikkelark Del via e-post
▼	3551882991	7,5x275	6,0	210	275,0	80	50
Installasjonsparametere	Artnr 3551882991 Dimensjon 7,5x275 Bor Ø, mm 6,0 Maks montasje, tfix, mm 210 Lengde, L, mm 275,0 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 6,0-6,5 Hode Ø, dk, mm - Tilrekningsmoment, Tinst, Nm Uttrekksverdi usprukket Betong, kN 8 Skjærlast usprukket betong, kN Uttrekksverdi Sprukket betong, kN 4 Skive Ø, dk, mm Skjærlast sprukket betong, kN ETA/DoP 1-001-211107-2025, ETA-21/1107 SW/Bitsspor SW 8 Material Syrefast stål A4 Korrosjonsklasse C5 NOBB Nr - Antall 50 Betegnelse JC6-D-7,5x275 E19 EAN 4061245117577	Last ned bilde Artikkelark Del via e-post
