Betongskruv HEXA

Hi-Lo gänga

Betongskruv med sexkantshuvud och fläns. Används för montage i betong. Skruven har en Hi-Lo gänga som bidrar till de bra utdragsvärdena. Jämfört med expander så krävs mindre kantavstånd.

Lämplig för alla typer av direkt infästning i betong. Skruven har en hi-low gänga som ger höga utdragsvärden. Betongsskruvar kräver mindre c/c-avstånd mellan infästningarna och mindre kantavstånd än expanderbultar.

Material: Stål
Ytbehandling: Silver ruspert
Miljö: För användning utomhus
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.a-0079

Monteringsanvisning

1) Borra med angiven borr 2) Borsta och blås rent hålet, repetera tills hålet är helt fritt från damm 3) Skruva i betongskruven

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktblad

Betongskruv HEXA.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm SW Max. montage, tfix, mm Antal
9054531 6x80 6 80 10 40 75
Installationsparametrar
product.specifications.sku
9054531
Dimension
6x80
BorrØ, mm
6
Längd, L, mm
80
SW
10
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
75
product.specifications.modelname
Betongskruv 6x80 HEXA Silver Ruspert
product.specifications.gtin
7319610041666
Bild på Betongskruv 6x80 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054551 6x120 6 120 10 80 75
Installationsparametrar
product.specifications.sku
9054551
Dimension
6x120
BorrØ, mm
6
Längd, L, mm
120
SW
10
Max. montage, tfix, mm
80
Min. borrdjup, h1, mm
50
Min. montagedjup, hnom, mm
40
FlänsØ, mm
14,2
Åtdragningsmoment, Tinst, Nm
15
Praktisk lastförmåga drag/skjuv, kN
3,9
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
75
product.specifications.modelname
Betongskruv 6x120 HEXA Silver Ruspert
product.specifications.gtin
7319610041659
Bild på Betongskruv 6x120 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
905463 8x90 8 90 13 40 50
Installationsparametrar
product.specifications.sku
905463
Dimension
8x90
BorrØ, mm
8
Längd, L, mm
90
SW
13
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
50
product.specifications.modelname
Betongskruv 8x90 HEXA Silver Ruspert
product.specifications.gtin
7319619054636
Bild på Betongskruv 8x90 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
9054641 8x110 8 110 13 60 40
Installationsparametrar
product.specifications.sku
9054641
Dimension
8x110
BorrØ, mm
8
Längd, L, mm
110
SW
13
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
60
Min. montagedjup, hnom, mm
50
FlänsØ, mm
18
Åtdragningsmoment, Tinst, Nm
40
Praktisk lastförmåga drag/skjuv, kN
4,9
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
40
product.specifications.modelname

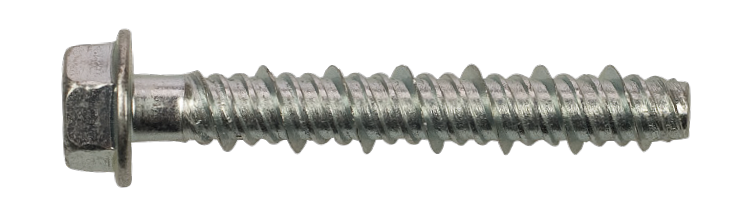

Betongskruv 8x110 HEXA Silver Ruspert
product.specifications.gtin
7319610041581
Bild på Betongskruv 8x110 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
950424 14x80 14 80 18 10 12
Installationsparametrar
product.specifications.sku
950424
Dimension
14x80
BorrØ, mm
14
Längd, L, mm
80
SW
18
Max. montage, tfix, mm
10
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
FlänsØ, mm
30
Åtdragningsmoment, Tinst, Nm
80
Praktisk lastförmåga drag/skjuv, kN
9,8
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
12
product.specifications.modelname
Betongskruv 14x80 HEXA Silver Ruspert
product.specifications.gtin
7319619504247
Bild på Betongskruv 14x80 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
950425 14x115 14 115 18 45 12
Installationsparametrar
product.specifications.sku
950425
Dimension
14x115
BorrØ, mm
14
Längd, L, mm
115
SW
18
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
70
FlänsØ, mm
30
Åtdragningsmoment, Tinst, Nm
80
Praktisk lastförmåga drag/skjuv, kN
9,8
Material
Stål
Ytbehandling
Silver ruspert
Korrosivitetsklass
C3
Antal
12
product.specifications.modelname
Betongskruv 14x115 HEXA Silver Ruspert
product.specifications.gtin
7319619504254
Bild på Betongskruv 14x115 HEXA Silver Ruspert
Ladda ner bild
Artikelblad
