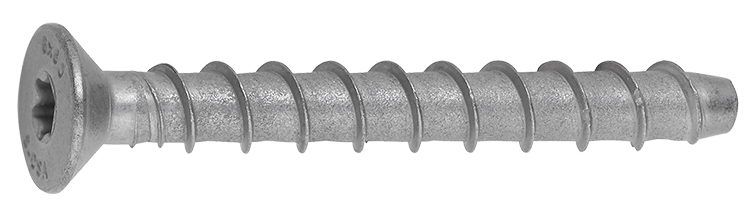

Betongskrue JC2-ST UTV

Betongskrue, senkhode, FZV

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, tegl og kalksandstein.Ingen ekspansjonskrefter som gjør at minimal kantavstand kreves.

Betongskruen JC2-ST UTV C3 (senkhode) er rask og enkel og montere i sprukket og usprukket betong, ETA-vurdert Option 1. JC2-ST tåler store belastninger selv når kantavstand og innbyrdes avstander er små. Den er demonterbar og kan gjenbrukes, derfor egner den seg godt til midlertidige innfestninger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Egnet for innfestning av braketter og takprofiler m.m. direkte mot betong.

Materiale: Stål
Overflatebehandling: Zink/Nikkel
Miljø: For utendørs bruk
Utførelse: Forsænket hoved
Korrosivitetsklasse
Eta-Vurdert
Brannmotstandsklasse

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

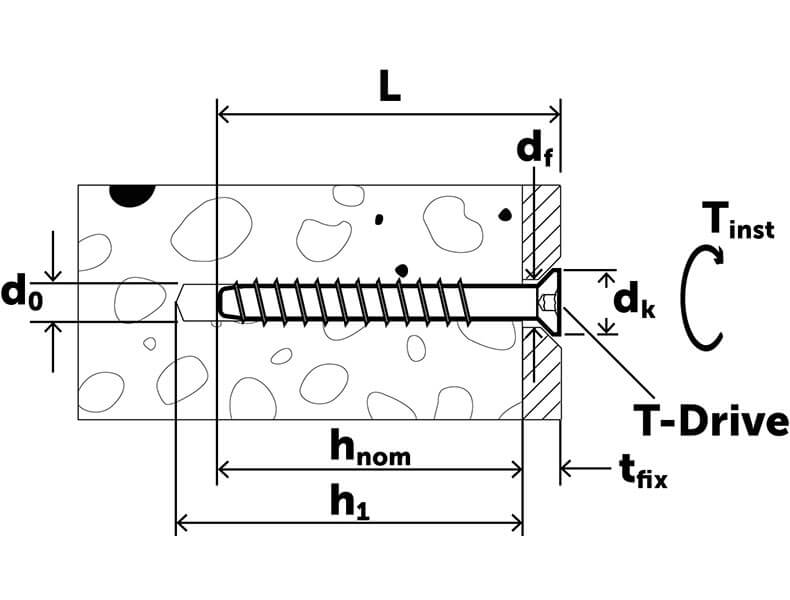

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Betongskrue JC2-ST UTV.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Bitstype Maks montasje, tfix, mm Antall
9658071655 6x45 6 45 TX30 5/10 100
Installasjonsparametere
Artnr
9658071655
Dimensjon
6x45
Bor Ø, mm
6
Lengde, L, mm
45
Bitstype
TX30
Maks montasje, tfix, mm
5/10
Min. boredybde, h1, mm
50/45
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
-
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422580
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X45/5/10 UTV ETA
EAN
7319610076033
Bilde av Betongskrue Forsenket JC2-ST 6X45/5/10 UTV ETA
Last ned bilde
Artikkelark
9658071657 6x50 6 50 TX30 10/15 100
Installasjonsparametere
Artnr
9658071657
Dimensjon
6x50
Bor Ø, mm
6
Lengde, L, mm
50
Bitstype
TX30
Maks montasje, tfix, mm
10/15
Min. boredybde, h1, mm
50/45
Min. montasjedybde, hnom, mm
40/35
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
-
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422576
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6X50/10/15 UTV ETA
EAN
7319610076040
Bilde av Betongskrue Forsenket JC2-ST 6X50/10/15 UTV ETA
Last ned bilde
Artikkelark
9658071659 6x60 6 60 TX30 5/20 100
Installasjonsparametere
Artnr
9658071659
Dimensjon
6x60
Bor Ø, mm
6
Lengde, L, mm
60
Bitstype
TX30
Maks montasje, tfix, mm
5/20
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422581
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6x60/5/20 UTV ETA
EAN
7319610066805
Bilde av Betongskrue Forsenket JC2-ST 6x60/5/20 UTV ETA
Last ned bilde
Artikkelark
9658071663 6x80 6 80 TX30 25/40 100
Installasjonsparametere
Artnr
9658071663
Dimensjon
6x80
Bor Ø, mm
6
Lengde, L, mm
80
Bitstype
TX30
Maks montasje, tfix, mm
25/40
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422577
Antall
100
Betegnelse
Betongskrue Forsenket JC2-ST 6x80/25/40 UTV ETA
EAN
7319610066812
Bilde av Betongskrue Forsenket JC2-ST 6x80/25/40 UTV ETA
Last ned bilde
Artikkelark
9658071667 6x100 6 100 TX30 45/60 50
Installasjonsparametere
Artnr
9658071667
Dimensjon
6x100
Bor Ø, mm
6
Lengde, L, mm
100
Bitstype
TX30
Maks montasje, tfix, mm
45/60
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
5,6/4,3
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422578
Antall
50
Betegnelse
Betongskrue Forsenket JC2-ST 6x100/45/60 UTV ETA
EAN
7319610066829
Bilde av Betongskrue Forsenket JC2-ST 6x100/45/60 UTV ETA
Last ned bilde
Artikkelark
9658071669 6x120 6 120 TX30 65/80 50
Installasjonsparametere
Artnr
9658071669
Dimensjon
6x120
Bor Ø, mm
6
Lengde, L, mm
120
Bitstype
TX30
Maks montasje, tfix, mm
65/80
Min. boredybde, h1, mm
65/50
Min. montasjedybde, hnom, mm
55/40
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
9
Hode Ø, dk, mm
14
Tiltrekningsmoment, Tinst, Nm
12
Uttrekksverdi usprukket Betong, kN
4,5/1,4
Skjærlast usprukket betong, kN
-
Uttrekksverdi Sprukket betong, kN
2,1/1,4
Skjærlast sprukket betong, kN
4,5/3,1
Material
Stål
Overflatebehandling
Zink/Nikkel
Korrosjonsklasse
C3
ETA/DoP
EJOT 4-008-170835-2019/2, EJOT 4-002-180221-2020, ETA-17/0835, ETA-18/0221
Db-nr
2422579
Antall
50
Betegnelse
Betongskrue Forsenket JC2-ST 6X120/65/80 UTV ETA
EAN
7319610076057
Bilde av Betongskrue Forsenket JC2-ST 6X120/65/80 UTV ETA
Last ned bilde
Artikkelark
