Betongskruv MST A4 Försänkt

För aggressiva miljöer

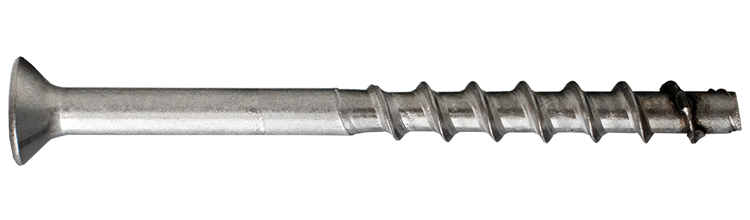

Betongskruv med försänkt huvud. Rostfritt stål A4 för aggressiva miljöer.

Betongskruv i rostfritt stål A4 med försänkt huvud. Självgängande betongskruv för genomsticksmontage. Ger en snabb och enkel montering. Inga expansionskrafter vilket gör att minimalt kantavstånd kan appliceras. Samtliga betongskruvar är demonterbara och kan återanvändas. Därför lämpar den även sig för tillfälliga montage.

Material: Rostfritt stål A4
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-00114
entityproperties.propertynames.ep_prod_icons.a-0075

Monteringsanvisning

Monteringsanvisning

Dokument

Produktblad

Betongskruv MST A4 Försänkt.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm Drivspår Max. montage, tfix, mm Antal
587008 6x50 6 50 TX30 10/15 100
Installationsparametrar
product.specifications.sku
587008
Dimension
6x50
BorrØ, mm
6
Längd, L, mm
50
Drivspår
TX30
Max. montage, tfix, mm
10/15
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x50 FS T30 A4
product.specifications.gtin
7319610058978
Bild på Betongskruv MST 6x50 FS T30 A4
Ladda ner bild
Artikelblad
587009 6x65 6 65 TX30 10/25 100
Installationsparametrar
product.specifications.sku
587009
Dimension
6x65
BorrØ, mm
6
Längd, L, mm
65
Drivspår
TX30
Max. montage, tfix, mm
10/25
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x65 FS T30 A4
product.specifications.gtin
7319610058992
Bild på Betongskruv MST 6x65 FS T30 A4
Ladda ner bild
Artikelblad
587010 6x85 6 85 TX30 30/45 100
Installationsparametrar
product.specifications.sku
587010
Dimension
6x85
BorrØ, mm
6
Längd, L, mm
85
Drivspår
TX30
Max. montage, tfix, mm
30/45
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x85 FS T30 A4
product.specifications.gtin
7319610059005
Bild på Betongskruv MST 6x85 FS T30 A4
Ladda ner bild
Artikelblad
587011 6x105 6 105 TX30 50/65 100
Installationsparametrar
product.specifications.sku
587011
Dimension
6x105
BorrØ, mm
6
Längd, L, mm
105
Drivspår
TX30
Max. montage, tfix, mm
50/65
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x105 FS T30 A4
product.specifications.gtin
7319610059012
Bild på Betongskruv MST 6x105 FS T30 A4
Ladda ner bild
Artikelblad
587012 8x80 8 80 TX40 15/25 50
Installationsparametrar
product.specifications.sku
587012
Dimension
8x80
BorrØ, mm
8
Längd, L, mm
80
Drivspår
TX40
Max. montage, tfix, mm
15/25
Min. borrdjup, h1, mm
65/75
Min. montagedjup, hnom, mm
65/55
Åtdragningsmoment, Tinst, Nm
20
Draglast opsrucken betong, kN
5,7/7,6
Tvärlast osprucken betong, kN
6,8/6,9
Draglast sprucken betong, kN
4,3/5,7
Tvärlast sprucken betong, kN
4,8/6,4
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 8x80 FS T40 A4
product.specifications.gtin
7319610059029
Bild på Betongskruv MST 8x80 FS T40 A4
Ladda ner bild
Artikelblad
587013 10x90 10 90 TX50 5/15 50
Installationsparametrar
product.specifications.sku
587013
Dimension
10x90
BorrØ, mm
10
Längd, L, mm
90
Drivspår
TX50
Max. montage, tfix, mm
5/15
Min. borrdjup, h1, mm
85/95
Min. montagedjup, hnom, mm
85/75
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
9,5/12
Tvärlast osprucken betong, kN
19,4/19,4
Draglast sprucken betong, kN
8,0/9,6
Tvärlast sprucken betong, kN
15,9/19,2
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 10x90 FS T50 A4
product.specifications.gtin
7319610058831
Bild på Betongskruv MST 10x90 FS T50 A4
Ladda ner bild
Artikelblad
