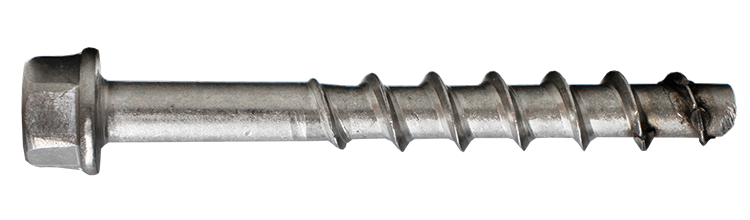

Betongskruv MST A4 HEX

För aggressiva miljöer

Betongskruv med HEX huvud. Rostfritt stål A4 för aggressiva miljöer.

Betongskruv i rostfritt stål A4 med sexkantshuvud. Självgängande betongskruv för genomsticksmontage. Ger en snabb och enkel montering. Inga expansionskrafter vilket gör att minimalt kantavstånd kan appliceras. Samtliga betongskruvar är demonterbara och kan återanvändas. Därför lämpar den även sig för tillfälliga montage.

Material: Rostfritt stål A4
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.p-00114
entityproperties.propertynames.ep_prod_icons.a-0075

Monteringsanvisning

Monteringsanvisning

Dokument

Produktblad

Betongskruv MST A4 HEX.pdf
product.associatedproducts.sku Dimension BorrØ, mm Längd, L, mm SW Max. montage, tfix, mm Antal
587001 6x50 6 50 13 5/15 100
Installationsparametrar
product.specifications.sku
587001
Dimension
6x50
BorrØ, mm
6
Längd, L, mm
50
SW
13
Max. montage, tfix, mm
5/15
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x50 SW13 A4
product.specifications.gtin
7319610058886
Bild på Betongskruv MST 6x50 SW13 A4
Ladda ner bild
Artikelblad
587002 6x60 6 60 13 5/20 100
Installationsparametrar
product.specifications.sku
587002
Dimension
6x60
BorrØ, mm
6
Längd, L, mm
60
SW
13
Max. montage, tfix, mm
5/20
Min. borrdjup, h1, mm
60/45
Min. montagedjup, hnom, mm
55/40
Åtdragningsmoment, Tinst, Nm
10
Draglast opsrucken betong, kN
1,9/4,3
Tvärlast osprucken betong, kN
4,0/4,0
Draglast sprucken betong, kN
1,0/1,9
Tvärlast sprucken betong, kN
3,0/4,0
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
100
product.specifications.modelname
Betongskruv MST 6x60 SW13 A4
product.specifications.gtin
7319610058893
Bild på Betongskruv MST 6x60 SW13 A4
Ladda ner bild
Artikelblad
587003 8x70 8 70 13 5/15 50
Installationsparametrar
product.specifications.sku
587003
Dimension
8x70
BorrØ, mm
8
Längd, L, mm
70
SW
13
Max. montage, tfix, mm
5/15
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
65/55
Åtdragningsmoment, Tinst, Nm
20
Draglast opsrucken betong, kN
5,7/7,6
Tvärlast osprucken betong, kN
6,8/6,9
Draglast sprucken betong, kN
4,3/5,7
Tvärlast sprucken betong, kN
4,8/6,4
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 8x70 SW13 A4
product.specifications.gtin
7319610058916
Bild på Betongskruv MST 8x70 SW13 A4
Ladda ner bild
Artikelblad
587004 8x80 8 80 13 15/25 50
Installationsparametrar
product.specifications.sku
587004
Dimension
8x80
BorrØ, mm
8
Längd, L, mm
80
SW
13
Max. montage, tfix, mm
15/25
Min. borrdjup, h1, mm
75/65
Min. montagedjup, hnom, mm
85/75
Åtdragningsmoment, Tinst, Nm
20
Draglast opsrucken betong, kN
5,7/7,6
Tvärlast osprucken betong, kN
6,8/6,9
Draglast sprucken betong, kN
4,3/5,7
Tvärlast sprucken betong, kN
4,8/6,4
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 8x80 SW13 A4
product.specifications.gtin
7319610058923
Bild på Betongskruv MST 8x80 SW13 A4
Ladda ner bild
Artikelblad
587005 10x90 10 90 15 5/15 50
Installationsparametrar
product.specifications.sku
587005
Dimension
10x90
BorrØ, mm
10
Längd, L, mm
90
SW
15
Max. montage, tfix, mm
5/15
Min. borrdjup, h1, mm
95/85
Min. montagedjup, hnom, mm
85/75
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
9,5/12
Tvärlast osprucken betong, kN
19,4/19,4
Draglast sprucken betong, kN
8,0/9,6
Tvärlast sprucken betong, kN
15,9/19,2
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 10x90 SW15 A4
product.specifications.gtin
7319610058947
Bild på Betongskruv MST 10x90 SW15 A4
Ladda ner bild
Artikelblad
587006 10x100 10 100 15 15/25 50
Installationsparametrar
product.specifications.sku
587006
Dimension
10x100
BorrØ, mm
10
Längd, L, mm
100
SW
15
Max. montage, tfix, mm
15/25
Min. borrdjup, h1, mm
95/85
Min. montagedjup, hnom, mm
85/75
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
9,5/12
Tvärlast osprucken betong, kN
19,4/19,4
Draglast sprucken betong, kN
8,0/9,6
Tvärlast sprucken betong, kN
15,9/19,2
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 10x100 SW15 A4
product.specifications.gtin
7319610058954
Bild på Betongskruv MST 10x100 SW15 A4
Ladda ner bild
Artikelblad
587007 10x120 10 120 15 35/45 50
Installationsparametrar
product.specifications.sku
587007
Dimension
10x120
BorrØ, mm
10
Längd, L, mm
120
SW
15
Max. montage, tfix, mm
35/45
Min. borrdjup, h1, mm
95/85
Min. montagedjup, hnom, mm
85/75
Åtdragningsmoment, Tinst, Nm
40
Draglast opsrucken betong, kN
9,5/12
Tvärlast osprucken betong, kN
19,4/19,4
Draglast sprucken betong, kN
8,0/9,6
Tvärlast sprucken betong, kN
15,9/19,2
Material
Rostfritt stål A4
Korrosivitetsklass
C5
Antal
50
product.specifications.modelname
Betongskruv MST 10x120 SW15 A4
product.specifications.gtin
7319610058961
Bild på Betongskruv MST 10x120 SW15 A4
Ladda ner bild
Artikelblad
