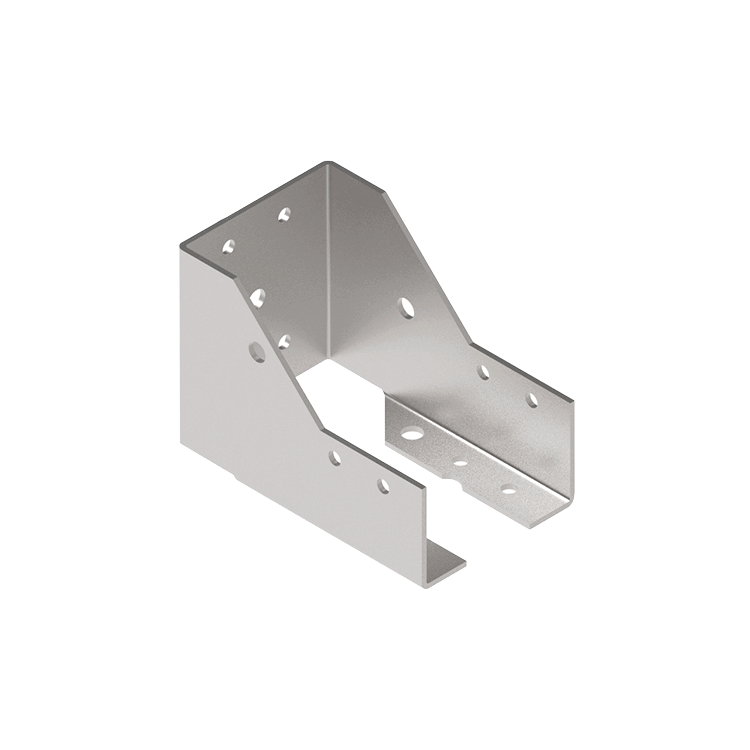

Bjelkesko innvendning flik T-CON®

ETA-vurdert, Type I, innvendig flik

Bjelkesko med innvendige fliker. Kan brukes for montering av tre mot tre, tre mot betong eller tre mot stål.

Brukes med ankerskrue som innfestning for avlastning av trebjelker på samme nivå

Overflatebehandling: Z275

Monteringsanvisning

Dokument

ETA-23/0169

EPD-Metal connectors

Produktinformasjon

Bjelkesko innvendning flik T-CON®.pdf

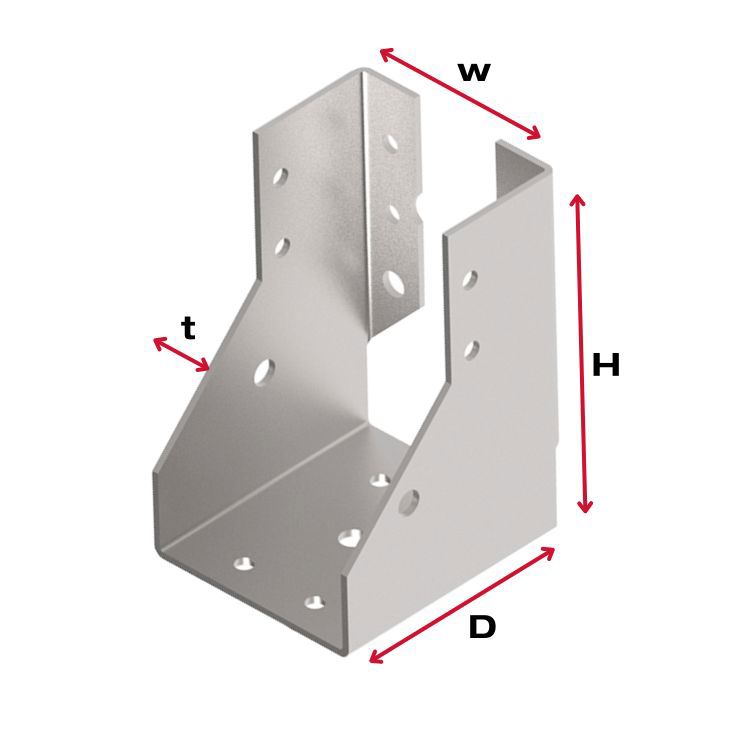

	Art. nr	Lengde, L, mm	Bredde, mm	Dybde	Tykkelse	ETA/DoP	Antall

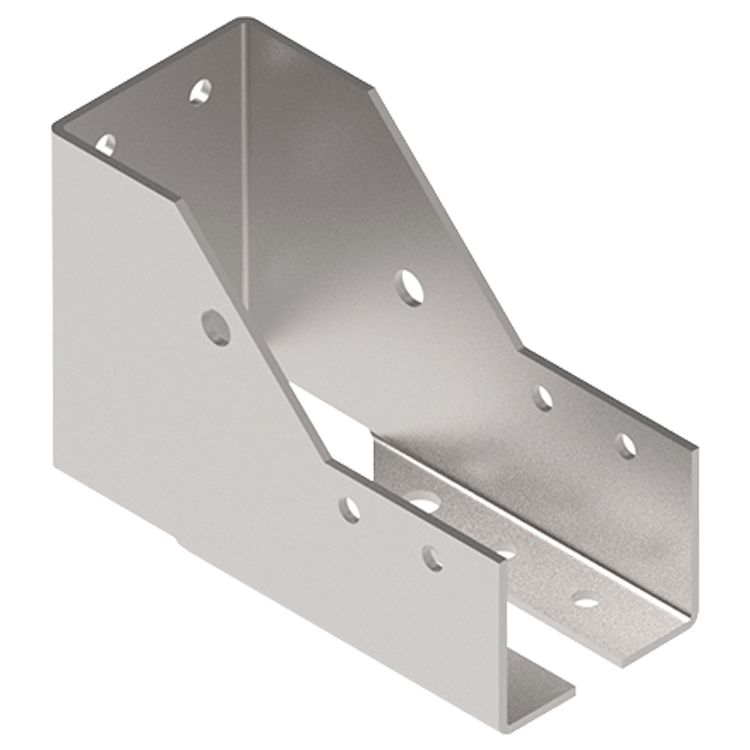

▼	3820000163	107	45,0	73	2	5-006-230169-2023, ETA-23/0169	64
Installasjonsparametere	Artnr 3820000163 Lengde, L, mm 107 Bredde, mm 45,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 64 Betegnelse Balksko 45/107 I EAN 7319610084083	Last ned bilde Artikkelark Del via e-post

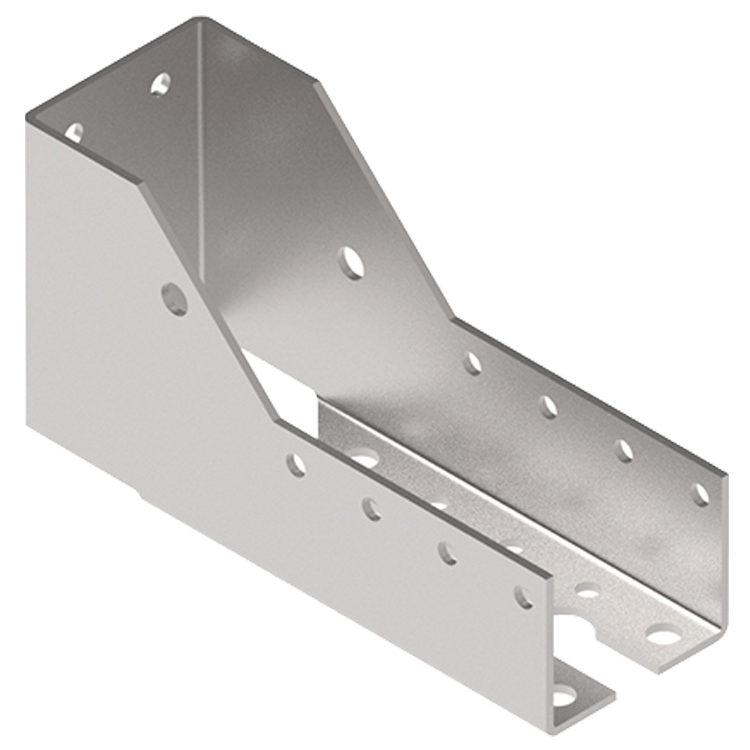

▼	3820000164	137	45,0	73	2	5-006-230169-2023, ETA-23/0169	64
Installasjonsparametere	Artnr 3820000164 Lengde, L, mm 137 Bredde, mm 45,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 64 Betegnelse Balksko 45/137 I EAN 7319610084090	Last ned bilde Artikkelark Del via e-post

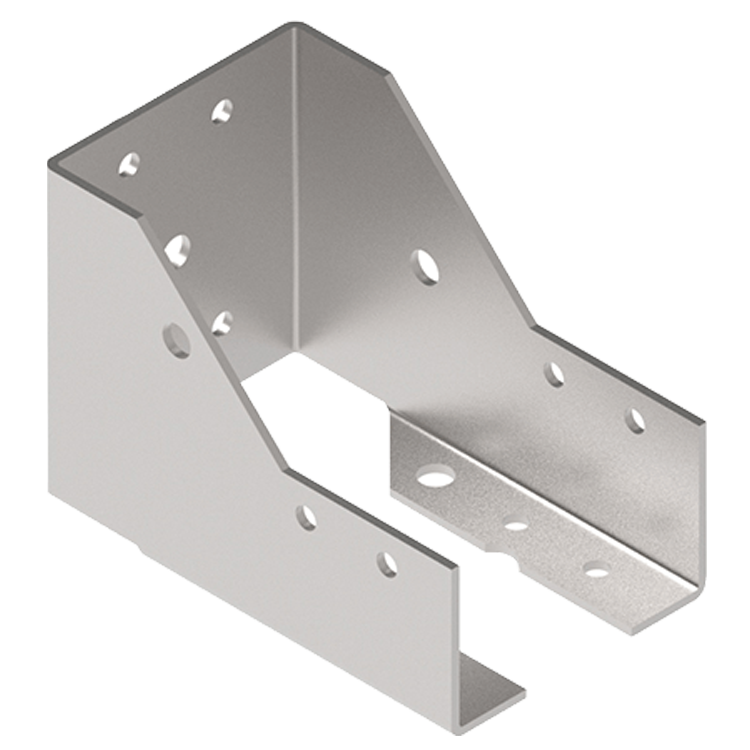

▼	3820000165	100	60,0	73	2	5-006-230169-2023, ETA-23/0169	35
Installasjonsparametere	Artnr 3820000165 Lengde, L, mm 100 Bredde, mm 60,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 35 Betegnelse Balksko 60/100 I EAN 7319610084106	Last ned bilde Artikkelark Del via e-post

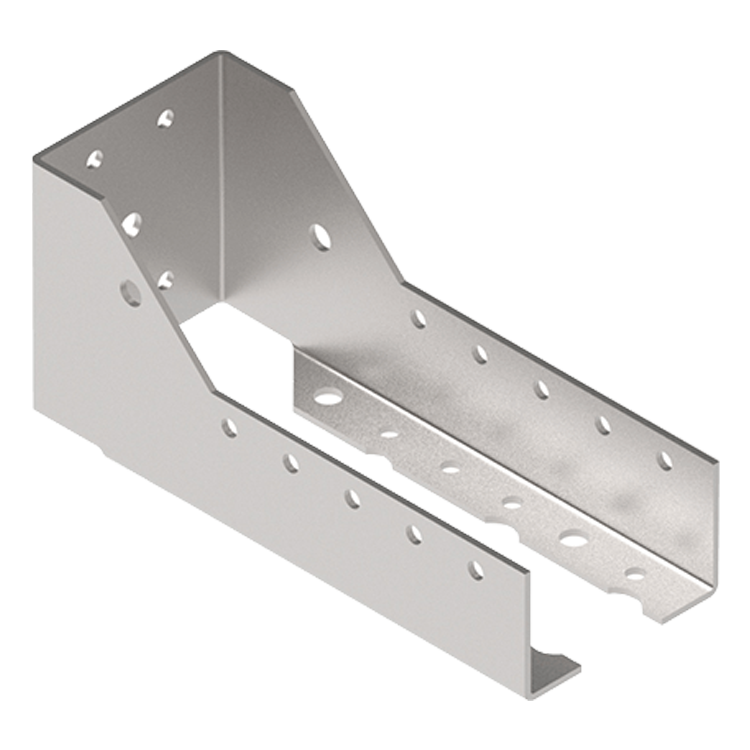

▼	3820000166	160	60,0	73	2	5-006-230169-2023, ETA-23/0169	42
Installasjonsparametere	Artnr 3820000166 Lengde, L, mm 160 Bredde, mm 60,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 42 Betegnelse Balksko 60/160 I EAN 7319610084113	Last ned bilde Artikkelark Del via e-post

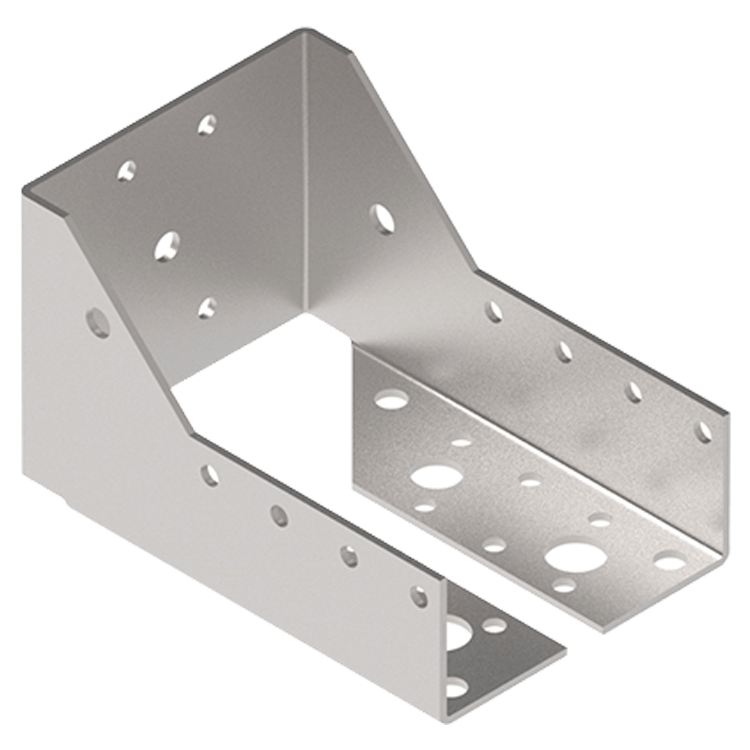

▼	3820000167	120	80,0	73	2	5-006-230169-2023, ETA-23/0169	32
Installasjonsparametere	Artnr 3820000167 Lengde, L, mm 120 Bredde, mm 80,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 32 Betegnelse Balksko 80/120 I EAN 7319610084120	Last ned bilde Artikkelark Del via e-post

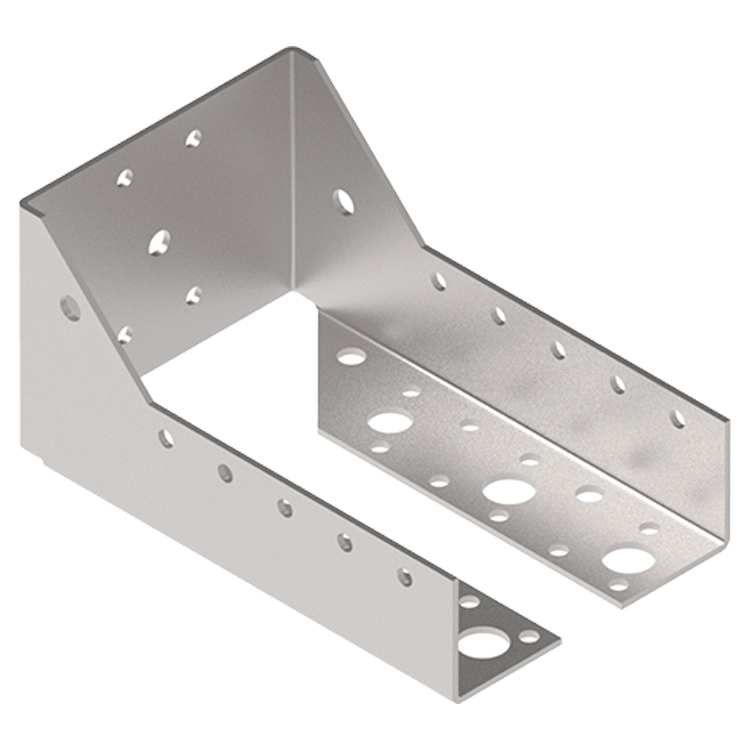

▼	3820000168	145	90,0	73	2	5-006-230169-2023, ETA-23/0169	32
Installasjonsparametere	Artnr 3820000168 Lengde, L, mm 145 Bredde, mm 90,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 32 Betegnelse Balksko 90/145 I EAN 7319610084137	Last ned bilde Artikkelark Del via e-post

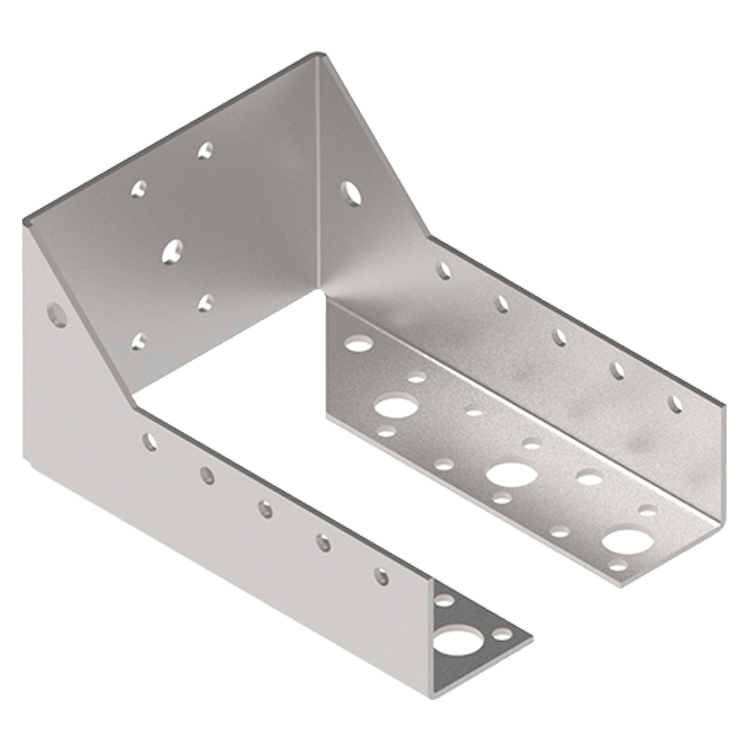

▼	3820000169	140	100,0	73	2	5-006-230169-2023, ETA-23/0169	32
Installasjonsparametere	Artnr 3820000169 Lengde, L, mm 140 Bredde, mm 100,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 32 Betegnelse Balksko 100/140 I EAN 7319610084144	Last ned bilde Artikkelark Del via e-post

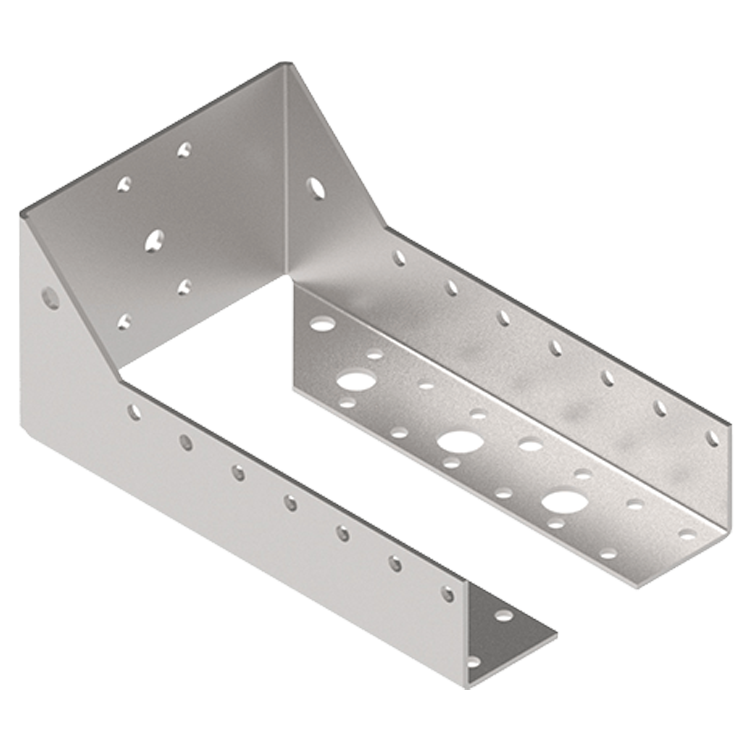

▼	3820000170	170	100,0	73	2	5-006-230169-2023, ETA-23/0169	32
Installasjonsparametere	Artnr 3820000170 Lengde, L, mm 170 Bredde, mm 100,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 32 Betegnelse Balksko 100/170 I EAN 7319610084151	Last ned bilde Artikkelark Del via e-post

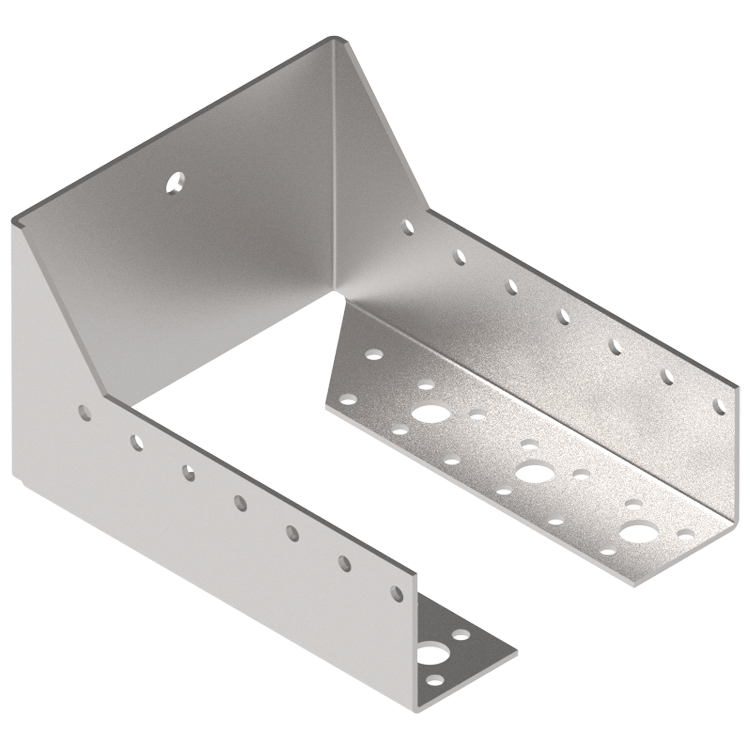

▼	3820000171	160	120,0	73	2	5-006-230169-2023, ETA-23/0169	20
Installasjonsparametere	Artnr 3820000171 Lengde, L, mm 160 Bredde, mm 120,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 20 Betegnelse Balksko 120/160 I EAN 7319610084168	Last ned bilde Artikkelark Del via e-post

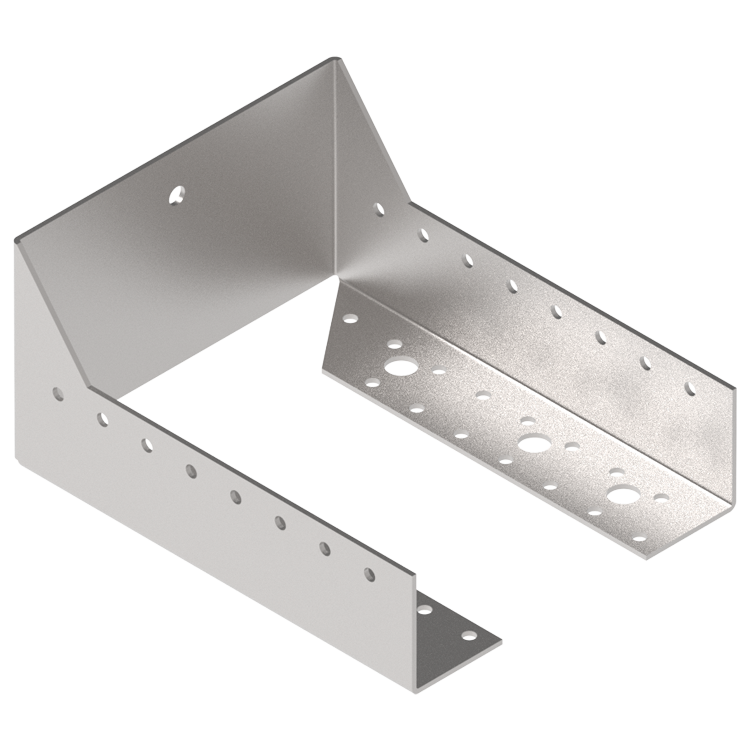

▼	3820000172	180	140,0	73	2	5-006-230169-2023, ETA-23/0169	18
Installasjonsparametere	Artnr 3820000172 Lengde, L, mm 180 Bredde, mm 140,0 Dybde 73 Tykkelse 2 ETA/DoP 5-006-230169-2023, ETA-23/0169 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr - Antall 18 Betegnelse Balksko 140/180 I EAN 7319610084175	Last ned bilde Artikkelark Del via e-post
