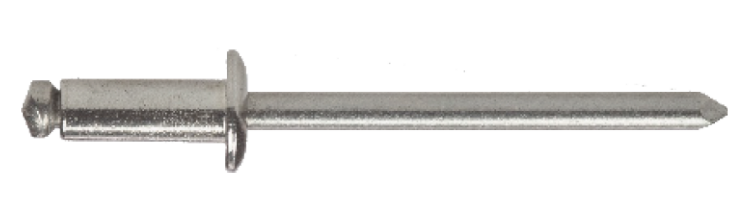

Blindnagle A4/A4 panhode

Panhode og splint av rustfritt stål A4

Denne naglen er en kaldformet blindnagle av standardtype laget utelukkende av rustfritt stål som gir høy korrosjonsbestandighet i kombinasjon med høy holdfasthet.

Naglen kan leveres i ulike utførelser og materialer. Naglen monteres i et forboret eller stanset hull.

Materiale: Syrefast stål A4/Syrefast stål A4

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle A4/A4 panhode.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	135000	A4 3206 A4	3,2	6	1,0-3,0	6,2	500
Installasjonsparametere	Artnr 135000 Type A4 3206 A4 Diameter, mm 3,2 Lengde, L, mm 6 Gripeområde, mm 1,0-3,0 Hode Ø, dk, mm 6,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 2,5 Uttrekkskraft borhull, kN 2,7 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422699 Antall 500 Betegnelse Blindnagle A4 3206 A4 EAN 7319611350002	Last ned bilde Artikkelark Del via e-post
▼	135010	A4 3208 A4	3,2	8	3,0-5,0	6,2	500
Installasjonsparametere	Artnr 135010 Type A4 3208 A4 Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 6,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 2,5 Uttrekkskraft borhull, kN 2,7 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422700 Antall 500 Betegnelse Blindnagle A4 3208 A4 EAN 7319611350101	Last ned bilde Artikkelark Del via e-post
▼	135020	A4 3210 A4	3,2	10	5,0-7,0	6,2	500
Installasjonsparametere	Artnr 135020 Type A4 3210 A4 Diameter, mm 3,2 Lengde, L, mm 10 Gripeområde, mm 5,0-7,0 Hode Ø, dk, mm 6,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 2,5 Uttrekkskraft borhull, kN 2,7 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422701 Antall 500 Betegnelse Blindnagle A4 3210 A4 EAN 7319611350200	Last ned bilde Artikkelark Del via e-post
▼	135030	A4 3212 A4	3,2	12	7,0-9,0	6,2	500
Installasjonsparametere	Artnr 135030 Type A4 3212 A4 Diameter, mm 3,2 Lengde, L, mm 12 Gripeområde, mm 7,0-9,0 Hode Ø, dk, mm 6,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 2,5 Uttrekkskraft borhull, kN 2,7 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422702 Antall 500 Betegnelse Blindnagle A4 3212 A4 EAN 7319611350309	Last ned bilde Artikkelark Del via e-post
▼	135050	A4 4006 A4	4	6	1,0-3,0	8	500
Installasjonsparametere	Artnr 135050 Type A4 4006 A4 Diameter, mm 4 Lengde, L, mm 6 Gripeområde, mm 1,0-3,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 3,5 Uttrekkskraft borhull, kN 4 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422703 Antall 500 Betegnelse Blindnagle A4 4006 A4 EAN 7319611350507	Last ned bilde Artikkelark Del via e-post
▼	135060	A4 4008 A4	4	8	3,0-5,0	8	500
Installasjonsparametere	Artnr 135060 Type A4 4008 A4 Diameter, mm 4 Lengde, L, mm 8 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 3,5 Uttrekkskraft borhull, kN 4 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422704 Antall 500 Betegnelse Blindnagle A4 4008 A4 EAN 7319611350606	Last ned bilde Artikkelark Del via e-post
▼	135070	A4 4010 A4	4	10	5,0-7,0	8	500
Installasjonsparametere	Artnr 135070 Type A4 4010 A4 Diameter, mm 4 Lengde, L, mm 10 Gripeområde, mm 5,0-7,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 3,5 Uttrekkskraft borhull, kN 4 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422705 Antall 500 Betegnelse Blindnagle A4 4010 A4 EAN 7319611350705	Last ned bilde Artikkelark Del via e-post
▼	135080	A4 4012 A4	4	12	7,0-9,0	8	500
Installasjonsparametere	Artnr 135080 Type A4 4012 A4 Diameter, mm 4 Lengde, L, mm 12 Gripeområde, mm 7,0-9,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 3,5 Uttrekkskraft borhull, kN 4 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422706 Antall 500 Betegnelse Blindnagle A4 4012 A4 EAN 7319611350804	Last ned bilde Artikkelark Del via e-post
▼	135090	A4 4014 A4	4	14	9,0-11,0	8	500
Installasjonsparametere	Artnr 135090 Type A4 4014 A4 Diameter, mm 4 Lengde, L, mm 14 Gripeområde, mm 9,0-11,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 3,5 Uttrekkskraft borhull, kN 4 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422707 Antall 500 Betegnelse Blindnagle A4 4014 A4 EAN 7319611350903	Last ned bilde Artikkelark Del via e-post
▼	135100	A4 4808 A4	4,8	8	2,0-4,0	8,7	500
Installasjonsparametere	Artnr 135100 Type A4 4808 A4 Diameter, mm 4,8 Lengde, L, mm 8 Gripeområde, mm 2,0-4,0 Hode Ø, dk, mm 8,7 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 4,5 Uttrekkskraft borhull, kN 5,5 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422708 Antall 500 Betegnelse Blindnagle A4 4808 A4 EAN 7319611351009	Last ned bilde Artikkelark Del via e-post
▼	135110	A4 4810 A4	4,8	10	4,0-6,0	8,7	500
Installasjonsparametere	Artnr 135110 Type A4 4810 A4 Diameter, mm 4,8 Lengde, L, mm 10 Gripeområde, mm 4,0-6,0 Hode Ø, dk, mm 8,7 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 4,5 Uttrekkskraft borhull, kN 5,5 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422709 Antall 500 Betegnelse Blindnagle A4 4810 A4 EAN 7319611351108	Last ned bilde Artikkelark Del via e-post
▼	135120	A4 4812 A4	4,8	12	6,0-8,0	8,7	500
Installasjonsparametere	Artnr 135120 Type A4 4812 A4 Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 8,7 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 4,5 Uttrekkskraft borhull, kN 5,5 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422710 Antall 500 Betegnelse Blindnagle A4 4812 A4 EAN 7319611351207	Last ned bilde Artikkelark Del via e-post
▼	135130	A4 4814 A4	4,8	14	8,0-9,5	8,7	500
Installasjonsparametere	Artnr 135130 Type A4 4814 A4 Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,0-9,5 Hode Ø, dk, mm 8,7 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 4,5 Uttrekkskraft borhull, kN 5,5 Material Syrefast stål A4/Syrefast stål A4 Korrosjonsklasse C5 Db-nr 2422711 Antall 500 Betegnelse Blindnagle A4 4814 A4 EAN 7319611351306	Last ned bilde Artikkelark Del via e-post
