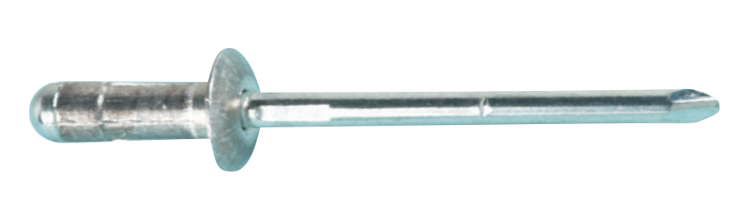

Blindnagle AL/ST AVEX® multigrip

Panhode og splint av stål

AVEX® Multigrip-nagle, med panhode i aluminium og splint i stål. Bredt gripeområde og stor "blind" side gjør Avex perfekt for bruk i tynnplater.

AVEX® naglens funksjon gir en innkapslet splint som gir sterke, vibrasjonssikre og luft og vanntette forbindelser. Denne kvalitetsnaglen har en lang og pålitelig merittliste for ytelse i et bredt spekter av bruksområder og bransjer. Monteringsapplikasjoner inkluderer biler, nyttekjøretøy, husholdningsapparater, elektronikk, elektrisk utstyr, metallkonstruksjoner samt varme og ventilasjon.

Materiale: Aluminium/Stål

Overflatebehandling: Elforzinket

Utførelse: Typebetegnelse 1661

Monteringsanvisning

Plasser naglens trekkstang i nagleverktøyet og sett den deretter inn i hullet. Naglehodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når trekkstangen knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle AL/ST AVEX® multigrip.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	101011	1661-5307	3	6,7	0,8-4,3	6,5	1000
Installasjonsparametere	Artnr 101011 Type 1661-5307 Diameter, mm 3 Lengde, L, mm 6,7 Gripeområde, mm 0,8-4,3 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,1-3,3 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1000 Betegnelse Avex 1661-5307 ALST EAN 7319611010111	Last ned bilde Artikkelark Del via e-post
▼	101010	1661-5307	3	6,7	0,8-4,3	6,5	10000
Installasjonsparametere	Artnr 101010 Type 1661-5307 Diameter, mm 3 Lengde, L, mm 6,7 Gripeområde, mm 0,8-4,3 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,1-3,3 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 10000 Betegnelse Avex 1661-5307 ALST EAN 7319611010104	Last ned bilde Artikkelark Del via e-post
▼	101021	1661-0410	3,2	7,9	0,9-4,9	6,5	1000
Installasjonsparametere	Artnr 101021 Type 1661-0410 Diameter, mm 3,2 Lengde, L, mm 7,9 Gripeområde, mm 0,9-4,9 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1000 Betegnelse Avex 1661-0410 ALST EAN 7319611010210	Last ned bilde Artikkelark Del via e-post
▼	101020	1661-0410	3,2	7,9	0,9-4,9	6,5	10000
Installasjonsparametere	Artnr 101020 Type 1661-0410 Diameter, mm 3,2 Lengde, L, mm 7,9 Gripeområde, mm 0,9-4,9 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 10000 Betegnelse Avex 1661-0410 ALST EAN 7319611010203	Last ned bilde Artikkelark Del via e-post
▼	101023	1661-0412	3,2	9,6	1,2-6,3	6,5	1000
Installasjonsparametere	Artnr 101023 Type 1661-0412 Diameter, mm 3,2 Lengde, L, mm 9,6 Gripeområde, mm 1,2-6,3 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1000 Betegnelse Avex 1661-0412 ALST EAN 7319611010234	Last ned bilde Artikkelark Del via e-post
▼	101022	1661-0412	3,2	9,6	0,9-4,9	6,5	8000
Installasjonsparametere	Artnr 101022 Type 1661-0412 Diameter, mm 3,2 Lengde, L, mm 9,6 Gripeområde, mm 0,9-4,9 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 8000 Betegnelse Avex 1661-0412 ALST EAN 7319611010227	Last ned bilde Artikkelark Del via e-post
▼	101031	1661-0414	3,2	11,2	4,0-7,9	6,5	1000
Installasjonsparametere	Artnr 101031 Type 1661-0414 Diameter, mm 3,2 Lengde, L, mm 11,2 Gripeområde, mm 4,0-7,9 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1000 Betegnelse Avex 1661-0414 ALST EAN 7319611010319	Last ned bilde Artikkelark Del via e-post
▼	101030	1661-0414	3,2	11,2	4,0-7,9	6,5	8000
Installasjonsparametere	Artnr 101030 Type 1661-0414 Diameter, mm 3,2 Lengde, L, mm 11,2 Gripeområde, mm 4,0-7,9 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 8000 Betegnelse Avex 1661-0414 ALST EAN 7319611010302	Last ned bilde Artikkelark Del via e-post
▼	100981	1661-0416	3,2	13,6	5,5-9,5	6,5	500
Installasjonsparametere	Artnr 100981 Type 1661-0416 Diameter, mm 3,2 Lengde, L, mm 13,6 Gripeområde, mm 5,5-9,5 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0416 ALST EAN 7319611009818	Last ned bilde Artikkelark Del via e-post
▼	100980	1661-0416	3,2	13,6	5,5-9,5	6,5	8000
Installasjonsparametere	Artnr 100980 Type 1661-0416 Diameter, mm 3,2 Lengde, L, mm 13,6 Gripeområde, mm 5,5-9,5 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,7 Uttrekkskraft borhull, kN 1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 8000 Betegnelse Avex 1661-0416 ALST EAN 7319611009801	Last ned bilde Artikkelark Del via e-post
▼	101041	1661-0508	4	6,3	0,5-3,2	8	500
Installasjonsparametere	Artnr 101041 Type 1661-0508 Diameter, mm 4 Lengde, L, mm 6,3 Gripeområde, mm 0,5-3,2 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0508 ALST EAN 7319611010418	Last ned bilde Artikkelark Del via e-post
▼	101040	1661-0508	4	6,3	0,5-3,2	8	7000
Installasjonsparametere	Artnr 101040 Type 1661-0508 Diameter, mm 4 Lengde, L, mm 6,3 Gripeområde, mm 0,5-3,2 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 7000 Betegnelse Avex 1661-0508 ALST EAN 7319611010401	Last ned bilde Artikkelark Del via e-post
▼	101051	1661-0512	4	9,6	1,2-6,3	8	500
Installasjonsparametere	Artnr 101051 Type 1661-0512 Diameter, mm 4 Lengde, L, mm 9,6 Gripeområde, mm 1,2-6,3 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0512 ALST EAN 7319611010517	Last ned bilde Artikkelark Del via e-post
▼	101050	1661-0512	4	9,6	1,2-6,3	8	7000
Installasjonsparametere	Artnr 101050 Type 1661-0512 Diameter, mm 4 Lengde, L, mm 9,6 Gripeområde, mm 1,2-6,3 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 7000 Betegnelse Avex 1661-0512 ALST EAN 7319611010500	Last ned bilde Artikkelark Del via e-post
▼	101061	1661-0516	4	12,7	4,0-9,6	8	500
Installasjonsparametere	Artnr 101061 Type 1661-0516 Diameter, mm 4 Lengde, L, mm 12,7 Gripeområde, mm 4,0-9,6 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0516 ALST EAN 7319611010616	Last ned bilde Artikkelark Del via e-post
▼	101060	1661-0516	4	12,7	4,0-9,6	8	6000
Installasjonsparametere	Artnr 101060 Type 1661-0516 Diameter, mm 4 Lengde, L, mm 12,7 Gripeområde, mm 4,0-9,6 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 6000 Betegnelse Avex 1661-0516 ALST EAN 7319611010609	Last ned bilde Artikkelark Del via e-post
▼	101071	1661-0521	4	16,7	6,4-12,7	8	500
Installasjonsparametere	Artnr 101071 Type 1661-0521 Diameter, mm 4 Lengde, L, mm 16,7 Gripeområde, mm 6,4-12,7 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0521 ALST EAN 7319611010715	Last ned bilde Artikkelark Del via e-post
▼	101070	1661-0521	4	16,7	6,4-12,7	8	5000
Installasjonsparametere	Artnr 101070 Type 1661-0521 Diameter, mm 4 Lengde, L, mm 16,7 Gripeområde, mm 6,4-12,7 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,6 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 5000 Betegnelse Avex 1661-0521 ALST EAN 7319611010708	Last ned bilde Artikkelark Del via e-post
▼	101081	1661-0613	4,8	10,3	1,6-6,3	9,9	500
Installasjonsparametere	Artnr 101081 Type 1661-0613 Diameter, mm 4,8 Lengde, L, mm 10,3 Gripeområde, mm 1,6-6,3 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,5 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Avex 1661-0613 ALST EAN 7319611010814	Last ned bilde Artikkelark Del via e-post
▼	101080	1661-0613	4,8	10,3	1,6-6,3	9,9	4000
Installasjonsparametere	Artnr 101080 Type 1661-0613 Diameter, mm 4,8 Lengde, L, mm 10,3 Gripeområde, mm 1,6-6,3 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,5 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 4000 Betegnelse Avex 1661-0613 ALST EAN 7319611010807	Last ned bilde Artikkelark Del via e-post
▼	101091	1661-0619	4,8	15,1	4,8-11,1	9,9	250
Installasjonsparametere	Artnr 101091 Type 1661-0619 Diameter, mm 4,8 Lengde, L, mm 15,1 Gripeområde, mm 4,8-11,1 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Avex 1661-0619 ALST EAN 7319611010913	Last ned bilde Artikkelark Del via e-post
▼	101090	1661-0619	4,8	15,1	4,8-11,1	9,9	4000
Installasjonsparametere	Artnr 101090 Type 1661-0619 Diameter, mm 4,8 Lengde, L, mm 15,1 Gripeområde, mm 4,8-11,1 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 4000 Betegnelse Avex 1661-0619 ALST EAN 7319611010906	Last ned bilde Artikkelark Del via e-post
▼	101101	1661-0621	4,8	16,7	6,4-12,7	9,9	250
Installasjonsparametere	Artnr 101101 Type 1661-0621 Diameter, mm 4,8 Lengde, L, mm 16,7 Gripeområde, mm 6,4-12,7 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Avex 1661-0621 ALST EAN 7319611011019	Last ned bilde Artikkelark Del via e-post
▼	101100	1661-0621	4,8	16,7	6,4-12,7	9,9	4000
Installasjonsparametere	Artnr 101100 Type 1661-0621 Diameter, mm 4,8 Lengde, L, mm 16,7 Gripeområde, mm 6,4-12,7 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 4000 Betegnelse Avex 1661-0621 ALST EAN 7319611011002	Last ned bilde Artikkelark Del via e-post
▼	101111	1661-0631	4,8	24,5	12,7-19,8	9,9	250
Installasjonsparametere	Artnr 101111 Type 1661-0631 Diameter, mm 4,8 Lengde, L, mm 24,5 Gripeområde, mm 12,7-19,8 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Avex 1661-0631 ALST EAN 7319611011118	Last ned bilde Artikkelark Del via e-post
▼	101110	1661-0631	4,8	24,5	12,7-19,8	9,9	3000
Installasjonsparametere	Artnr 101110 Type 1661-0631 Diameter, mm 4,8 Lengde, L, mm 24,5 Gripeområde, mm 12,7-19,8 Hode Ø, dk, mm 9,9 Bor Ø, mm 4,9-5 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2,3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 3000 Betegnelse Avex 1661-0631 ALST EAN 7319611011101	Last ned bilde Artikkelark Del via e-post
▼	100941	1661-6412	6,4	12	1,5-6,0	13	250
Installasjonsparametere	Artnr 100941 Type 1661-6412 Diameter, mm 6,4 Lengde, L, mm 12 Gripeområde, mm 1,5-6,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Avex 1661-6412 ALST EAN 7319611009412	Last ned bilde Artikkelark Del via e-post
▼	100940	1661-6412	6,4	12	1,5-6,0	13	1500
Installasjonsparametere	Artnr 100940 Type 1661-6412 Diameter, mm 6,4 Lengde, L, mm 12 Gripeområde, mm 1,5-6,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1500 Betegnelse Avex 1661-6412 ALST EAN 7319611009405	Last ned bilde Artikkelark Del via e-post
▼	100951	1661-6415	6,4	15	4,0-9,0	13	250
Installasjonsparametere	Artnr 100951 Type 1661-6415 Diameter, mm 6,4 Lengde, L, mm 15 Gripeområde, mm 4,0-9,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Avex 1661-6415 ALST EAN 7319611009511	Last ned bilde Artikkelark Del via e-post
▼	100950	1661-6415	6,4	15	4,0-9,0	13	1500
Installasjonsparametere	Artnr 100950 Type 1661-6415 Diameter, mm 6,4 Lengde, L, mm 15 Gripeområde, mm 4,0-9,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1500 Betegnelse Avex 1661-6415 ALST EAN 7319611009504	Last ned bilde Artikkelark Del via e-post
▼	100961	1661-6418	6,4	18	6,0-12,0	13	200
Installasjonsparametere	Artnr 100961 Type 1661-6418 Diameter, mm 6,4 Lengde, L, mm 18 Gripeområde, mm 6,0-12,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 200 Betegnelse Avex 1661-6418 ALST EAN 7319611009610	Last ned bilde Artikkelark Del via e-post
▼	100960	1661-6418	6,4	18	6,0-12,0	13	1200
Installasjonsparametere	Artnr 100960 Type 1661-6418 Diameter, mm 6,4 Lengde, L, mm 18 Gripeområde, mm 6,0-12,0 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,8 Uttrekkskraft borhull, kN 4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 1200 Betegnelse Avex 1661-6418 ALST EAN 7319611009603	Last ned bilde Artikkelark Del via e-post
