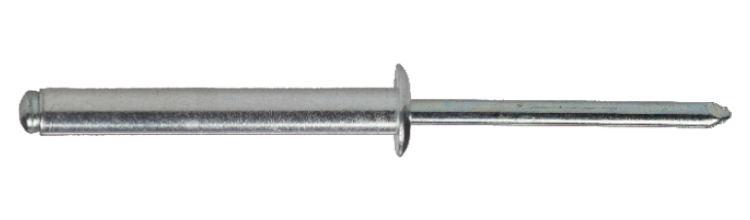

Blindnagle AL/ST ekstra lang

Panhode og splint av stål

Blindnagle i aluminium med splint av stål.

Lange nagler av standardtypen er beregnet for nagling i ekstra tykke materialer eller der konstruksjonen krever lange nagler. Naglen kan leveres i ulike utførelser og materialer. Naglen monteres i et forboret eller stanset hull.

Materiale: Aluminium/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle AL/ST ekstra lang.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	130345	AL 4040 ST	4	40	31,5-36,5	7,6	250
Installasjonsparametere	Artnr 130345 Type AL 4040 ST Diameter, mm 4 Lengde, L, mm 40 Gripeområde, mm 31,5-36,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 0,8 Uttrekkskraft borhull, kN 0,98 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422749 Antall 250 Betegnelse Blindnagle AL 4040 ST EAN 7319611303459	Last ned bilde Artikkelark Del via e-post
▼	130412	AL 5040 ST	5	40	30-35	9,3	150
Installasjonsparametere	Artnr 130412 Type AL 5040 ST Diameter, mm 5 Lengde, L, mm 40 Gripeområde, mm 30-35 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422777 Antall 150 Betegnelse Blindnagle AL 5040 ST EAN 7319611304128	Last ned bilde Artikkelark Del via e-post
▼	130414	AL 5050 ST	5	50	40-45	9,3	100
Installasjonsparametere	Artnr 130414 Type AL 5050 ST Diameter, mm 5 Lengde, L, mm 50 Gripeområde, mm 40-45 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422778 Antall 100 Betegnelse Blindnagle AL 5050 ST EAN 7319611304142	Last ned bilde Artikkelark Del via e-post
▼	130417	AL 5055 ST	5	55	45-50	9,3	100
Installasjonsparametere	Artnr 130417 Type AL 5055 ST Diameter, mm 5 Lengde, L, mm 55 Gripeområde, mm 45-50 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422779 Antall 100 Betegnelse Blindnagle AL 5055 ST EAN 7319611304173	Last ned bilde Artikkelark Del via e-post
▼	130416	AL 5060 ST	5	60	50-55	9,3	100
Installasjonsparametere	Artnr 130416 Type AL 5060 ST Diameter, mm 5 Lengde, L, mm 60 Gripeområde, mm 50-55 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422780 Antall 100 Betegnelse Blindnagle AL 5060 ST EAN 7319611304166	Last ned bilde Artikkelark Del via e-post
▼	130422	AL 5065 ST	5	65	55-60	9,3	100
Installasjonsparametere	Artnr 130422 Type AL 5065 ST Diameter, mm 5 Lengde, L, mm 65 Gripeområde, mm 55-60 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422781 Antall 100 Betegnelse Blindnagle AL 5065 ST EAN 7319611304227	Last ned bilde Artikkelark Del via e-post
▼	130426	AL 5070 ST	5	70	60-65	9,3	100
Installasjonsparametere	Artnr 130426 Type AL 5070 ST Diameter, mm 5 Lengde, L, mm 70 Gripeområde, mm 60-65 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422782 Antall 100 Betegnelse Blindnagle AL 5070 ST EAN 7319611304265	Last ned bilde Artikkelark Del via e-post
▼	130428	AL 5075 ST	5	75	65-70	9,3	100
Installasjonsparametere	Artnr 130428 Type AL 5075 ST Diameter, mm 5 Lengde, L, mm 75 Gripeområde, mm 65-70 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422783 Antall 100 Betegnelse Blindnagle AL 5075 ST EAN 7319611304289	Last ned bilde Artikkelark Del via e-post
▼	130430	AL 5080 ST	5	80	70-75	9,3	100
Installasjonsparametere	Artnr 130430 Type AL 5080 ST Diameter, mm 5 Lengde, L, mm 80 Gripeområde, mm 70-75 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422784 Antall 100 Betegnelse Blindnagle AL 5080 ST EAN 7319611304302	Last ned bilde Artikkelark Del via e-post
▼	130429	AL 5090 ST	5	90	75-85	9,3	100
Installasjonsparametere	Artnr 130429 Type AL 5090 ST Diameter, mm 5 Lengde, L, mm 90 Gripeområde, mm 75-85 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422785 Antall 100 Betegnelse Blindnagle AL 5090 ST EAN 7319611304296	Last ned bilde Artikkelark Del via e-post
▼	130433	AL 50100 ST	5	100	85-95	9,3	100
Installasjonsparametere	Artnr 130433 Type AL 50100 ST Diameter, mm 5 Lengde, L, mm 100 Gripeområde, mm 85-95 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422686 Antall 100 Betegnelse Blindnagle AL 50100 ST EAN 7319611304333	Last ned bilde Artikkelark Del via e-post
▼	130435	AL 50110 ST	5	110	95-105	9,3	100
Installasjonsparametere	Artnr 130435 Type AL 50110 ST Diameter, mm 5 Lengde, L, mm 110 Gripeområde, mm 95-105 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422687 Antall 100 Betegnelse Blindnagle AL 50110 ST EAN 7319611304357	Last ned bilde Artikkelark Del via e-post
▼	130437	AL 50120 ST	5	120	105-115	9,3	100
Installasjonsparametere	Artnr 130437 Type AL 50120 ST Diameter, mm 5 Lengde, L, mm 120 Gripeområde, mm 105-115 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422688 Antall 100 Betegnelse Blindnagle AL 50120 ST EAN 7319611304371	Last ned bilde Artikkelark Del via e-post
▼	130439	AL 50130 ST	5	130	115-125	9,3	100
Installasjonsparametere	Artnr 130439 Type AL 50130 ST Diameter, mm 5 Lengde, L, mm 130 Gripeområde, mm 115-125 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422689 Antall 100 Betegnelse Blindnagle AL 50130 ST EAN 7319611304395	Last ned bilde Artikkelark Del via e-post
▼	130443	AL 50140 ST	5	140	125-135	9,3	100
Installasjonsparametere	Artnr 130443 Type AL 50140 ST Diameter, mm 5 Lengde, L, mm 140 Gripeområde, mm 125-135 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422690 Antall 100 Betegnelse Blindnagle AL 50140 ST EAN 7319611304432	Last ned bilde Artikkelark Del via e-post
▼	130445	AL 50150 ST	5	150	135-145	9,3	100
Installasjonsparametere	Artnr 130445 Type AL 50150 ST Diameter, mm 5 Lengde, L, mm 150 Gripeområde, mm 135-145 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422691 Antall 100 Betegnelse Blindnagle AL 50150 ST EAN 7319611304456	Last ned bilde Artikkelark Del via e-post
▼	130447	AL 50160 ST	5	160	145-155	9,3	100
Installasjonsparametere	Artnr 130447 Type AL 50160 ST Diameter, mm 5 Lengde, L, mm 160 Gripeområde, mm 145-155 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422692 Antall 100 Betegnelse Blindnagle AL 50160 ST EAN 7319611304470	Last ned bilde Artikkelark Del via e-post
▼	130449	AL 5017 ST	5	170	155-165	9,3	100
Installasjonsparametere	Artnr 130449 Type AL 5017 ST Diameter, mm 5 Lengde, L, mm 170 Gripeområde, mm 155-165 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422775 Antall 100 Betegnelse Blindnagle AL 5017 ST EAN 7319611304494	Last ned bilde Artikkelark Del via e-post
▼	130450	AL 5018 ST	5	180	165-175	9,3	100
Installasjonsparametere	Artnr 130450 Type AL 5018 ST Diameter, mm 5 Lengde, L, mm 180 Gripeområde, mm 165-175 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422776 Antall 100 Betegnelse Blindnagle AL 5018 ST EAN 7319611304500	Last ned bilde Artikkelark Del via e-post
▼	130451	AL 50190 ST	5	190	175-185	9,3	100
Installasjonsparametere	Artnr 130451 Type AL 50190 ST Diameter, mm 5 Lengde, L, mm 190 Gripeområde, mm 175-185 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,1-5,2 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,75 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422693 Antall 100 Betegnelse Blindnagle AL 50190 ST EAN 7319611304517	Last ned bilde Artikkelark Del via e-post
▼	130469	AL 6480 ST	6,4	80	42-73	13	100
Installasjonsparametere	Artnr 130469 Type AL 6480 ST Diameter, mm 6,4 Lengde, L, mm 80 Gripeområde, mm 42-73 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422794 Antall 100 Betegnelse Blindnagle AL 6480 ST EAN 7319611304692	Last ned bilde Artikkelark Del via e-post
▼	130471	AL 64100 ST	6,4	100	73-93	13	100
Installasjonsparametere	Artnr 130471 Type AL 64100 ST Diameter, mm 6,4 Lengde, L, mm 100 Gripeområde, mm 73-93 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422694 Antall 100 Betegnelse Blindnagle AL 64100 ST EAN 7319611304715	Last ned bilde Artikkelark Del via e-post
▼	130473	AL 64120 ST	6,4	120	93-113	13	100
Installasjonsparametere	Artnr 130473 Type AL 64120 ST Diameter, mm 6,4 Lengde, L, mm 120 Gripeområde, mm 93-113 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422695 Antall 100 Betegnelse Blindnagle AL 64120 ST EAN 7319611304739	Last ned bilde Artikkelark Del via e-post
▼	130475	AL 64150 ST	6,4	150	113-143	13	100
Installasjonsparametere	Artnr 130475 Type AL 64150 ST Diameter, mm 6,4 Lengde, L, mm 150 Gripeområde, mm 113-143 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422696 Antall 100 Betegnelse Blindnagle AL 64150 ST EAN 7319611304753	Last ned bilde Artikkelark Del via e-post
▼	130477	AL 64170 ST	6,4	175	143-168	13	100
Installasjonsparametere	Artnr 130477 Type AL 64170 ST Diameter, mm 6,4 Lengde, L, mm 175 Gripeområde, mm 143-168 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422697 Antall 100 Betegnelse Blindnagle AL 64170 ST EAN 7319611304777	Last ned bilde Artikkelark Del via e-post
▼	130479	AL 64200 ST	6,4	200	168-193	13	100
Installasjonsparametere	Artnr 130479 Type AL 64200 ST Diameter, mm 6,4 Lengde, L, mm 200 Gripeområde, mm 168-193 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 2,45 Uttrekkskraft borhull, kN 3,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Db-nr 2422698 Antall 100 Betegnelse Blindnagle AL 64200 ST EAN 7319611304791	Last ned bilde Artikkelark Del via e-post
