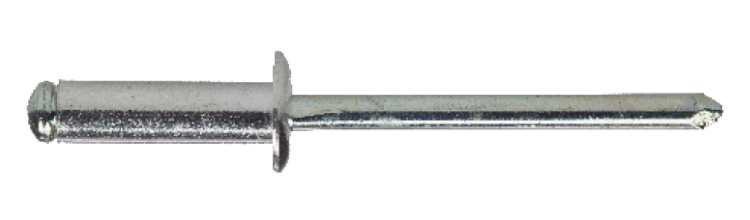

Blindnagle Cu-Ni/A2 panhode

Panhode og splint av rustfritt stål A2

Kobber/nikkellegering med splint av rustfritt stål A2.

Naglen kan leveres i ulike utførelser og materialer. Naglen monteres i et forboret eller stanset hull.

Materiale: Koppar-nickel/Rostfritt stål A2

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle Cu-Ni/A2 panhode.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	140260	CuNi 3270 SS	3,2	7	0,5-4,0	6,5	1000
Installasjonsparametere	Artnr 140260 Type CuNi 3270 SS Diameter, mm 3,2 Lengde, L, mm 7 Gripeområde, mm 0,5-4,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2,1 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 1000 Betegnelse Blindnagle Monel CuNi 3270 SS EAN 7319611402602	Last ned bilde Artikkelark Del via e-post
▼	140261	CuNi 3290 SS	3,2	9	4,0-6,0	6,5	1000
Installasjonsparametere	Artnr 140261 Type CuNi 3290 SS Diameter, mm 3,2 Lengde, L, mm 9 Gripeområde, mm 4,0-6,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2,1 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 1000 Betegnelse Blindnagle Monel CuNi 3290 SS EAN 7319611402619	Last ned bilde Artikkelark Del via e-post
▼	951012V	CuNi 3208 ST	3,2	8	0,5-4,0	6,5	500
Installasjonsparametere	Artnr 951012V Type CuNi 3208 ST Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 0,5-4,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2,1 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 3208 ST EAN 7319610052846	Last ned bilde Artikkelark Del via e-post
▼	140262	CuNi 32110 SS	3,2	11	6,0-8,0	6,5	500
Installasjonsparametere	Artnr 140262 Type CuNi 32110 SS Diameter, mm 3,2 Lengde, L, mm 11 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 32110 SS EAN 7319611402626	Last ned bilde Artikkelark Del via e-post
▼	140264	CuNi 32140 SS	3,2	14	8,0-11,0	6,5	500
Installasjonsparametere	Artnr 140264 Type CuNi 32140 SS Diameter, mm 3,2 Lengde, L, mm 14 Gripeområde, mm 8,0-11,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,3 Skjærstyrke, kN 1,4 Uttrekkskraft borhull, kN 2 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 32140 SS EAN 7319611402640	Last ned bilde Artikkelark Del via e-post
▼	140270	CuNi 4070 SS	4	7	0,5-3,5	8	500
Installasjonsparametere	Artnr 140270 Type CuNi 4070 SS Diameter, mm 4 Lengde, L, mm 7 Gripeområde, mm 0,5-3,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 4070 SS EAN 7319611402701	Last ned bilde Artikkelark Del via e-post
▼	140271	CuNi 4090 SS	4	9	3,5-5,5	8	500
Installasjonsparametere	Artnr 140271 Type CuNi 4090 SS Diameter, mm 4 Lengde, L, mm 9 Gripeområde, mm 3,5-5,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 4090 SS EAN 7319611402718	Last ned bilde Artikkelark Del via e-post
▼	140272	CuNi 40110 SS	4	11	5,5-7,5	8	500
Installasjonsparametere	Artnr 140272 Type CuNi 40110 SS Diameter, mm 4 Lengde, L, mm 11 Gripeområde, mm 5,5-7,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 40110 SS EAN 7319611402725	Last ned bilde Artikkelark Del via e-post
▼	140273	CuNi 40120 SS	4	12	7,5-8,5	8	500
Installasjonsparametere	Artnr 140273 Type CuNi 40120 SS Diameter, mm 4 Lengde, L, mm 12 Gripeområde, mm 7,5-8,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 40120 SS EAN 7319611402732	Last ned bilde Artikkelark Del via e-post
▼	140274	CuNi 40140 SS	4	14	8,5-10,5	8	500
Installasjonsparametere	Artnr 140274 Type CuNi 40140 SS Diameter, mm 4 Lengde, L, mm 14 Gripeområde, mm 8,5-10,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 40140 SS EAN 7319611402749	Last ned bilde Artikkelark Del via e-post
▼	140275	CuNi 40160 SS	4	16	10,5-12,5	8	500
Installasjonsparametere	Artnr 140275 Type CuNi 40160 SS Diameter, mm 4 Lengde, L, mm 16 Gripeområde, mm 10,5-12,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 40160 SS EAN 7319611402756	Last ned bilde Artikkelark Del via e-post
▼	140276	CuNi 40180 SS	4	18	12,5-14,5	8	500
Installasjonsparametere	Artnr 140276 Type CuNi 40180 SS Diameter, mm 4 Lengde, L, mm 18 Gripeområde, mm 12,5-14,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1 Skjærstyrke, kN 2,15 Uttrekkskraft borhull, kN 3,45 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 40180 SS EAN 7319611402763	Last ned bilde Artikkelark Del via e-post
▼	140280	CuNi 4880 SS	4,8	8	1,5-4,0	9	500
Installasjonsparametere	Artnr 140280 Type CuNi 4880 SS Diameter, mm 4,8 Lengde, L, mm 8 Gripeområde, mm 1,5-4,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 4880 SS EAN 7319611402800	Last ned bilde Artikkelark Del via e-post
▼	140281	CuNi 48100 SS	4,8	10	4,0-6,0	9	500
Installasjonsparametere	Artnr 140281 Type CuNi 48100 SS Diameter, mm 4,8 Lengde, L, mm 10 Gripeområde, mm 4,0-6,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 48100 SS EAN 7319611402817	Last ned bilde Artikkelark Del via e-post
▼	140282	CuNi 48120 SS	4,8	12	6,0-8,0	9	500
Installasjonsparametere	Artnr 140282 Type CuNi 48120 SS Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 48120 SS EAN 7319611402824	Last ned bilde Artikkelark Del via e-post
▼	140283	CuNi 48140 SS	4,8	14	8,0-10,0	9	500
Installasjonsparametere	Artnr 140283 Type CuNi 48140 SS Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,0-10,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 48140 SS EAN 7319611402831	Last ned bilde Artikkelark Del via e-post
▼	140284	CuNi 48160 SS	4,8	16	10,0-12,0	9	500
Installasjonsparametere	Artnr 140284 Type CuNi 48160 SS Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 10,0-12,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 48160 SS EAN 7319611402848	Last ned bilde Artikkelark Del via e-post
▼	140286	CuNi 48200 SS	4,8	20	12,0-16,0	9	500
Installasjonsparametere	Artnr 140286 Type CuNi 48200 SS Diameter, mm 4,8 Lengde, L, mm 20 Gripeområde, mm 12,0-16,0 Hode Ø, dk, mm 9 Bor Ø, mm 5,0 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 4 Material Koppar-nickel/Rustfritt stål A2 Korrosjonsklasse C4 Antall 500 Betegnelse Blindnagle Monel CuNi 48200 SS EAN 7319611402862	Last ned bilde Artikkelark Del via e-post
