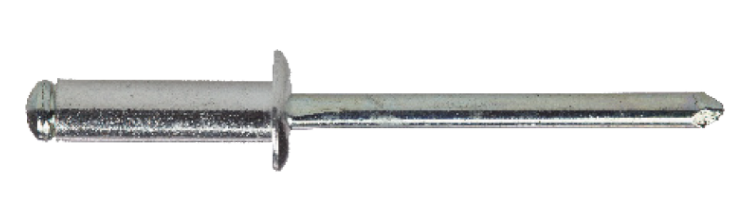

Blindnagle ST/ST panhode

Panhode og splint av stål

Blindnagle utelukkende i stål.

Lange nagler av standardtypen er beregnet for nagling i ekstra tykke materialer eller der konstruksjonen krever lange nagler. Naglen kan leveres i ulike utførelser og materialer. Naglen monteres i et forboret eller stanset hull.

Materiale: Stål/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle ST/ST panhode.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	131011V	ST 3206 ST	3,2	6	1,5-3,5	6	500
Installasjonsparametere	Artnr 131011V Type ST 3206 ST Diameter, mm 3,2 Lengde, L, mm 6 Gripeområde, mm 1,5-3,5 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 3,3 Uttrekkskraft borhull, kN 3,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 3206 ST EAN 7319610052754	Last ned bilde Artikkelark Del via e-post
▼	131021V	ST 3208 ST	3,2	8	3,0-5,0	6	500
Installasjonsparametere	Artnr 131021V Type ST 3208 ST Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 3,3 Uttrekkskraft borhull, kN 3,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 3208 ST EAN 7319610052761	Last ned bilde Artikkelark Del via e-post
▼	131031V	ST 3210 ST	3,2	10	5,5-7,0	6	500
Installasjonsparametere	Artnr 131031V Type ST 3210 ST Diameter, mm 3,2 Lengde, L, mm 10 Gripeområde, mm 5,5-7,0 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 3,3 Uttrekkskraft borhull, kN 3,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 3210 ST EAN 7319610052792	Last ned bilde Artikkelark Del via e-post
▼	131035	ST 3212 ST	3,2	12	7,0-9,0	6	500
Installasjonsparametere	Artnr 131035 Type ST 3212 ST Diameter, mm 3,2 Lengde, L, mm 12 Gripeområde, mm 7,0-9,0 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 3,3 Uttrekkskraft borhull, kN 3,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 3212 ST EAN 7319611310358	Last ned bilde Artikkelark Del via e-post
▼	131041	ST 4006 ST	4	6	1,5-3,0	7,6	500
Installasjonsparametere	Artnr 131041 Type ST 4006 ST Diameter, mm 4 Lengde, L, mm 6 Gripeområde, mm 1,5-3,0 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4006 ST EAN 7319611310419	Last ned bilde Artikkelark Del via e-post
▼	131051	ST 4008 ST	4	8	3,0-5,0	7,6	500
Installasjonsparametere	Artnr 131051 Type ST 4008 ST Diameter, mm 4 Lengde, L, mm 8 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4008 ST EAN 7319611310518	Last ned bilde Artikkelark Del via e-post
▼	131055	ST 4010 ST	4	10	5,0-6,5	7,6	500
Installasjonsparametere	Artnr 131055 Type ST 4010 ST Diameter, mm 4 Lengde, L, mm 10 Gripeområde, mm 5,0-6,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4010 ST EAN 7319611310556	Last ned bilde Artikkelark Del via e-post
▼	131061	ST 4012 ST	4	12	6,5-8,5	7,6	500
Installasjonsparametere	Artnr 131061 Type ST 4012 ST Diameter, mm 4 Lengde, L, mm 12 Gripeområde, mm 6,5-8,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4012 ST EAN 7319611310617	Last ned bilde Artikkelark Del via e-post
▼	131065	ST 4014 ST	4	14	8,5-11,5	7,6	500
Installasjonsparametere	Artnr 131065 Type ST 4014 ST Diameter, mm 4 Lengde, L, mm 14 Gripeområde, mm 8,5-11,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4014 ST EAN 7319611310655	Last ned bilde Artikkelark Del via e-post
▼	131071	ST 4016 ST	4	16	11,5-13,0	7,6	500
Installasjonsparametere	Artnr 131071 Type ST 4016 ST Diameter, mm 4 Lengde, L, mm 16 Gripeområde, mm 11,5-13,0 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4016 ST EAN 7319611310716	Last ned bilde Artikkelark Del via e-post
▼	131075	ST 4018 ST	4	18	12,5-14,5	7,6	500
Installasjonsparametere	Artnr 131075 Type ST 4018 ST Diameter, mm 4 Lengde, L, mm 18 Gripeområde, mm 12,5-14,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4018 ST EAN 7319611310754	Last ned bilde Artikkelark Del via e-post
▼	131085	ST 4020 ST	4	20	14,5-16,5	7,6	500
Installasjonsparametere	Artnr 131085 Type ST 4020 ST Diameter, mm 4 Lengde, L, mm 20 Gripeområde, mm 14,5-16,5 Hode Ø, dk, mm 7,6 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2,4 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4020 ST EAN 7319611310853	Last ned bilde Artikkelark Del via e-post
▼	131081	ST 4808 ST	4,8	8	3,0-4,5	9	500
Installasjonsparametere	Artnr 131081 Type ST 4808 ST Diameter, mm 4,8 Lengde, L, mm 8 Gripeområde, mm 3,0-4,5 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4808 ST EAN 7319611310815	Last ned bilde Artikkelark Del via e-post
▼	131091	ST 4810 ST	4,8	10	4,5-6,0	9	500
Installasjonsparametere	Artnr 131091 Type ST 4810 ST Diameter, mm 4,8 Lengde, L, mm 10 Gripeområde, mm 4,5-6,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4810 ST EAN 7319611310914	Last ned bilde Artikkelark Del via e-post
▼	131100	ST 4812 ST	4,8	12	6,0-8,0	9	500
Installasjonsparametere	Artnr 131100 Type ST 4812 ST Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4812 ST EAN 7319611311003	Last ned bilde Artikkelark Del via e-post
▼	131111	ST 4814 ST	4,8	14	8,0-10,0	9	250
Installasjonsparametere	Artnr 131111 Type ST 4814 ST Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,0-10,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 4814 ST EAN 7319611311119	Last ned bilde Artikkelark Del via e-post
▼	131121	ST 4816 ST	4,8	16	10,0-12,0	9	250
Installasjonsparametere	Artnr 131121 Type ST 4816 ST Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 10,0-12,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 4816 ST EAN 7319611311218	Last ned bilde Artikkelark Del via e-post
▼	131131	ST 4818 ST	4,8	18	12,0-14,0	9	250
Installasjonsparametere	Artnr 131131 Type ST 4818 ST Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 12,0-14,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 4818 ST EAN 7319611311317	Last ned bilde Artikkelark Del via e-post
▼	131141	ST 4820 ST	4,8	20	14,0-16,0	9	250
Installasjonsparametere	Artnr 131141 Type ST 4820 ST Diameter, mm 4,8 Lengde, L, mm 20 Gripeområde, mm 14,0-16,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 4820 ST EAN 7319611311416	Last ned bilde Artikkelark Del via e-post
▼	131151	ST 4824 ST	4,8	24	16,0-19,0	9	250
Installasjonsparametere	Artnr 131151 Type ST 4824 ST Diameter, mm 4,8 Lengde, L, mm 24 Gripeområde, mm 16,0-19,0 Hode Ø, dk, mm 9 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,1 Uttrekkskraft borhull, kN 4,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 4824 ST EAN 7319611311515	Last ned bilde Artikkelark Del via e-post
▼	131211	ST 6412 ST	6,4	12	2,0-6,0	12,5	250
Installasjonsparametere	Artnr 131211 Type ST 6412 ST Diameter, mm 6,4 Lengde, L, mm 12 Gripeområde, mm 2,0-6,0 Hode Ø, dk, mm 12,5 Bor Ø, mm 6,5-6,6 Skjærstyrke, kN 5,2 Uttrekkskraft borhull, kN 6,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 6412 ST EAN 7319611312116	Last ned bilde Artikkelark Del via e-post
▼	131221	ST 6415 ST	6,4	15	6,0-9,0	12,5	250
Installasjonsparametere	Artnr 131221 Type ST 6415 ST Diameter, mm 6,4 Lengde, L, mm 15 Gripeområde, mm 6,0-9,0 Hode Ø, dk, mm 12,5 Bor Ø, mm 6,5-6,6 Skjærstyrke, kN 5,2 Uttrekkskraft borhull, kN 6,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 6415 ST EAN 7319611312215	Last ned bilde Artikkelark Del via e-post
▼	131231	ST 6418 ST	6,4	18	9,0-12,0	12,5	250
Installasjonsparametere	Artnr 131231 Type ST 6418 ST Diameter, mm 6,4 Lengde, L, mm 18 Gripeområde, mm 9,0-12,0 Hode Ø, dk, mm 12,5 Bor Ø, mm 6,5-6,6 Skjærstyrke, kN 5,2 Uttrekkskraft borhull, kN 6,1 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Blindnagle ST 6418 ST EAN 7319611312314	Last ned bilde Artikkelark Del via e-post
