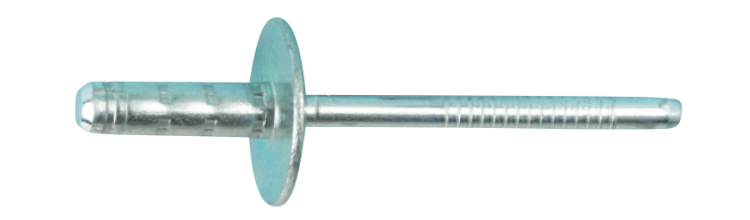

Blindnagle ST/ST STAVEX multigrip stort hode

Stort panhode og splint av stål

Utviklet for å tåle store variasjoner i materialtykkelser.

Denne multigripnaglen reduserer antall varianter i produksjonen og gir samtidig ekstra god holdfasthet. Splinten er låst og gir tette og vibrasjonssikre skjøter.

Materiale: Stål/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Plasser naglens trekkstang i nagleverktøyet og sett den deretter inn i hullet. Naglehodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når trekkstangen knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle ST/ST STAVEX multigrip stort hode.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	100911	BE34-0614	4,8	13,8	1,5-6,3	16,2	250
Installasjonsparametere	Artnr 100911 Type BE34-0614 Diameter, mm 4,8 Lengde, L, mm 13,8 Gripeområde, mm 1,5-6,3 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Avibulb BN01-6016 STST EAN 7319611009115	Last ned bilde Artikkelark Del via e-post
▼	100910	BE34-0614	4,8	13,8	1,5-6,3	16,2	2000
Installasjonsparametere	Artnr 100910 Type BE34-0614 Diameter, mm 4,8 Lengde, L, mm 13,8 Gripeområde, mm 1,5-6,3 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2000 Betegnelse Avibulb BN01-6016 STST EAN 7319611009108	Last ned bilde Artikkelark Del via e-post
▼	100921	BE34-0618	4,8	17,1	1,5-9,0	16,2	250
Installasjonsparametere	Artnr 100921 Type BE34-0618 Diameter, mm 4,8 Lengde, L, mm 17,1 Gripeområde, mm 1,5-9,0 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Avibulb BN01-6019 STST EAN 7319611009214	Last ned bilde Artikkelark Del via e-post
▼	100920	BE34-0618	4,8	17,1	1,5-9,0	16,2	2000
Installasjonsparametere	Artnr 100920 Type BE34-0618 Diameter, mm 4,8 Lengde, L, mm 17,1 Gripeområde, mm 1,5-9,0 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2000 Betegnelse Avibulb BN01-6019 STST EAN 7319611009207	Last ned bilde Artikkelark Del via e-post
▼	100931	BE34-0622	4,8	20,1	6,3-12,7	16,2	250
Installasjonsparametere	Artnr 100931 Type BE34-0622 Diameter, mm 4,8 Lengde, L, mm 20,1 Gripeområde, mm 6,3-12,7 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Avex 1624-0411 STST 3,2x9,5 EAN 7319611009313	Last ned bilde Artikkelark Del via e-post
▼	100930	BE34-0622	4,8	20,1	6,3-12,7	16,2	2000
Installasjonsparametere	Artnr 100930 Type BE34-0622 Diameter, mm 4,8 Lengde, L, mm 20,1 Gripeområde, mm 6,3-12,7 Hode Ø, dk, mm 16,2 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,6 Uttrekkskraft borhull, kN 2,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2000 Betegnelse Avex 1624-0411 STST EAN 7319611009306	Last ned bilde Artikkelark Del via e-post
