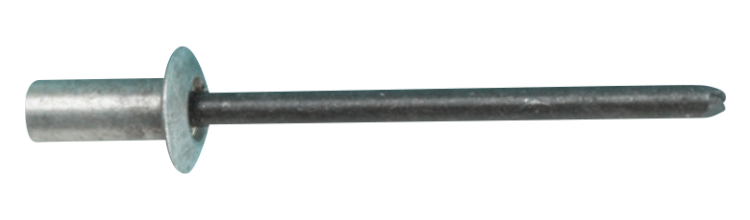

Blindnagle trykktett Aluminium

Panhode og splint av stål

Trykktett blindnagle er en nagle med helt lukket naglekropp. Den garanterer en fullstendig vann- og trykktett nagling. Naglen er egnet for bruk ved overlappende skjøter av tak- og fasadeplater eller i alle applikasjoner hvor det kreves en trykksikker skjøt.

Naglen er tilgjengelig i ulike materialer som aluminium, kobber/nikkel-legering og rustfritt stål. Kan også bestilles i stål og kobber. Kobber/nikkel-legering er spesielt egnet i maritime miljøer. Trykktett nagle med gummiskive brukes for å øke sikkerheten i ujevnt borede hull eller i andre situasjoner hvor sikkerheten bør økes.

Materiale: Aluminium/Stål

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle trykktett Aluminium.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	140011	AD 42 ALST	3,2	6,5	2	6	1000
Installasjonsparametere	Artnr 140011 Type AD 42 ALST Diameter, mm 3,2 Lengde, L, mm 6,5 Gripeområde, mm 2 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,3 Material Aluminium/Stål Korrosjonsklasse C2 Antall 1000 Betegnelse Trykktett AD 42 ALST EAN 7319611400110	Last ned bilde Artikkelark Del via e-post
▼	140021	AD 44 ALST	3,2	8	3,5	6	1000
Installasjonsparametere	Artnr 140021 Type AD 44 ALST Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 3,5 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,3 Material Aluminium/Stål Korrosjonsklasse C2 Antall 1000 Betegnelse Trykktett AD 44 ALST EAN 7319611400219	Last ned bilde Artikkelark Del via e-post
▼	140031	AD 46 ALST	3,2	9,5	5	6	1000
Installasjonsparametere	Artnr 140031 Type AD 46 ALST Diameter, mm 3,2 Lengde, L, mm 9,5 Gripeområde, mm 5 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,3 Material Aluminium/Stål Korrosjonsklasse C2 Antall 1000 Betegnelse Trykktett AD 46 ALST EAN 7319611400318	Last ned bilde Artikkelark Del via e-post
▼	140041	AD 48 ALST	3,2	11	6,5	6	1000
Installasjonsparametere	Artnr 140041 Type AD 48 ALST Diameter, mm 3,2 Lengde, L, mm 11 Gripeområde, mm 6,5 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,3 Material Aluminium/Stål Korrosjonsklasse C2 Antall 1000 Betegnelse Trykktett AD 48 ALST EAN 7319611400417	Last ned bilde Artikkelark Del via e-post
▼	140051	AD 410 ALST	3,2	12,5	8	6	1000
Installasjonsparametere	Artnr 140051 Type AD 410 ALST Diameter, mm 3,2 Lengde, L, mm 12,5 Gripeområde, mm 8 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,1 Uttrekkskraft borhull, kN 1,3 Material Aluminium/Stål Korrosjonsklasse C2 Antall 1000 Betegnelse Trykktett AD 410 ALST EAN 7319611400516	Last ned bilde Artikkelark Del via e-post
▼	140061	AD 54 ALST	4	8	3,5	8	500
Installasjonsparametere	Artnr 140061 Type AD 54 ALST Diameter, mm 4 Lengde, L, mm 8 Gripeområde, mm 3,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,7 Uttrekkskraft borhull, kN 2,2 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 54 ALST EAN 7319611400615	Last ned bilde Artikkelark Del via e-post
▼	140071	AD 56 ALST	4	9,5	5	8	500
Installasjonsparametere	Artnr 140071 Type AD 56 ALST Diameter, mm 4 Lengde, L, mm 9,5 Gripeområde, mm 5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,7 Uttrekkskraft borhull, kN 2,2 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 56 ALST EAN 7319611400714	Last ned bilde Artikkelark Del via e-post
▼	140081	AD 58 ALST	4	11	6,5	8	500
Installasjonsparametere	Artnr 140081 Type AD 58 ALST Diameter, mm 4 Lengde, L, mm 11 Gripeområde, mm 6,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,7 Uttrekkskraft borhull, kN 2,2 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 58 ALST EAN 7319611400813	Last ned bilde Artikkelark Del via e-post
▼	140091	AD 510 ALST	4	12,5	8	8	500
Installasjonsparametere	Artnr 140091 Type AD 510 ALST Diameter, mm 4 Lengde, L, mm 12,5 Gripeområde, mm 8 Hode Ø, dk, mm 8 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,7 Uttrekkskraft borhull, kN 2,2 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 510 ALST EAN 7319611400912	Last ned bilde Artikkelark Del via e-post
▼	140101	AD 64 ALST	4,8	8	3,5	9,5	500
Installasjonsparametere	Artnr 140101 Type AD 64 ALST Diameter, mm 4,8 Lengde, L, mm 8 Gripeområde, mm 3,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 64 ALST EAN 7319611401018	Last ned bilde Artikkelark Del via e-post
▼	140111	AD 66 ALST	4,8	9,5	5	9,5	500
Installasjonsparametere	Artnr 140111 Type AD 66 ALST Diameter, mm 4,8 Lengde, L, mm 9,5 Gripeområde, mm 5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 66 ALST EAN 7319611401117	Last ned bilde Artikkelark Del via e-post
▼	140121	AD 68 ALST	4,8	11	6,5	9,5	500
Installasjonsparametere	Artnr 140121 Type AD 68 ALST Diameter, mm 4,8 Lengde, L, mm 11 Gripeområde, mm 6,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 68 ALST EAN 7319611401216	Last ned bilde Artikkelark Del via e-post
▼	140131	AD 610 ALST	4,8	12,5	8	9,5	500
Installasjonsparametere	Artnr 140131 Type AD 610 ALST Diameter, mm 4,8 Lengde, L, mm 12,5 Gripeområde, mm 8 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 500 Betegnelse Trykktett AD 610 ALST EAN 7319611401315	Last ned bilde Artikkelark Del via e-post
▼	140141	AD 612 ALST	4,8	14	9,5	9,5	250
Installasjonsparametere	Artnr 140141 Type AD 612 ALST Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 9,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 612 ALST EAN 7319611401414	Last ned bilde Artikkelark Del via e-post
▼	140151	AD 614 ALST	4,8	16	11	9,5	250
Installasjonsparametere	Artnr 140151 Type AD 614 ALST Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 11 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 614 ALST EAN 7319611401513	Last ned bilde Artikkelark Del via e-post
▼	140161	AD 616 ALST	4,8	18	13	9,5	250
Installasjonsparametere	Artnr 140161 Type AD 616 ALST Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 13 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 616 ALST EAN 7319611401612	Last ned bilde Artikkelark Del via e-post
▼	140171	AD 620 ALST	4,8	21	16	9,5	250
Installasjonsparametere	Artnr 140171 Type AD 620 ALST Diameter, mm 4,8 Lengde, L, mm 21 Gripeområde, mm 16 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 620 ALST EAN 7319611401711	Last ned bilde Artikkelark Del via e-post
▼	140175	AD 625 ALST	4,8	25	20	9,5	200
Installasjonsparametere	Artnr 140175 Type AD 625 ALST Diameter, mm 4,8 Lengde, L, mm 25 Gripeområde, mm 20 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 200 Betegnelse Trykktett AD 625 ALST EAN 7319611401759	Last ned bilde Artikkelark Del via e-post
▼	140181	AD 84 ALST	6,4	12,5	6,5	13	250
Installasjonsparametere	Artnr 140181 Type AD 84 ALST Diameter, mm 6,4 Lengde, L, mm 12,5 Gripeområde, mm 6,5 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 4 Uttrekkskraft borhull, kN 5 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 84 ALST EAN 7319611401810	Last ned bilde Artikkelark Del via e-post
▼	140191	AD 86 ALST	6,4	16	9,5	13	250
Installasjonsparametere	Artnr 140191 Type AD 86 ALST Diameter, mm 6,4 Lengde, L, mm 16 Gripeområde, mm 9,5 Hode Ø, dk, mm 13 Bor Ø, mm 6,5-6,7 Skjærstyrke, kN 4 Uttrekkskraft borhull, kN 5 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 86 ALST EAN 7319611401919	Last ned bilde Artikkelark Del via e-post
