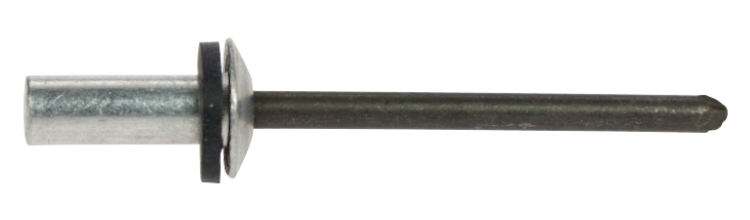

Blindnagle trykktett Aluminium med gummiskive

Panhode og splint av stål

Trykktett blindnagle er en nagle med helt lukket naglekropp. Den garanterer en fullstendig vann- og trykktett nagling. Naglen er egnet for bruk ved overlappende skjøter av tak- og fasadeplater eller i alle applikasjoner hvor det kreves en trykksikker skjøt.

Naglen er tilgjengelig i ulike materialer som aluminium, kobber/nikkel-legering og rustfritt stål. Kan også bestilles i stål og kobber. Kobber/nikkel-legering er spesielt egnet i maritime miljøer. Trykktett nagle med gummiskive brukes for å øke sikkerheten i ujevnt borede hull eller i andre situasjoner hvor sikkerheten bør økes.

Materiale: Aluminium/Stål

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle trykktett Aluminium med gummiskive.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	140186	AD 44 ALST G	4,8	9,5	4,0	9,5	250
Installasjonsparametere	Artnr 140186 Type AD 44 ALST G Diameter, mm 4,8 Lengde, L, mm 9,5 Gripeområde, mm 4,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 66 ALST G EAN 7319611401865	Last ned bilde Artikkelark Del via e-post
▼	140188	AD 68 ALST G	4,8	11	5,5	9,5	250
Installasjonsparametere	Artnr 140188 Type AD 68 ALST G Diameter, mm 4,8 Lengde, L, mm 11 Gripeområde, mm 5,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 68 ALST G EAN 7319611401889	Last ned bilde Artikkelark Del via e-post
▼	140192	AD 610 ALST G	4,8	12,5	7,0	9,5	250
Installasjonsparametere	Artnr 140192 Type AD 610 ALST G Diameter, mm 4,8 Lengde, L, mm 12,5 Gripeområde, mm 7,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 610 ALST G EAN 7319611401926	Last ned bilde Artikkelark Del via e-post
▼	140194	AD 612 ALST G	4,8	14	8,5	9,5	250
Installasjonsparametere	Artnr 140194 Type AD 612 ALST G Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 612 ALST G EAN 7319611401940	Last ned bilde Artikkelark Del via e-post
▼	140196	AD 614 ALST G	4,8	16	10,0	9,5	250
Installasjonsparametere	Artnr 140196 Type AD 614 ALST G Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 10,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 614 ALST G EAN 7319611401964	Last ned bilde Artikkelark Del via e-post
▼	140198	AD 616 ALST G	4,8	18	12,0	9,5	250
Installasjonsparametere	Artnr 140198 Type AD 616 ALST G Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 12,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,3 Uttrekkskraft borhull, kN 3,1 Material Aluminium/Stål Korrosjonsklasse C2 Antall 250 Betegnelse Trykktett AD 616 ALST G EAN 7319611401988	Last ned bilde Artikkelark Del via e-post
