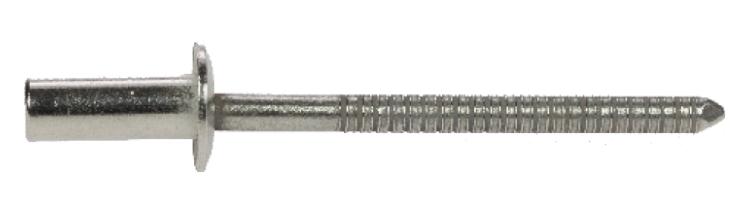

Blindnagle trykktett Rustfritt stål

Panhode og splint av rustfritt stål

Trykktett blindnagle er en nagle med helt lukket naglekropp. Den garanterer en fullstendig vann- og trykktett nagling. Naglen er egnet for bruk ved overlappende skjøter av tak- og fasadeplater eller i alle applikasjoner hvor det kreves en trykksikker skjøt.

Naglen er tilgjengelig i ulike materialer som aluminium, kobber/nikkel-legering og rustfritt stål. Kan også bestilles i stål og kobber. Kobber/nikkel-legering er spesielt egnet i maritime miljøer. Trykktett nagle med gummiskive brukes for å øke sikkerheten i ujevnt borede hull eller i andre situasjoner hvor sikkerheten bør økes.

Materiale: Rustfritt stål A2
Korrosivitetsklasse

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle trykktett Rustfritt stål.pdf
Art. nr Type Diameter, mm Lengde, L, mm Gripeområde, mm Hode Ø, dk, mm Antall
140301 SR41 SS 3280 SS 3,2 8 1,5-3,0 6 1000
Installasjonsparametere
Artnr
140301
Type
SR41 SS 3280 SS
Diameter, mm
3,2
Lengde, L, mm
8
Gripeområde, mm
1,5-3,0
Hode Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
2
Uttrekkskraft borhull, kN
2,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
1000
Betegnelse
SR41 SS 3208 SS Trykktett
EAN
7319611403012
Bilde av SR41 SS 3208 SS Trykktett
Last ned bilde
Artikkelark
140302 SR41 SS 3210 SS 3,2 9,5 3,0-5,0 6 1000
Installasjonsparametere
Artnr
140302
Type
SR41 SS 3210 SS
Diameter, mm
3,2
Lengde, L, mm
9,5
Gripeområde, mm
3,0-5,0
Hode Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
2
Uttrekkskraft borhull, kN
2,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
1000
Betegnelse
SR41 SS 3210 SS Trykktett
EAN
7319611403029
Bilde av SR41 SS 3210 SS Trykktett
Last ned bilde
Artikkelark
140303 SR41 SS 3212 SS 3,2 12 5,0-6,5 6 1000
Installasjonsparametere
Artnr
140303
Type
SR41 SS 3212 SS
Diameter, mm
3,2
Lengde, L, mm
12
Gripeområde, mm
5,0-6,5
Hode Ø, dk, mm
6
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
2
Uttrekkskraft borhull, kN
2,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
1000
Betegnelse
SR41 SS 3212 SS Trykktett
EAN
7319611403036
Bilde av SR41 SS 3212 SS Trykktett
Last ned bilde
Artikkelark
140306 SR41 SS 4080 SS 4 8 1,5-3,0 8 500
Installasjonsparametere
Artnr
140306
Type
SR41 SS 4080 SS
Diameter, mm
4
Lengde, L, mm
8
Gripeområde, mm
1,5-3,0
Hode Ø, dk, mm
8
Bor Ø, mm
4,0-4,1
Skjærstyrke, kN
2,5
Uttrekkskraft borhull, kN
3
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4080 SS Trykktett
EAN
7319611403067
Bilde av SR41 SS 4080 SS Trykktett
Last ned bilde
Artikkelark
140307 SR41 SS 4010 SS 4 9,5 3,0-5,0 8 500
Installasjonsparametere
Artnr
140307
Type
SR41 SS 4010 SS
Diameter, mm
4
Lengde, L, mm
9,5
Gripeområde, mm
3,0-5,0
Hode Ø, dk, mm
8
Bor Ø, mm
4,0-4,1
Skjærstyrke, kN
2,5
Uttrekkskraft borhull, kN
3
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4010 SS Trykktett
EAN
7319611403074
Bilde av SR41 SS 4010 SS Trykktett
Last ned bilde
Artikkelark
140308 SR41 SS 4012 SS 4 12 5,0-6,5 8 500
Installasjonsparametere
Artnr
140308
Type
SR41 SS 4012 SS
Diameter, mm
4
Lengde, L, mm
12
Gripeområde, mm
5,0-6,5
Hode Ø, dk, mm
8
Bor Ø, mm
4,0-4,1
Skjærstyrke, kN
2,5
Uttrekkskraft borhull, kN
3
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4012 SS Trykktett
EAN
7319611403081
Bilde av SR41 SS 4012 SS Trykktett
Last ned bilde
Artikkelark
140310 SR41 SS 4014 SS 4 14 6,5-8,0 8 500
Installasjonsparametere
Artnr
140310
Type
SR41 SS 4014 SS
Diameter, mm
4
Lengde, L, mm
14
Gripeområde, mm
6,5-8,0
Hode Ø, dk, mm
8
Bor Ø, mm
4,0-4,1
Skjærstyrke, kN
2,5
Uttrekkskraft borhull, kN
3
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4014 SS Trykktett
EAN
7319611403104
Bilde av SR41 SS 4014 SS Trykktett
Last ned bilde
Artikkelark
140309 SR41 SS 4016 SS 4 16 8,0-11,0 8 500
Installasjonsparametere
Artnr
140309
Type
SR41 SS 4016 SS
Diameter, mm
4
Lengde, L, mm
16
Gripeområde, mm
8,0-11,0
Hode Ø, dk, mm
8
Bor Ø, mm
4,0-4,1
Skjærstyrke, kN
2,5
Uttrekkskraft borhull, kN
3
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4016 SS Trykktett
EAN
7319611403098
Bilde av SR41 SS 4016 SS Trykktett
Last ned bilde
Artikkelark
140311 SR41 SS 4895 SS 4,8 9 1,0-4,0 9,5 500
Installasjonsparametere
Artnr
140311
Type
SR41 SS 4895 SS
Diameter, mm
4,8
Lengde, L, mm
9
Gripeområde, mm
1,0-4,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4895 SS Trykktett
EAN
7319611403111
Bilde av SR41 SS 4895 SS Trykktett
Last ned bilde
Artikkelark
140312 SR41 SS 4812 SS 4,8 12 4,0-6,0 9,5 500
Installasjonsparametere
Artnr
140312
Type
SR41 SS 4812 SS
Diameter, mm
4,8
Lengde, L, mm
12
Gripeområde, mm
4,0-6,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
500
Betegnelse
SR41 SS 4812 SS Trykktett
EAN
7319611403128
Bilde av SR41 SS 4812 SS Trykktett
Last ned bilde
Artikkelark
140316 SR41 SS 4813 SS 4,8 13 5,0-7,0 9,5 250
Installasjonsparametere
Artnr
140316
Type
SR41 SS 4813 SS
Diameter, mm
4,8
Lengde, L, mm
13
Gripeområde, mm
5,0-7,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
250
Betegnelse
SR41 SS 4813 SS Trykktett
EAN
7319611403166
Bilde av SR41 SS 4813 SS Trykktett
Last ned bilde
Artikkelark
140313 SR41 SS 4816 SS 4,8 16 6,0-10,0 9,5 250
Installasjonsparametere
Artnr
140313
Type
SR41 SS 4816 SS
Diameter, mm
4,8
Lengde, L, mm
16
Gripeområde, mm
6,0-10,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
250
Betegnelse
SR41 SS 4816 SS Trykktett
EAN
7319611403135
Bilde av SR41 SS 4816 SS Trykktett
Last ned bilde
Artikkelark
140318 SR41 SS 4817 SS 4,8 17 10,0-12,0 9,5 250
Installasjonsparametere
Artnr
140318
Type
SR41 SS 4817 SS
Diameter, mm
4,8
Lengde, L, mm
17
Gripeområde, mm
10,0-12,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
250
Betegnelse
SR41 SS 4817 SS Trykktett
EAN
7319611403180
Bilde av SR41 SS 4817 SS Trykktett
Last ned bilde
Artikkelark
140319 SR41 SS 4818 SS 4,8 18 11,0-13,0 9,5 250
Installasjonsparametere
Artnr
140319
Type
SR41 SS 4818 SS
Diameter, mm
4,8
Lengde, L, mm
18
Gripeområde, mm
11,0-13,0
Hode Ø, dk, mm
9,5
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
4,5
Uttrekkskraft borhull, kN
5,5
Material
Rustfritt stål A2
Korrosjonsklasse
C4
Antall
250
Betegnelse
SR41 SS 4818 SS Trykktett
EAN
7319611403197
Bilde av SR41 SS 4818 SS Trykktett
Last ned bilde
Artikkelark
