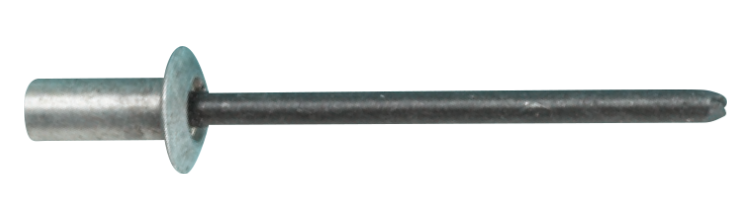

Blindnagle trykktett Stål

Panhode og splint av stål

Trykktett blindnagle er en nagle med helt lukket naglekropp. Den garanterer en fullstendig vann- og trykktett nagling. Naglen er egnet for bruk ved overlappende skjøter av tak- og fasadeplater eller i alle applikasjoner hvor det kreves en trykksikker skjøt.

Naglen er tilgjengelig i ulike materialer som aluminium, kobber/nikkel-legering og rustfritt stål. Kan også bestilles i stål og kobber. Kobber/nikkel-legering er spesielt egnet i maritime miljøer. Trykktett nagle med gummiskive brukes for å øke sikkerheten i ujevnt borede hull eller i andre situasjoner hvor sikkerheten bør økes.

Materiale: Stål/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle trykktett Stål.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	140330	ST 3208 ST	3,2	8	1,5-3,0	6	1000
Installasjonsparametere	Artnr 140330 Type ST 3208 ST Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 1,5-3,0 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,15 Uttrekkskraft borhull, kN 1,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Blindnagle ST 3208 ST Trykktett EAN 7319611403302	Last ned bilde Artikkelark Del via e-post
▼	140331	ST 3295 ST	3,2	9,5	3,0-5,0	6	1000
Installasjonsparametere	Artnr 140331 Type ST 3295 ST Diameter, mm 3,2 Lengde, L, mm 9,5 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,15 Uttrekkskraft borhull, kN 1,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Blindnagle ST 3295 ST Trykktett EAN 7319611403319	Last ned bilde Artikkelark Del via e-post
▼	140332	ST 3212 ST	3,2	12	5,0-6,5	6	1000
Installasjonsparametere	Artnr 140332 Type ST 3212 ST Diameter, mm 3,2 Lengde, L, mm 12 Gripeområde, mm 5,0-6,5 Hode Ø, dk, mm 6 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,15 Uttrekkskraft borhull, kN 1,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Blindnagle ST 3212 ST Trykktett EAN 7319611403326	Last ned bilde Artikkelark Del via e-post
▼	140333	ST 4008 ST	4	8	1,5-3,0	8	500
Installasjonsparametere	Artnr 140333 Type ST 4008 ST Diameter, mm 4 Lengde, L, mm 8 Gripeområde, mm 1,5-3,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,0-4,1 Skjærstyrke, kN 1,72 Uttrekkskraft borhull, kN 1,86 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4008 ST Trykktett EAN 7319611403333	Last ned bilde Artikkelark Del via e-post
▼	140334	ST 4010 ST	4	10	3,0-5,0	8	500
Installasjonsparametere	Artnr 140334 Type ST 4010 ST Diameter, mm 4 Lengde, L, mm 10 Gripeområde, mm 3,0-5,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,0-4,1 Skjærstyrke, kN 1,72 Uttrekkskraft borhull, kN 1,86 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4010 ST Trykktett EAN 7319611403340	Last ned bilde Artikkelark Del via e-post
▼	140335	ST 4012 ST	4	12	5,0-6,5	8	500
Installasjonsparametere	Artnr 140335 Type ST 4012 ST Diameter, mm 4 Lengde, L, mm 12 Gripeområde, mm 5,0-6,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,0-4,1 Skjærstyrke, kN 1,72 Uttrekkskraft borhull, kN 1,86 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4012 ST Trykktett EAN 7319611403357	Last ned bilde Artikkelark Del via e-post
▼	140336	ST 4015 ST	4	15	6,5-10,5	8	500
Installasjonsparametere	Artnr 140336 Type ST 4015 ST Diameter, mm 4 Lengde, L, mm 15 Gripeområde, mm 6,5-10,5 Hode Ø, dk, mm 8 Bor Ø, mm 4,0-4,1 Skjærstyrke, kN 1,72 Uttrekkskraft borhull, kN 1,86 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4015 ST Trykktett EAN 7319611403364	Last ned bilde Artikkelark Del via e-post
▼	140337	ST 4895 ST	4,8	9,5	3,0-4,5	9,5	500
Installasjonsparametere	Artnr 140337 Type ST 4895 ST Diameter, mm 4,8 Lengde, L, mm 9,5 Gripeområde, mm 3,0-4,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,42 Uttrekkskraft borhull, kN 2,84 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4895 ST Trykktett EAN 7319611403371	Last ned bilde Artikkelark Del via e-post
▼	140338	ST 4812 ST	4,8	12	4,5-6,0	9,5	500
Installasjonsparametere	Artnr 140338 Type ST 4812 ST Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 4,5-6,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 2,42 Uttrekkskraft borhull, kN 2,84 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Blindnagle ST 4812 ST Trykktett EAN 7319611403388	Last ned bilde Artikkelark Del via e-post
