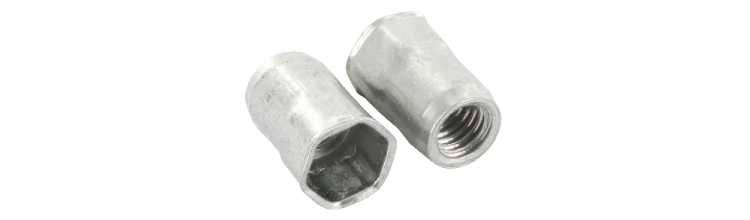

Blindnaglemutter A2 HEX senkhode åpen

Senkhode Åpen

I tillegg til en enkel og rask montering, gir Blindnaglemutter en sterk muttergjenge i tynne materialer i rustfritt stål.

Mutteren monteres blindt fra den ene siden med hånd- eller elektroverktøy, noe som gjør den ideell for bruk i lukkede profiler, rør etc. Hulldimensjoner med jevne metriske mål forenkler montasjen.

Materiale: Rustfritt stål A2

Miljø: For utendørs bruk

Utførelse: Senkhode Åpen

Monteringsanvisning

1) Skru blindnaglemutteren på trekkdoren slik at doren er i flukt med blindnaglemutteren. Med lukket blindnaglemutter, skru til den stopper. 2) Juster munnstykket slik at det ligger mot blindnaglemutteren. 3) Sett blindnaglemutteren inn i det stansede eller borede hullet. 4) Installasjonsverktøyet trekker i trekkdoren, og blindnaglemutteren krympes fast på baksiden av materialet. 5) Skru ut trekkdoren. 6) Kontroller at riktig krymping oppnås. Ikke for lite / ikke for mye krymping, juster til riktig krymping oppnås. 7) Kontroller at blindnaglemutteren sitter godt fast. 8) Monter delen.

Bruksområde

Hulldimensjoner med jevne metriske mål forenkler montasjen.

Dokument

Produktinformasjon

Blindnaglemutter A2 HEX senkhode åpen.pdf

	Art. nr	Gjenge Ø, mm	Gripeområde, mm	Hull Ø, mm	Lengde, L, mm	Hode Ø, dk, mm	Antall
▼	460470	M4	0,5-2,0	6	10,6	6,6	250
Installasjonsparametere	Artnr 460470 Gjenge Ø, mm M4 Gripeområde, mm 0,5-2,0 Hull Ø, mm 6 Lengde, L, mm 10,6 Hode Ø, dk, mm 6,6 Skjærkraft, kN 0,00 Trekkraft, kN 0,00 Type M4IE Material Rustfritt stål A2 Korrosjonsklasse C4 NOBB Nr - Antall 250 Betegnelse BLINDNAGLEMUTTER IE M4 SS ÅPEN SENK EAN 7319610081303	Last ned bilde Artikkelark Del via e-post
▼	460471	M5	0,5-3,0	7	11,6	8,0	250
Installasjonsparametere	Artnr 460471 Gjenge Ø, mm M5 Gripeområde, mm 0,5-3,0 Hull Ø, mm 7 Lengde, L, mm 11,6 Hode Ø, dk, mm 8,0 Skjærkraft, kN 0,00 Trekkraft, kN 0,00 Type M5IE Material Rustfritt stål A2 Korrosjonsklasse C4 NOBB Nr - Antall 250 Betegnelse BLINDNAGLEMUTTER IE M5 SS ÅPEN SENK EAN 7319610081310	Last ned bilde Artikkelark Del via e-post
▼	460472	M6	0,5-3,0	9	14,5	10,0	250
Installasjonsparametere	Artnr 460472 Gjenge Ø, mm M6 Gripeområde, mm 0,5-3,0 Hull Ø, mm 9 Lengde, L, mm 14,5 Hode Ø, dk, mm 10,0 Skjærkraft, kN 0,00 Trekkraft, kN 0,00 Type M6IE Material Rustfritt stål A2 Korrosjonsklasse C4 NOBB Nr - Antall 250 Betegnelse BLINDNAGLEMUTTER IE M6 SS ÅPEN SENK EAN 7319610081327	Last ned bilde Artikkelark Del via e-post
▼	460473	M8	0,8-3,0	11	15,8	12,0	200
Installasjonsparametere	Artnr 460473 Gjenge Ø, mm M8 Gripeområde, mm 0,8-3,0 Hull Ø, mm 11 Lengde, L, mm 15,8 Hode Ø, dk, mm 12,0 Skjærkraft, kN 0,00 Trekkraft, kN 0,00 Type M8IE Material Rustfritt stål A2 Korrosjonsklasse C4 NOBB Nr - Antall 200 Betegnelse BLINDNAGLEMUTTER IE M8 SS ÅPEN SENK EAN 7319610081334	Last ned bilde Artikkelark Del via e-post
