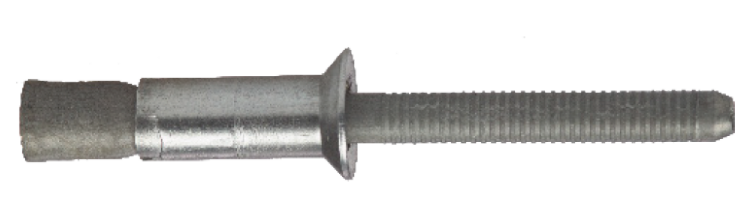

Blindnagle AL/AL MONOBOLT forsenket

100 ° forsenket hode og splint av aluminiumslegering (AICuSiMn)

MONOBOLT® er et blindnaglesystem utviklet for bransjens krav til økonomi og høy holdfasthet i nagleskjøtene.

MONOBOLT® oppfyller luftfartsmyndighetenes krav til holdfasthet og sikkerhet. Naglen tåler varierende materialstørrelser og gir mindre kapitalbinding. Vibrasjonssikker da splinten er mekanisk låst ved naglehodet samt den er vanntett.

Materiale: Aluminium/Aluminium

Monteringsanvisning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktinformasjon

Blindnagle AL/AL MONOBOLT forsenket.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	180070	2764-0615	4,8	12,2	3,2-8,0	8,5	4000
Installasjonsparametere	Artnr 180070 Type 2764-0615 Diameter, mm 4,8 Lengde, L, mm 12,2 Gripeområde, mm 3,2-8,0 Hode Ø, dk, mm 8,5 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,9 Uttrekkskraft borhull, kN 2,1 Material Aluminium/Aluminium Korrosjonsklasse C2 Antall 4000 Betegnelse Monobolt 2764-0615 EAN 7319611800705	Last ned bilde Artikkelark Del via e-post
▼	180080	2764-0619	4,8	15,8	3,2-12,0	8,5	3000
Installasjonsparametere	Artnr 180080 Type 2764-0619 Diameter, mm 4,8 Lengde, L, mm 15,8 Gripeområde, mm 3,2-12,0 Hode Ø, dk, mm 8,5 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,9 Uttrekkskraft borhull, kN 2,1 Material Aluminium/Aluminium Korrosjonsklasse C2 Antall 3000 Betegnelse Monobolt 2764-0619 EAN 7319611800804	Last ned bilde Artikkelark Del via e-post
▼	180060	2764-0821	6,4	16,8	3,2-12,0	10	1500
Installasjonsparametere	Artnr 180060 Type 2764-0821 Diameter, mm 6,4 Lengde, L, mm 16,8 Gripeområde, mm 3,2-12,0 Hode Ø, dk, mm 10 Bor Ø, mm 6,6-7,0 Skjærstyrke, kN 6 Uttrekkskraft borhull, kN 4,2 Material Aluminium/Aluminium Korrosjonsklasse C2 Antall 1500 Betegnelse Monobolt 2764-0821 EAN 7319611800606	Last ned bilde Artikkelark Del via e-post
