Blindnit AL/ST AVEX® multigrip

Kullrigt huvud och splint av stål

AVEX® Multigrip-nagle, med panhode i aluminium og splint i stål. Bredt gripeområde og stor "blind" side gjør Avex perfekt for bruk i tynnplater.

AVEX® nitens funktion ger en inkapslad splint vilket ger hållfasta-, vibrationssäkra- luft & vattentäta förband. Denna kvalitetsnit har en lång och pålitlig resultathistorik inom ett brett spektrum av applikationer och industrier. Monteringsapplikationer inkluderar fordons-, nyttofordon, hushållsapparater, elektronik, elektrisk utrustning, plåtkonstruktioner samt värme och ventilation.

Materiale: Aluminium/Stål
Overflatebehandling: Elforzinket
Utførelse: Typebetegnelse 1661
Korrosivitetsklasse
Oppfyller Leed Krav

Monteringsanvisning

Plasser naglens trekkstang i nagleverktøyet og sett den deretter inn i hullet. Naglehodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når trekkstangen knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnit AL/ST AVEX® multigrip.pdf
Art. nr Type Diameter, mm Lengde, L, mm Gripeområde, mm Hode Ø, dk, mm Antall
101011 1661-5307 3 6,7 0,8-4,3 6,5 1000
Installasjonsparametere
Artnr
101011
Type
1661-5307
Diameter, mm
3
Lengde, L, mm
6,7
Gripeområde, mm
0,8-4,3
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,1-3,3
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1000
Betegnelse
Avex 1661-5307 ALST
EAN
7319611010111

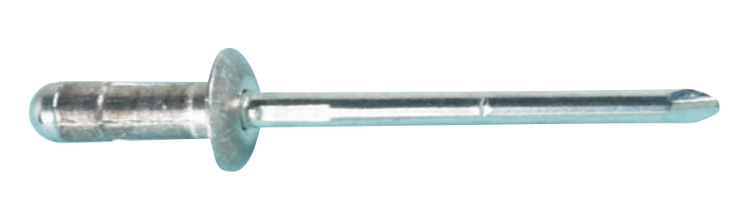

Bilde av Avex 1661-5307 ALST
Last ned bilde
Artikkelark
101010 1661-5307 3 6,7 0,8-4,3 6,5 10000
Installasjonsparametere
Artnr
101010
Type
1661-5307
Diameter, mm
3
Lengde, L, mm
6,7
Gripeområde, mm
0,8-4,3
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,1-3,3
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
10000
Betegnelse
Avex 1661-5307 ALST
EAN
7319611010104
Bilde av Avex 1661-5307 ALST
Last ned bilde
Artikkelark
101021 1661-0410 3,2 7,9 0,9-4,9 6,5 1000
Installasjonsparametere
Artnr
101021
Type
1661-0410
Diameter, mm
3,2
Lengde, L, mm
7,9
Gripeområde, mm
0,9-4,9
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1000
Betegnelse
Avex 1661-0410 ALST
EAN
7319611010210
Bilde av Avex 1661-0410 ALST
Last ned bilde
Artikkelark
101020 1661-0410 3,2 7,9 0,9-4,9 6,5 10000
Installasjonsparametere
Artnr
101020
Type
1661-0410
Diameter, mm
3,2
Lengde, L, mm
7,9
Gripeområde, mm
0,9-4,9
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
10000
Betegnelse
Avex 1661-0410 ALST
EAN
7319611010203
Bilde av Avex 1661-0410 ALST
Last ned bilde
Artikkelark
101023 1661-0412 3,2 9,6 1,2-6,3 6,5 1000
Installasjonsparametere
Artnr
101023
Type
1661-0412
Diameter, mm
3,2
Lengde, L, mm
9,6
Gripeområde, mm
1,2-6,3
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1000
Betegnelse
Avex 1661-0412 ALST
EAN
7319611010234
Bilde av Avex 1661-0412 ALST
Last ned bilde
Artikkelark
101022 1661-0412 3,2 9,6 0,9-4,9 6,5 8000
Installasjonsparametere
Artnr
101022
Type
1661-0412
Diameter, mm
3,2
Lengde, L, mm
9,6
Gripeområde, mm
0,9-4,9
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
8000
Betegnelse
Avex 1661-0412 ALST
EAN
7319611010227
Bilde av Avex 1661-0412 ALST
Last ned bilde
Artikkelark
101031 1661-0414 3,2 11,2 4,0-7,9 6,5 1000
Installasjonsparametere
Artnr
101031
Type
1661-0414
Diameter, mm
3,2
Lengde, L, mm
11,2
Gripeområde, mm
4,0-7,9
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1000
Betegnelse
Avex 1661-0414 ALST
EAN
7319611010319
Bilde av Avex 1661-0414 ALST
Last ned bilde
Artikkelark
101030 1661-0414 3,2 11,2 4,0-7,9 6,5 8000
Installasjonsparametere
Artnr
101030
Type
1661-0414
Diameter, mm
3,2
Lengde, L, mm
11,2
Gripeområde, mm
4,0-7,9
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
8000
Betegnelse
Avex 1661-0414 ALST
EAN
7319611010302
Bilde av Avex 1661-0414 ALST
Last ned bilde
Artikkelark
100981 1661-0416 3,2 13,6 5,5-9,5 6,5 500
Installasjonsparametere
Artnr
100981
Type
1661-0416
Diameter, mm
3,2
Lengde, L, mm
13,6
Gripeområde, mm
5,5-9,5
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0416 ALST
EAN
7319611009818
Bilde av Avex 1661-0416 ALST
Last ned bilde
Artikkelark
100980 1661-0416 3,2 13,6 5,5-9,5 6,5 8000
Installasjonsparametere
Artnr
100980
Type
1661-0416
Diameter, mm
3,2
Lengde, L, mm
13,6
Gripeområde, mm
5,5-9,5
Hode Ø, dk, mm
6,5
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,7
Uttrekkskraft borhull, kN
1
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
8000
Betegnelse
Avex 1661-0416 ALST
EAN
7319611009801
Bilde av Avex 1661-0416 ALST
Last ned bilde
Artikkelark
101041 1661-0508 4 6,3 0,5-3,2 8 500
Installasjonsparametere
Artnr
101041
Type
1661-0508
Diameter, mm
4
Lengde, L, mm
6,3
Gripeområde, mm
0,5-3,2
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1,1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0508 ALST
EAN
7319611010418
Bilde av Avex 1661-0508 ALST
Last ned bilde
Artikkelark
101040 1661-0508 4 6,3 0,5-3,2 8 7000
Installasjonsparametere
Artnr
101040
Type
1661-0508
Diameter, mm
4
Lengde, L, mm
6,3
Gripeområde, mm
0,5-3,2
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1,1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
7000
Betegnelse
Avex 1661-0508 ALST
EAN
7319611010401
Bilde av Avex 1661-0508 ALST
Last ned bilde
Artikkelark
101051 1661-0512 4 9,6 1,2-6,3 8 500
Installasjonsparametere
Artnr
101051
Type
1661-0512
Diameter, mm
4
Lengde, L, mm
9,6
Gripeområde, mm
1,2-6,3
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0512 ALST
EAN
7319611010517
Bilde av Avex 1661-0512 ALST
Last ned bilde
Artikkelark
101050 1661-0512 4 9,6 1,2-6,3 8 7000
Installasjonsparametere
Artnr
101050
Type
1661-0512
Diameter, mm
4
Lengde, L, mm
9,6
Gripeområde, mm
1,2-6,3
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
7000
Betegnelse
Avex 1661-0512 ALST
EAN
7319611010500
Bilde av Avex 1661-0512 ALST
Last ned bilde
Artikkelark
101061 1661-0516 4 12,7 4,0-9,6 8 500
Installasjonsparametere
Artnr
101061
Type
1661-0516
Diameter, mm
4
Lengde, L, mm
12,7
Gripeområde, mm
4,0-9,6
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0516 ALST
EAN
7319611010616
Bilde av Avex 1661-0516 ALST
Last ned bilde
Artikkelark
101060 1661-0516 4 12,7 4,0-9,6 8 6000
Installasjonsparametere
Artnr
101060
Type
1661-0516
Diameter, mm
4
Lengde, L, mm
12,7
Gripeområde, mm
4,0-9,6
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
6000
Betegnelse
Avex 1661-0516 ALST
EAN
7319611010609
Bilde av Avex 1661-0516 ALST
Last ned bilde
Artikkelark
101071 1661-0521 4 16,7 6,4-12,7 8 500
Installasjonsparametere
Artnr
101071
Type
1661-0521
Diameter, mm
4
Lengde, L, mm
16,7
Gripeområde, mm
6,4-12,7
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0521 ALST
EAN
7319611010715
Bilde av Avex 1661-0521 ALST
Last ned bilde
Artikkelark
101070 1661-0521 4 16,7 6,4-12,7 8 5000
Installasjonsparametere
Artnr
101070
Type
1661-0521
Diameter, mm
4
Lengde, L, mm
16,7
Gripeområde, mm
6,4-12,7
Hode Ø, dk, mm
8
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1
Uttrekkskraft borhull, kN
1,6
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
5000
Betegnelse
Avex 1661-0521 ALST
EAN
7319611010708
Bilde av Avex 1661-0521 ALST
Last ned bilde
Artikkelark
101081 1661-0613 4,8 10,3 1,6-6,3 9,9 500
Installasjonsparametere
Artnr
101081
Type
1661-0613
Diameter, mm
4,8
Lengde, L, mm
10,3
Gripeområde, mm
1,6-6,3
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,5
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
500
Betegnelse
Avex 1661-0613 ALST
EAN
7319611010814
Bilde av Avex 1661-0613 ALST
Last ned bilde
Artikkelark
101080 1661-0613 4,8 10,3 1,6-6,3 9,9 4000
Installasjonsparametere
Artnr
101080
Type
1661-0613
Diameter, mm
4,8
Lengde, L, mm
10,3
Gripeområde, mm
1,6-6,3
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,5
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
4000
Betegnelse
Avex 1661-0613 ALST
EAN
7319611010807
Bilde av Avex 1661-0613 ALST
Last ned bilde
Artikkelark
101091 1661-0619 4,8 15,1 4,8-11,1 9,9 250
Installasjonsparametere
Artnr
101091
Type
1661-0619
Diameter, mm
4,8
Lengde, L, mm
15,1
Gripeområde, mm
4,8-11,1
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,3
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
250
Betegnelse
Avex 1661-0619 ALST
EAN
7319611010913
Bilde av Avex 1661-0619 ALST
Last ned bilde
Artikkelark
101090 1661-0619 4,8 15,1 4,8-11,1 9,9 4000
Installasjonsparametere
Artnr
101090
Type
1661-0619
Diameter, mm
4,8
Lengde, L, mm
15,1
Gripeområde, mm
4,8-11,1
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,3
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
4000
Betegnelse
Avex 1661-0619 ALST
EAN
7319611010906
Bilde av Avex 1661-0619 ALST
Last ned bilde
Artikkelark
101101 1661-0621 4,8 16,7 6,4-12,7 9,9 250
Installasjonsparametere
Artnr
101101
Type
1661-0621
Diameter, mm
4,8
Lengde, L, mm
16,7
Gripeområde, mm
6,4-12,7
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,3
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
250
Betegnelse
Avex 1661-0621 ALST
EAN
7319611011019
Bilde av Avex 1661-0621 ALST
Last ned bilde
Artikkelark
101100 1661-0621 4,8 16,7 6,4-12,7 9,9 4000
Installasjonsparametere
Artnr
101100
Type
1661-0621
Diameter, mm
4,8
Lengde, L, mm
16,7
Gripeområde, mm
6,4-12,7
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,3
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
4000
Betegnelse
Avex 1661-0621 ALST
EAN
7319611011002
Bilde av Avex 1661-0621 ALST
Last ned bilde
Artikkelark
101111 1661-0631 4,8 24,5 12,7-19,8 9,9 250
Installasjonsparametere
Artnr
101111
Type
1661-0631
Diameter, mm
4,8
Lengde, L, mm
24,5
Gripeområde, mm
12,7-19,8
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,4
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
250
Betegnelse
Avex 1661-0631 ALST
EAN
7319611011118
Bilde av Avex 1661-0631 ALST
Last ned bilde
Artikkelark
101110 1661-0631 4,8 24,5 12,7-19,8 9,9 3000
Installasjonsparametere
Artnr
101110
Type
1661-0631
Diameter, mm
4,8
Lengde, L, mm
24,5
Gripeområde, mm
12,7-19,8
Hode Ø, dk, mm
9,9
Bor Ø, mm
4,9-5
Skjærstyrke, kN
1,4
Uttrekkskraft borhull, kN
2,3
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
3000
Betegnelse
Avex 1661-0631 ALST
EAN
7319611011101
Bilde av Avex 1661-0631 ALST
Last ned bilde
Artikkelark
100941 1661-6412 6,4 12 1,5-6,0 13 250
Installasjonsparametere
Artnr
100941
Type
1661-6412
Diameter, mm
6,4
Lengde, L, mm
12
Gripeområde, mm
1,5-6,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
250
Betegnelse
Avex 1661-6412 ALST
EAN
7319611009412
Bilde av Avex 1661-6412 ALST
Last ned bilde
Artikkelark
100940 1661-6412 6,4 12 1,5-6,0 13 1500
Installasjonsparametere
Artnr
100940
Type
1661-6412
Diameter, mm
6,4
Lengde, L, mm
12
Gripeområde, mm
1,5-6,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1500
Betegnelse
Avex 1661-6412 ALST
EAN
7319611009405
Bilde av Avex 1661-6412 ALST
Last ned bilde
Artikkelark
100951 1661-6415 6,4 15 4,0-9,0 13 250
Installasjonsparametere
Artnr
100951
Type
1661-6415
Diameter, mm
6,4
Lengde, L, mm
15
Gripeområde, mm
4,0-9,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
250
Betegnelse
Avex 1661-6415 ALST
EAN
7319611009511
Bilde av Avex 1661-6415 ALST
Last ned bilde
Artikkelark
100950 1661-6415 6,4 15 4,0-9,0 13 1500
Installasjonsparametere
Artnr
100950
Type
1661-6415
Diameter, mm
6,4
Lengde, L, mm
15
Gripeområde, mm
4,0-9,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1500
Betegnelse
Avex 1661-6415 ALST
EAN
7319611009504
Bilde av Avex 1661-6415 ALST
Last ned bilde
Artikkelark
100961 1661-6418 6,4 18 6,0-12,0 13 200
Installasjonsparametere
Artnr
100961
Type
1661-6418
Diameter, mm
6,4
Lengde, L, mm
18
Gripeområde, mm
6,0-12,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
200
Betegnelse
Avex 1661-6418 ALST
EAN
7319611009610
Bilde av Avex 1661-6418 ALST
Last ned bilde
Artikkelark
100960 1661-6418 6,4 18 6,0-12,0 13 1200
Installasjonsparametere
Artnr
100960
Type
1661-6418
Diameter, mm
6,4
Lengde, L, mm
18
Gripeområde, mm
6,0-12,0
Hode Ø, dk, mm
13
Bor Ø, mm
6,5-6,7
Skjærstyrke, kN
2,8
Uttrekkskraft borhull, kN
4
Material
Aluminium/Stål
Overflatebehandling
Elforzinket
Korrosjonsklasse
C2
Antall
1200
Betegnelse
Avex 1661-6418 ALST
EAN
7319611009603
Bilde av Avex 1661-6418 ALST
Last ned bilde
Artikkelark
