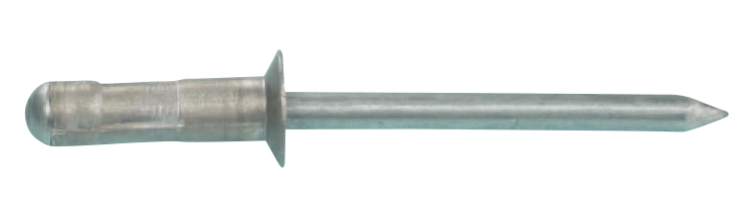

Blindnagle AL/ST AVEX multigrip forsenket

Forsenket hode og splint av stål

AVEX® Multigrip-nagle, med senkhode i aluminium og splint i stål. Bredt gripeområde og stor "blind" side gjør Avex perfekt for bruk i tynnplater.

AVEX®-naglens funksjon gir en innkapslet splint som gir sterke, vibrasjonssikre luft- og vanntette skjøter. Denne kvalitetsnaglen har en lang og pålitelig historie i et bredt spekter av bruksområder og bransjer. Bruksområder inkluderer kjøretøy, nyttekjøretøy, husholdningsapparater, elektronikk, elektrisk utstyr, metallkonstruksjoner og oppvarming og ventilasjon.

Materiale: Aluminium/Stål
Overflatebehandling: Elforzinket
Korrosivitetsklasse

Monteringsanvisning

Plasser naglens trekkstang i nagleverktøyet og sett den deretter inn i hullet. Naglehodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når trekkstangen knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle AL/ST AVEX multigrip forsenket.pdf
Art. nr Type Diameter, mm Lengde, L, mm Gripeområde, mm Hode Ø, dk, mm Antall
101251 1604-0412 3,2 9,5 2,4-6,3 5,3 1000
Installasjonsparametere
Artnr
101251
Type
1604-0412
Diameter, mm
3,2
Lengde, L, mm
9,5
Gripeområde, mm
2,4-6,3
Hode Ø, dk, mm
5,3
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,70
Uttrekkskraft borhull, kN
1,00
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
1000
Betegnelse
Avex 1604-0412 ALST FS
EAN
7319611012511
Bilde av Avex 1604-0412 ALST FS
Last ned bilde
Artikkelark
101250 1604-0412 3,2 9,5 2,4-6,3 5,3 10000
Installasjonsparametere
Artnr
101250
Type
1604-0412
Diameter, mm
3,2
Lengde, L, mm
9,5
Gripeområde, mm
2,4-6,3
Hode Ø, dk, mm
5,3
Bor Ø, mm
3,3-3,4
Skjærstyrke, kN
0,70
Uttrekkskraft borhull, kN
1,00
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
10000
Betegnelse
Avex 1604-0412 ALST FS
EAN
7319611012504
Bilde av Avex 1604-0412 ALST FS
Last ned bilde
Artikkelark
101261 1604-0514 4,0 11,1 2,8-7,9 6,3 500
Installasjonsparametere
Artnr
101261
Type
1604-0514
Diameter, mm
4,0
Lengde, L, mm
11,1
Gripeområde, mm
2,8-7,9
Hode Ø, dk, mm
6,3
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1,10
Uttrekkskraft borhull, kN
1,60
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Avex 1604-0514 ALST FS
EAN
7319611012610
Bilde av Avex 1604-0514 ALST FS
Last ned bilde
Artikkelark
101260 1604-0514 4,0 11,1 2,8-7,9 6,3 8000
Installasjonsparametere
Artnr
101260
Type
1604-0514
Diameter, mm
4,0
Lengde, L, mm
11,1
Gripeområde, mm
2,8-7,9
Hode Ø, dk, mm
6,3
Bor Ø, mm
4,1-4,2
Skjærstyrke, kN
1,10
Uttrekkskraft borhull, kN
1,60
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
8000
Betegnelse
Avex 1604-0514 ALST FS
EAN
7319611012603
Bilde av Avex 1604-0514 ALST FS
Last ned bilde
Artikkelark
101271 1604-0615 4,8 11,9 3,2-7,9 8,7 500
Installasjonsparametere
Artnr
101271
Type
1604-0615
Diameter, mm
4,8
Lengde, L, mm
11,9
Gripeområde, mm
3,2-7,9
Hode Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
1,50
Uttrekkskraft borhull, kN
2,30
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Avex 1604-0615 ALST FS
EAN
7319611012719
Bilde av Avex 1604-0615 ALST FS
Last ned bilde
Artikkelark
101270 1604-0615 4,8 11,9 3,2-7,9 8,7 4000
Installasjonsparametere
Artnr
101270
Type
1604-0615
Diameter, mm
4,8
Lengde, L, mm
11,9
Gripeområde, mm
3,2-7,9
Hode Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
1,50
Uttrekkskraft borhull, kN
2,30
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
4000
Betegnelse
Avex 1604-0615 ALST FS
EAN
7319611012702
Bilde av Avex 1604-0615 ALST FS
Last ned bilde
Artikkelark
101281 1604-0621 4,8 16,7 6,3-12,7 8,7 250
Installasjonsparametere
Artnr
101281
Type
1604-0621
Diameter, mm
4,8
Lengde, L, mm
16,7
Gripeområde, mm
6,3-12,7
Hode Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
1,50
Uttrekkskraft borhull, kN
2,30
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
250
Betegnelse
Avex 1604-0621 ALST FS
EAN
7319611012818
Bilde av Avex 1604-0621 ALST FS
Last ned bilde
Artikkelark
101280 1604-0621 4,8 16,7 6,3-12,7 8,7 4000
Installasjonsparametere
Artnr
101280
Type
1604-0621
Diameter, mm
4,8
Lengde, L, mm
16,7
Gripeområde, mm
6,3-12,7
Hode Ø, dk, mm
8,7
Bor Ø, mm
4,9-5,0
Skjærstyrke, kN
1,50
Uttrekkskraft borhull, kN
2,30
Korrosjonsklasse
C2
Overflatebehandling
Elforzinket
Antall
4000
Betegnelse
Avex 1604-0621 ALST FS
EAN
7319611012801
Bilde av Avex 1604-0621 ALST FS
Last ned bilde
Artikkelark
