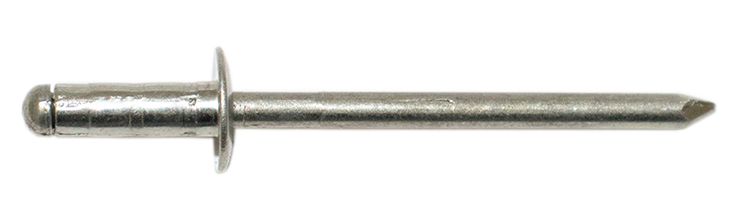

Blindnagle ST/ST AVEX multigrip

Panhode og splint av stål

AVEX® Multigrip-nagle, med panhode i stål og splint i stål. Bredt gripeområde og stor "blind" side gjør Avex perfekt for bruk i tynnplater.

AVEX®-naglens funksjon garanterer en innkapslet splint, som gir sterke, vibrasjonssikre luft- og vanntette skjøter. Denne kvalitetsnaglen har en lang og pålitelig historie i et bredt spekter av bruksområder og bransjer. Bruksområder inkluderer kjøretøy, nyttekjøretøy, husholdningsapparater, elektronikk, elektrisk utstyr, metallkonstruksjoner og oppvarming og ventilasjon.

Materiale: Stål/Stål

Overflatebehandling: Elforzinket

Utførelse: Typebetegnelse 1624

Monteringsanvisning

Plasser naglens trekkstang i nagleverktøyet og sett den deretter inn i hullet. Naglehodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når trekkstangen knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle ST/ST AVEX multigrip.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	112010	1624-0411	3,2	9,5	1,1-4,0	7,2	8000
Installasjonsparametere	Artnr 112010 Type 1624-0411 Diameter, mm 3,2 Lengde, L, mm 9,5 Gripeområde, mm 1,1-4,0 Hode Ø, dk, mm 7,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 1,7 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 8000 Betegnelse Avex 1624-0411 STST EAN 7319611120100	Last ned bilde Artikkelark Del via e-post
▼	112011	1624-0411	3,2	9,5	1,1-4,0	7,2	1000
Installasjonsparametere	Artnr 112011 Type 1624-0411 Diameter, mm 3,2 Lengde, L, mm 9,5 Gripeområde, mm 1,1-4,0 Hode Ø, dk, mm 7,2 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 1,3 Uttrekkskraft borhull, kN 1,7 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Avex 1624-0411 STST 3,2x9,5 EAN 7319611120117	Last ned bilde Artikkelark Del via e-post
▼	112060	1624-0508	4	6,8	2,0-4,0	8,1	3000
Installasjonsparametere	Artnr 112060 Type 1624-0508 Diameter, mm 4 Lengde, L, mm 6,8 Gripeområde, mm 2,0-4,0 Hode Ø, dk, mm 8,1 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,9 Uttrekkskraft borhull, kN 2,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 3000 Betegnelse Avex 1624-0508 STST EAN 7319611120605	Last ned bilde Artikkelark Del via e-post
▼	112061	1624-0508	4	6,8	2,0-4,0	8,1	1000
Installasjonsparametere	Artnr 112061 Type 1624-0508 Diameter, mm 4 Lengde, L, mm 6,8 Gripeområde, mm 2,0-4,0 Hode Ø, dk, mm 8,1 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,9 Uttrekkskraft borhull, kN 2,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Avex 1624-0508 STST 4,0x6,8 EAN 7319611120612	Last ned bilde Artikkelark Del via e-post
▼	112020	1624-0514	4	10,8	1,4-5,0	8,1	3000
Installasjonsparametere	Artnr 112020 Type 1624-0514 Diameter, mm 4 Lengde, L, mm 10,8 Gripeområde, mm 1,4-5,0 Hode Ø, dk, mm 8,1 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,9 Uttrekkskraft borhull, kN 2,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 3000 Betegnelse Avex 1624-0514 STST EAN 7319611120209	Last ned bilde Artikkelark Del via e-post
▼	112021	1624-0514	4	10,8	1,4-5,0	8,1	1000
Installasjonsparametere	Artnr 112021 Type 1624-0514 Diameter, mm 4 Lengde, L, mm 10,8 Gripeområde, mm 1,4-5,0 Hode Ø, dk, mm 8,1 Bor Ø, mm 4,1-4,2 Skjærstyrke, kN 1,9 Uttrekkskraft borhull, kN 2,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1000 Betegnelse Avex 1624-0514 STST EAN 7319611120216	Last ned bilde Artikkelark Del via e-post
▼	112030	1624-0612	4,8	10,2	1,2-4,8	9,8	2000
Installasjonsparametere	Artnr 112030 Type 1624-0612 Diameter, mm 4,8 Lengde, L, mm 10,2 Gripeområde, mm 1,2-4,8 Hode Ø, dk, mm 9,8 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,6 Uttrekkskraft borhull, kN 3,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2000 Betegnelse Avex 1624-0612 STST EAN 7319611120308	Last ned bilde Artikkelark Del via e-post
▼	112031	1624-0612	4,8	10,2	1,2-4,8	9,8	250
Installasjonsparametere	Artnr 112031 Type 1624-0612 Diameter, mm 4,8 Lengde, L, mm 10,2 Gripeområde, mm 1,2-4,8 Hode Ø, dk, mm 9,8 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,6 Uttrekkskraft borhull, kN 3,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Avex 1624-0612 STST 4,8x10,2 EAN 7319611120315	Last ned bilde Artikkelark Del via e-post
▼	112040	1624-0616	4,8	12,7	4,0-6,3	9,8	2000
Installasjonsparametere	Artnr 112040 Type 1624-0616 Diameter, mm 4,8 Lengde, L, mm 12,7 Gripeområde, mm 4,0-6,3 Hode Ø, dk, mm 9,8 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,6 Uttrekkskraft borhull, kN 3,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2000 Betegnelse Avex 1624-0616 STST EAN 7319611120407	Last ned bilde Artikkelark Del via e-post
▼	112041	1624-0616	4,8	12,7	4,0-6,3	9,8	250
Installasjonsparametere	Artnr 112041 Type 1624-0616 Diameter, mm 4,8 Lengde, L, mm 12,7 Gripeområde, mm 4,0-6,3 Hode Ø, dk, mm 9,8 Bor Ø, mm 4,9-5,0 Skjærstyrke, kN 3,6 Uttrekkskraft borhull, kN 3,3 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 250 Betegnelse Avex 1624-0616 STST 4,8x12,7 EAN 7319611120414	Last ned bilde Artikkelark Del via e-post
