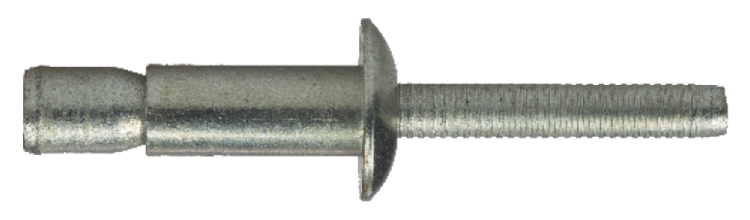

Blindnagle ST/ST MONOBOLT

Panhode og splint av stål (gulkromatert)

MONOBOLT® er et blindnaglesystem utviklet for bransjens krav til økonomi og høy holdfasthet i nagleskjøtene.

MONOBOLT® oppfyller luftfartsmyndighetenes krav til holdfasthet og sikkerhet. Naglen tåler varierende materialstørrelser og gir mindre kapitalbinding. Vibrasjonssikker da splinten er mekanisk låst ved naglehodet samt den er vanntett.

Materiale: Stål/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktinformasjon

Blindnagle ST/ST MONOBOLT.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	181010	2771-0613	4,8	10,4	1,6-6,9	10	3000
Installasjonsparametere	Artnr 181010 Type 2771-0613 Diameter, mm 4,8 Lengde, L, mm 10,4 Gripeområde, mm 1,6-6,9 Hode Ø, dk, mm 10 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 6,2 Uttrekkskraft borhull, kN 4,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 3000 Betegnelse Avibulb BN01-0816 STST EAN 7319611810100	Last ned bilde Artikkelark Del via e-post
▼	181020	2771-0617	4,8	13,6	1,6-11,1	10	2500
Installasjonsparametere	Artnr 181020 Type 2771-0617 Diameter, mm 4,8 Lengde, L, mm 13,6 Gripeområde, mm 1,6-11,1 Hode Ø, dk, mm 10 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 6,2 Uttrekkskraft borhull, kN 4,9 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 2500 Betegnelse Avibulb BN01-6010 STST EAN 7319611810209	Last ned bilde Artikkelark Del via e-post
▼	181030	2771-0817	6,4	14,1	2,0-9,5	13,3	1500
Installasjonsparametere	Artnr 181030 Type 2771-0817 Diameter, mm 6,4 Lengde, L, mm 14,1 Gripeområde, mm 2,0-9,5 Hode Ø, dk, mm 13,3 Bor Ø, mm 6,6-7,0 Skjærstyrke, kN 11,1 Uttrekkskraft borhull, kN 9,6 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1500 Betegnelse Avibulb BN01-6010 STST EAN 7319611810308	Last ned bilde Artikkelark Del via e-post
▼	181040	2771-0824	6,4	19,2	2,0-15,9	13,3	1250
Installasjonsparametere	Artnr 181040 Type 2771-0824 Diameter, mm 6,4 Lengde, L, mm 19,2 Gripeområde, mm 2,0-15,9 Hode Ø, dk, mm 13,3 Bor Ø, mm 6,6-7,0 Skjærstyrke, kN 11,1 Uttrekkskraft borhull, kN 9,6 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 1250 Betegnelse Avibulb BN01-6013 STST EAN 7319611810407	Last ned bilde Artikkelark Del via e-post
▼	181045	2771-1228	10	22	3,0-15,9	20,3	500
Installasjonsparametere	Artnr 181045 Type 2771-1228 Diameter, mm 10 Lengde, L, mm 22 Gripeområde, mm 3,0-15,9 Hode Ø, dk, mm 20,3 Bor Ø, mm 9,9-10,4 Skjærstyrke, kN 26,4 Uttrekkskraft borhull, kN 17,5 Material Stål/Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 500 Betegnelse Avibulb BN01-6013 STST EAN 7319611810452	Last ned bilde Artikkelark Del via e-post
