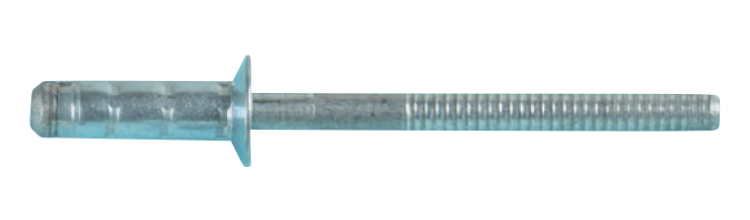

Blindnit ST/ST STAVEX® multigrip försänkt

Försänkt huvud och splint av stål

120 grader försänkt huvud. Utformad för att klara stora variationer i materialtjocklekar.

Denna multigripnit reducerar antalet varianter i tillverkningen och ger samtidigt extra bra hållfasthetsegenskaper. Spliten är fastlåst och ger täta och vibrationssäkra förband.

Material: Stål/Stål

Ytbehandling: Blankförzinkad

Utförande: Typbeteckning BS04

Monteringsanvisning

Placera nitens splint i nitverktyget och för sedan in niten i hålet. Splinthuvudet expanderar och drar ihop nitkroppen. Nitningen är klar när splinten brister vid en förutbestämd kraft.

Dokument

Produktblad

Blindnit ST/ST STAVEX® multigrip försänkt.pdf

	product.associatedproducts.sku	Typ	Diameter, mm	Längd, L, mm	Greppområde, mm	HuvudØ, dk, mm	Antal
▼	100875	BS04-0414	3,2	14	1,0-6,0	6	1000
Installationsparametrar	product.specifications.sku 100875 Typ BS04-0414 Diameter, mm 3,2 Längd, L, mm 14 Greppområde, mm 1,0-6,0 HuvudØ, dk, mm 6 BorrØ, mm 3,3-3,4 Skjuvhållfasthet, kN 0,9 Draghållfasthet, kN 1,1 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 1000 product.specifications.modelname Stavex BS04-0414 product.specifications.gtin 7319611008750	Ladda ner bild Artikelblad Dela via e-post
▼	100881	BS04-0614	4,8	13,7	2,4-6,4	8,8	250
Installationsparametrar	product.specifications.sku 100881 Typ BS04-0614 Diameter, mm 4,8 Längd, L, mm 13,7 Greppområde, mm 2,4-6,4 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 250 product.specifications.modelname Stavex BS04-0614 product.specifications.gtin 7319611008811	Ladda ner bild Artikelblad Dela via e-post
▼	100880	BS04-0614	4,8	13,7	2,4-6,4	8,8	3000
Installationsparametrar	product.specifications.sku 100880 Typ BS04-0614 Diameter, mm 4,8 Längd, L, mm 13,7 Greppområde, mm 2,4-6,4 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 3000 product.specifications.modelname Stavex BS04-0614 product.specifications.gtin 7319611008804	Ladda ner bild Artikelblad Dela via e-post
▼	100891	BS04-0618	4,8	17	2,4-9,5	8,8	250
Installationsparametrar	product.specifications.sku 100891 Typ BS04-0618 Diameter, mm 4,8 Längd, L, mm 17 Greppområde, mm 2,4-9,5 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 250 product.specifications.modelname Stavex BS04-0618 product.specifications.gtin 7319611008910	Ladda ner bild Artikelblad Dela via e-post
▼	100890	BS04-0618	4,8	17	2,4-9,5	8,8	3000
Installationsparametrar	product.specifications.sku 100890 Typ BS04-0618 Diameter, mm 4,8 Längd, L, mm 17 Greppområde, mm 2,4-9,5 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 3000 product.specifications.modelname Stavex BS04-0618 product.specifications.gtin 7319611008903	Ladda ner bild Artikelblad Dela via e-post
▼	100901	BS04-0622	4,8	20,1	6,4-12,7	8,8	250
Installationsparametrar	product.specifications.sku 100901 Typ BS04-0622 Diameter, mm 4,8 Längd, L, mm 20,1 Greppområde, mm 6,4-12,7 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 250 product.specifications.modelname Stavex BS04-0622 product.specifications.gtin 7319611009016	Ladda ner bild Artikelblad Dela via e-post
▼	100900	BS04-0622	4,8	20,1	6,4-12,7	8,8	4000
Installationsparametrar	product.specifications.sku 100900 Typ BS04-0622 Diameter, mm 4,8 Längd, L, mm 20,1 Greppområde, mm 6,4-12,7 HuvudØ, dk, mm 8,8 BorrØ, mm 4,9-5,0 Skjuvhållfasthet, kN 2,9 Draghållfasthet, kN 2,9 Material Stål/Stål Ytbehandling Blankförzinkad Korrosivitetsklass C1 Antal 4000 product.specifications.modelname Stavex BS04-0622 product.specifications.gtin 7319611009009	Ladda ner bild Artikelblad Dela via e-post
