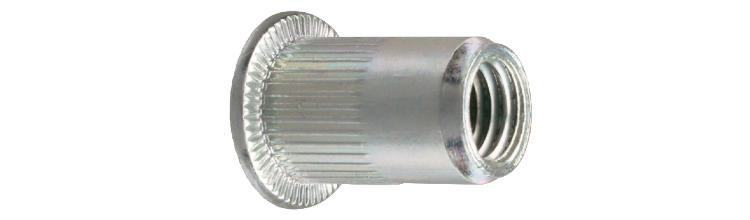

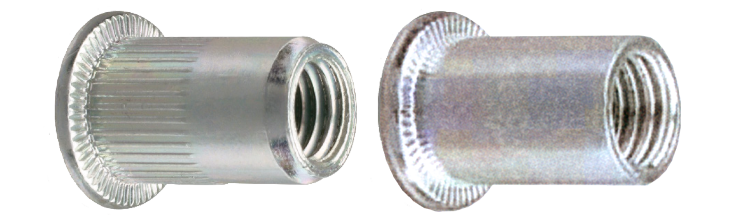

Blindnaglemutter A2 flatt hode åpen

Flatt hode ÅPEN

Foruten en enkel og rask montering, gir Blindnaglemutter en sterk muttergjenge i tynne materialer i rustfritt stål.

Mutteren monteres blindt fra den ene siden med hånd- eller elektroverktøy, noe som gjør den ideell for bruk i lukkede profiler, rør etc. Hulldimensjoner i jevne metriske dimensjoner forenkler boringen.

Materiale: Rustfritt stål A2

Miljø: For utendørs bruk

Monteringsanvisning

1) Skru blindnaglemutteren på trekkdoren slik at doren er i flukt med blindnaglemutteren. Med lukket blindnaglemutter, skru til den stopper. 2) Juster munnstykket slik at det ligger mot blindnaglemutteren. 3) Sett blindnaglemutteren inn i det stansede eller borede hullet. 4) Installasjonsverktøyet trekker i trekkdoren, og blindnaglemutteren krympes fast på baksiden av materialet. 5) Skru ut trekkdoren. 6) Kontroller at riktig krymping oppnås. Ikke for lite / ikke for mye krymping, juster til riktig krymping oppnås. 7) Kontroller at blindnaglemutteren sitter godt fast. 8) Monter delen.

Dokument

Produktinformasjon

Blindnaglemutter A2 flatt hode åpen.pdf

	Art. nr	Gjenge Ø, mm	Gripeområde, mm	Hull Ø, mm	Rillor	Hode Ø, dk, mm	Antall
▼	460410	M3	0,3-1,0	5	-	7,0	200
Installasjonsparametere	Artnr 460410 Gjenge Ø, mm M3 Gripeområde, mm 0,3-1,0 Hull Ø, mm 5 Rillor - Hode Ø, dk, mm 7,0 Type M3C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M3 A2 flatt hode åpen EAN 7319614604102	Last ned bilde Artikkelark Del via e-post
▼	460412	M3	2,0-3,0	5	Ja	7,0	200
Installasjonsparametere	Artnr 460412 Gjenge Ø, mm M3 Gripeområde, mm 2,0-3,0 Hull Ø, mm 5 Rillor Ja Hode Ø, dk, mm 7,0 Type M3L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M3 A2 flatt hode åpen EAN 7319614604126	Last ned bilde Artikkelark Del via e-post

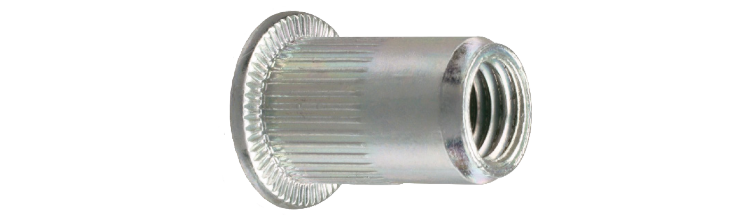

▼	460413	M4	0,3-2,5	6	Ja	9,0	200
Installasjonsparametere	Artnr 460413 Gjenge Ø, mm M4 Gripeområde, mm 0,3-2,5 Hull Ø, mm 6 Rillor Ja Hode Ø, dk, mm 9,0 Type M4C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M4 A2 flatt hode åpen EAN 7319614604133	Last ned bilde Artikkelark Del via e-post
▼	460414	M4	2,5-4,0	6	-	9,0	200
Installasjonsparametere	Artnr 460414 Gjenge Ø, mm M4 Gripeområde, mm 2,5-4,0 Hull Ø, mm 6 Rillor - Hode Ø, dk, mm 9,0 Type M4L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M4 A2 flatt hode åpen EAN 7319614604140	Last ned bilde Artikkelark Del via e-post
▼	460415	M5	0,5-3,0	7	Ja	10,0	200
Installasjonsparametere	Artnr 460415 Gjenge Ø, mm M5 Gripeområde, mm 0,5-3,0 Hull Ø, mm 7 Rillor Ja Hode Ø, dk, mm 10,0 Type M5C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M5 A2 flatt hode åpen EAN 7319614604157	Last ned bilde Artikkelark Del via e-post

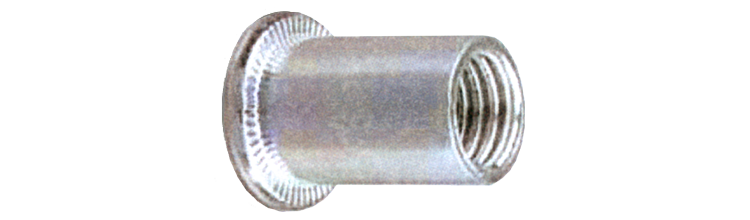

▼	460416	M5	3,0-5,0	7	-	10,0	200
Installasjonsparametere	Artnr 460416 Gjenge Ø, mm M5 Gripeområde, mm 3,0-5,0 Hull Ø, mm 7 Rillor - Hode Ø, dk, mm 10,0 Type M5L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M5 A2 flatt hode åpen EAN 7319614604164	Last ned bilde Artikkelark Del via e-post
▼	460417	M6	0,5-3,0	9	Ja	12,0	200
Installasjonsparametere	Artnr 460417 Gjenge Ø, mm M6 Gripeområde, mm 0,5-3,0 Hull Ø, mm 9 Rillor Ja Hode Ø, dk, mm 12,0 Type M6C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M6 A2 flatt hode åpen EAN 7319614604171	Last ned bilde Artikkelark Del via e-post
▼	460418	M6	3,0-5,5	9	Ja	12,0	200
Installasjonsparametere	Artnr 460418 Gjenge Ø, mm M6 Gripeområde, mm 3,0-5,5 Hull Ø, mm 9 Rillor Ja Hode Ø, dk, mm 12,0 Type M6L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M6 A2 flatt hode åpen EAN 7319614604188	Last ned bilde Artikkelark Del via e-post
▼	460419	M8	0,8-3,5	11	Ja	15,0	200
Installasjonsparametere	Artnr 460419 Gjenge Ø, mm M8 Gripeområde, mm 0,8-3,5 Hull Ø, mm 11 Rillor Ja Hode Ø, dk, mm 15,0 Type M8C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M8 A2 flatt hode åpen EAN 7319614604195	Last ned bilde Artikkelark Del via e-post
▼	460420	M8	3,5-6,0	11	Ja	15,0	200
Installasjonsparametere	Artnr 460420 Gjenge Ø, mm M8 Gripeområde, mm 3,5-6,0 Hull Ø, mm 11 Rillor Ja Hode Ø, dk, mm 15,0 Type M8L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M8 A2 flatt hode åpen EAN 7319614604201	Last ned bilde Artikkelark Del via e-post
▼	460421	M10	1,0-3,5	13	Ja	17,0	200
Installasjonsparametere	Artnr 460421 Gjenge Ø, mm M10 Gripeområde, mm 1,0-3,5 Hull Ø, mm 13 Rillor Ja Hode Ø, dk, mm 17,0 Type M10C Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/C M10 A2 flatt hode åpen EAN 7319614604218	Last ned bilde Artikkelark Del via e-post
▼	460422	M10	3,5-6,0	13	Ja	17,0	200
Installasjonsparametere	Artnr 460422 Gjenge Ø, mm M10 Gripeområde, mm 3,5-6,0 Hull Ø, mm 13 Rillor Ja Hode Ø, dk, mm 17,0 Type M10L Korrosjonsklasse C4 Antall 200 Betegnelse Blindnaglemutter FTT/L M10 A2 flatt hode åpen EAN 7319614604225	Last ned bilde Artikkelark Del via e-post
