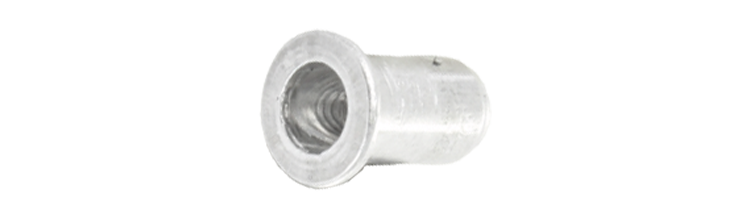

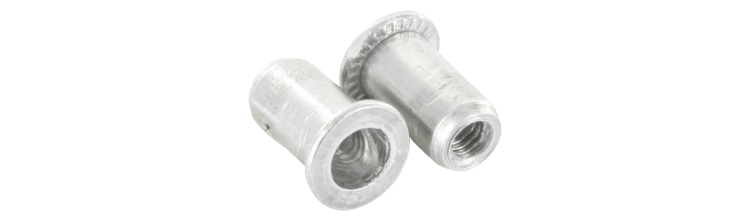

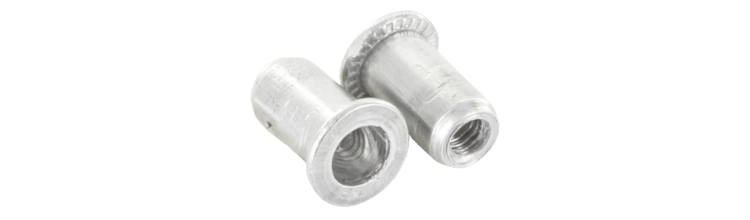

Blindnaglemutter AL flatt hode åpen

Flatt hode ÅPEN

Hodeutformingen absorberer høye aksiale krefter og gir et sterkt og stabilt feste.

I tillegg til en enkel og rask montering gir Blindnaglemutter en sterk muttergjenge i tynne materialer i både stål og aluminium. Mutteren monteres blindt fra den ene siden med hånd- eller elektroverktøy, noe som gjør den ideell for bruk i lukkede profiler, rør etc. Hulldimensjoner i jevne metriske dimensjoner forenkler boringen.

Materiale: Aluminium

Miljø: For utendørs bruk på værbeskyttede steder

Monteringsanvisning

1) Skru blindnaglemutteren på trekkdoren slik at doren er i flukt med blindnaglemutteren. Med lukket blindnaglemutter, skru til den stopper. 2) Juster munnstykket slik at det ligger mot blindnaglemutteren. 3) Sett blindnaglemutteren inn i det stansede eller borede hullet. 4) Installasjonsverktøyet trekker i trekkdoren, og blindnaglemutteren krympes fast på baksiden av materialet. 5) Skru ut trekkdoren. 6) Kontroller at riktig krymping oppnås. Ikke for lite / ikke for mye krymping, juster til riktig krymping oppnås. 7) Kontroller at blindnaglemutteren sitter godt fast. 8) Monter delen.

Dokument

Produktinformasjon

Blindnaglemutter AL flatt hode åpen.pdf

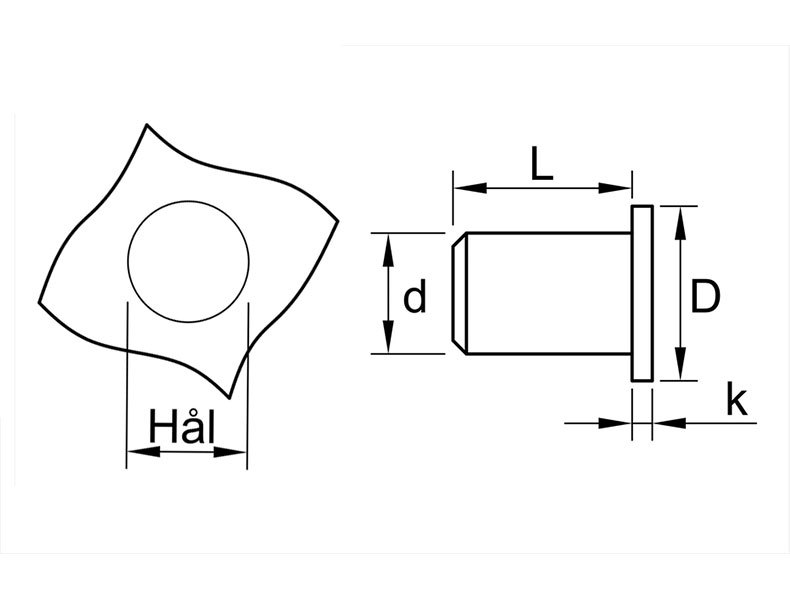

	Art. nr	Gjenge Ø, mm	Gripeområde, mm	Hull Ø, mm	Rillor	Hode Ø, dk, mm	Antall
▼	460210	M3	0,3-1,8	5	-	7,0	500
Installasjonsparametere	Artnr 460210 Gjenge Ø, mm M3 Gripeområde, mm 0,3-1,8 Hull Ø, mm 5 Rillor - Hode Ø, dk, mm 7,0 Type M3C Korrosjonsklasse C2 Antall 500 Betegnelse Blindnaglemutter FTT/C M3 Alum. flatt hode åpen EAN 7319614602108	Last ned bilde Artikkelark Del via e-post
▼	460220	M4	0,3-2,5	6	-	9,0	500
Installasjonsparametere	Artnr 460220 Gjenge Ø, mm M4 Gripeområde, mm 0,3-2,5 Hull Ø, mm 6 Rillor - Hode Ø, dk, mm 9,0 Type M4C Korrosjonsklasse C2 NOBB Nr 60169311 Antall 500 Betegnelse Blindnaglemutter FTT/C M4 Alum. flatt hode åpen EAN 7319614602207	Last ned bilde Artikkelark Del via e-post
▼	460225	M4	2,5-4,0	6	-	9,0	500
Installasjonsparametere	Artnr 460225 Gjenge Ø, mm M4 Gripeområde, mm 2,5-4,0 Hull Ø, mm 6 Rillor - Hode Ø, dk, mm 9,0 Type M4L Korrosjonsklasse C2 NOBB Nr 60169306 Antall 500 Betegnelse Blindnaglemutter FTT/L M4 Alum. flatt hode åpen EAN 7319614602252	Last ned bilde Artikkelark Del via e-post
▼	460230	M5	0,5-3,0	7	-	10,0	500
Installasjonsparametere	Artnr 460230 Gjenge Ø, mm M5 Gripeområde, mm 0,5-3,0 Hull Ø, mm 7 Rillor - Hode Ø, dk, mm 10,0 Type M5C Korrosjonsklasse C2 NOBB Nr 60169307 Antall 500 Betegnelse Blindnaglemutter FTT/C M5 Alum. flatt hode åpen EAN 7319614602306	Last ned bilde Artikkelark Del via e-post
▼	460235	M5	3,0-5,0	7	-	10,0	500
Installasjonsparametere	Artnr 460235 Gjenge Ø, mm M5 Gripeområde, mm 3,0-5,0 Hull Ø, mm 7 Rillor - Hode Ø, dk, mm 10,0 Type M5L Korrosjonsklasse C2 NOBB Nr 60169308 Antall 500 Betegnelse Blindnaglemutter FTT/L M5 Alum. flatt hode åpen EAN 7319614602351	Last ned bilde Artikkelark Del via e-post
▼	460240	M6	0,5-2,3	9	-	12,0	500
Installasjonsparametere	Artnr 460240 Gjenge Ø, mm M6 Gripeområde, mm 0,5-2,3 Hull Ø, mm 9 Rillor - Hode Ø, dk, mm 12,0 Type M6C Korrosjonsklasse C2 NOBB Nr 60169312 Antall 500 Betegnelse Blindnaglemutter FTT/C M6 Alum. flatt hode åpen EAN 7319614602405	Last ned bilde Artikkelark Del via e-post
▼	460245	M6	2,3-4,0	9	-	12,0	500
Installasjonsparametere	Artnr 460245 Gjenge Ø, mm M6 Gripeområde, mm 2,3-4,0 Hull Ø, mm 9 Rillor - Hode Ø, dk, mm 12,0 Type M6M Korrosjonsklasse C2 NOBB Nr 60169309 Antall 500 Betegnelse Blindnaglemutter FTT/M M6 Alum. flatt hode åpen EAN 7319614602450	Last ned bilde Artikkelark Del via e-post
▼	460250	M6	4,0-6,0	9	-	12,0	500
Installasjonsparametere	Artnr 460250 Gjenge Ø, mm M6 Gripeområde, mm 4,0-6,0 Hull Ø, mm 9 Rillor - Hode Ø, dk, mm 12,0 Type M6L Korrosjonsklasse C2 Antall 500 Betegnelse Blindnaglemutter FTT/L M6 Alum. flatt hode åpen EAN 7319614602504	Last ned bilde Artikkelark Del via e-post
▼	460255	M8	0,8-3,5	11	-	15,0	500
Installasjonsparametere	Artnr 460255 Gjenge Ø, mm M8 Gripeområde, mm 0,8-3,5 Hull Ø, mm 11 Rillor - Hode Ø, dk, mm 15,0 Type M8C Korrosjonsklasse C2 NOBB Nr 60169310 Antall 500 Betegnelse Blindnaglemutter FTT/C M8 Alum. flatt hode åpen EAN 7319614602559	Last ned bilde Artikkelark Del via e-post
▼	460260	M8	3,5-6,0	11	-	15,0	250
Installasjonsparametere	Artnr 460260 Gjenge Ø, mm M8 Gripeområde, mm 3,5-6,0 Hull Ø, mm 11 Rillor - Hode Ø, dk, mm 15,0 Type M8L Korrosjonsklasse C2 Antall 250 Betegnelse Blindnaglemutter FTT/L M8 Alum. flatt hode åpen EAN 7319614602603	Last ned bilde Artikkelark Del via e-post
