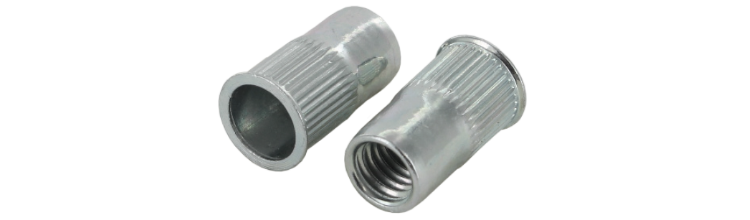

Blindnaglemutter ST NUTSERT selvsenkende åpen

Senkhode

Moderne, enkel og kostnadseffektiv blindnaglemutter NUTSERT

Gir en sterk muttergjenge i tynne materialer. Mutteren monteres blindt fra den ene siden, noe som gjør den ideell for bruk i ulike lukkede profiler, som for eksempel rør. Mutteren monteres med hånd-, luftverktøy eller automatisk med AUTOSERT.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1) Skru blindnaglemutteren på trekkdoren slik at doren er i flukt med blindnaglemutteren. Med lukket blindnaglemutter, skru til den stopper. 2) Juster munnstykket slik at det ligger mot blindnaglemutteren. 3) Sett blindnaglemutteren inn i det stansede eller borede hullet. 4) Installasjonsverktøyet trekker i trekkdoren, og blindnaglemutteren krympes fast på baksiden av materialet. 5) Skru ut trekkdoren. 6) Kontroller at riktig krymping oppnås. Ikke for lite / ikke for mye krymping, juster til riktig krymping oppnås. 7) Kontroller at blindnaglemutteren sitter godt fast. 8) Monter delen.

Dokument

Produktinformasjon

Blindnaglemutter ST NUTSERT selvsenkende åpen.pdf

	Art. nr	Gjenge Ø, mm	Gripeområde, mm	Hull Ø, mm	Rillor	Hode Ø, dk, mm	Antall
▼	411221	M3	0,5-1,5	4,8	-	5,8	500
Installasjonsparametere	Artnr 411221 Gjenge Ø, mm M3 Gripeområde, mm 0,5-1,5 Hull Ø, mm 4,8 Rillor - Hode Ø, dk, mm 5,8 Type 70310 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Nutsert 9658-0310 ST EAN 7319614112218	Last ned bilde Artikkelark Del via e-post
▼	411231	M4	0,5-2,0	6,4	-	6,9	500
Installasjonsparametere	Artnr 411231 Gjenge Ø, mm M4 Gripeområde, mm 0,5-2,0 Hull Ø, mm 6,4 Rillor - Hode Ø, dk, mm 6,9 Type 70413 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Nutsert 9658-0413 ST EAN 7319614112317	Last ned bilde Artikkelark Del via e-post
▼	411241	M5	0,5-3,0	7,2	-	8,0	500
Installasjonsparametere	Artnr 411241 Gjenge Ø, mm M5 Gripeområde, mm 0,5-3,0 Hull Ø, mm 7,2 Rillor - Hode Ø, dk, mm 8,0 Type 70514 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Nutsert 9658-0514 ST EAN 7319614112416	Last ned bilde Artikkelark Del via e-post
▼	411251	M6	0,8-3,3	9,6	-	10,7	500
Installasjonsparametere	Artnr 411251 Gjenge Ø, mm M6 Gripeområde, mm 0,8-3,3 Hull Ø, mm 9,6 Rillor - Hode Ø, dk, mm 10,7 Type 70619 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Nutsert 9658-0619 ST EAN 7319614112515	Last ned bilde Artikkelark Del via e-post
▼	411261	M8	0,9-3,7	10,6	-	11,7	250
Installasjonsparametere	Artnr 411261 Gjenge Ø, mm M8 Gripeområde, mm 0,9-3,7 Hull Ø, mm 10,6 Rillor - Hode Ø, dk, mm 11,7 Type 75821 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Nutsert 9658-5821 ST EAN 7319614112614	Last ned bilde Artikkelark Del via e-post
▼	411281	M10	1,0-3,6	14,2	-	16,2	250
Installasjonsparametere	Artnr 411281 Gjenge Ø, mm M10 Gripeområde, mm 1,0-3,6 Hull Ø, mm 14,2 Rillor - Hode Ø, dk, mm 16,2 Type 72022 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Nutsert 9658-2022 ST EAN 7319614112812	Last ned bilde Artikkelark Del via e-post
