Blindnaglemutter ST Flatt hode åpen

Flatt hode ÅPEN

Med en enkel og rask montering gir Blindnaglemutter en sterk muttergjenge i tynne materialer i både stål og aluminium.

Mutteren monteres blindt fra den ene siden, noe som gjør den ideell for bruk i lukkede profiler som rør etc. Hulldimensjoner i jevne metriske dimensjoner forenkler boringen. Ingen utsparing er nødvendig for å få en jevn overflate.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For innendørs bruk
Korrosivitetsklasse
Blindmutter Åpen
entityproperties.propertynames.ep_prod_icons.p-00221

Monteringsanvisning

product.sketchpicture.titletext

Dokument

Produktinformasjon

Blindnaglemutter ST Flatt hode åpen.pdf
Art. nr Gjenge Ø, mm Gripeområde, mm Hull Ø, mm Rillor Uttrekksverdi, kN Antall
460370 M3 0,3-1,8 5 - 4,3 500
Installasjonsparametere
Artnr
460370
Gjenge Ø, mm
M3
Gripeområde, mm
0,3-1,8
Hull Ø, mm
5
Rillor
-
Uttrekksverdi, kN
4,3
Type
M3C
Hode Ø, dk, mm
7,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/C M3 flatt hode åpen
EAN
7319614603709

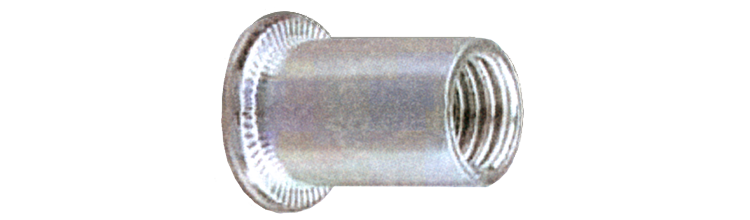

Bilde av Blindnaglemutter FTT/C M3 flatt hode åpen
Last ned bilde
Artikkelark
460371 M3 1,8-3,0 5 - 4,3 500
Installasjonsparametere
Artnr
460371
Gjenge Ø, mm
M3
Gripeområde, mm
1,8-3,0
Hull Ø, mm
5
Rillor
-
Uttrekksverdi, kN
4,3
Type
M3L
Hode Ø, dk, mm
7,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/L M3 flatt hode åpen
EAN
7319614603716
Bilde av Blindnaglemutter FTT/L M3 flatt hode åpen
Last ned bilde
Artikkelark
460372 M4 0,3-2,5 6 Ja 7,3 500
Installasjonsparametere
Artnr
460372
Gjenge Ø, mm
M4
Gripeområde, mm
0,3-2,5
Hull Ø, mm
6
Rillor
Ja
Uttrekksverdi, kN
7,3
Type
M4C
Hode Ø, dk, mm
9,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/C M4 flatt hode åpen
EAN
7319614603723
Bilde av Blindnaglemutter FTT/C M4 flatt hode åpen
Last ned bilde
Artikkelark
460373 M4 2,5-4,0 6 Ja 7,3 500
Installasjonsparametere
Artnr
460373
Gjenge Ø, mm
M4
Gripeområde, mm
2,5-4,0
Hull Ø, mm
6
Rillor
Ja
Uttrekksverdi, kN
7,3
Type
M4L
Hode Ø, dk, mm
9,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/L M4 flatt hode åpen
EAN
7319614603730
Bilde av Blindnaglemutter FTT/L M4 flatt hode åpen
Last ned bilde
Artikkelark
460374 M5 0,5-3,0 7 Ja 11,4 500
Installasjonsparametere
Artnr
460374
Gjenge Ø, mm
M5
Gripeområde, mm
0,5-3,0
Hull Ø, mm
7
Rillor
Ja
Uttrekksverdi, kN
11,4
Type
M5C
Hode Ø, dk, mm
10,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/C M5 flatt hode åpen
EAN
7319614603747
Bilde av Blindnaglemutter FTT/C M5 flatt hode åpen
Last ned bilde
Artikkelark
460375 M5 3,0-5,0 7 Ja 11,4 500
Installasjonsparametere
Artnr
460375
Gjenge Ø, mm
M5
Gripeområde, mm
3,0-5,0
Hull Ø, mm
7
Rillor
Ja
Uttrekksverdi, kN
11,4
Type
M5L
Hode Ø, dk, mm
10,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/L M5 flatt hode åpen
EAN
7319614603754
Bilde av Blindnaglemutter FTT/L M5 flatt hode åpen
Last ned bilde
Artikkelark
460376 M6 0,5-3,0 9 Ja 16,9 500
Installasjonsparametere
Artnr
460376
Gjenge Ø, mm
M6
Gripeområde, mm
0,5-3,0
Hull Ø, mm
9
Rillor
Ja
Uttrekksverdi, kN
16,9
Type
M6C
Hode Ø, dk, mm
12,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/C M6 flatt hode åpen
EAN
7319614603761
Bilde av Blindnaglemutter FTT/C M6 flatt hode åpen
Last ned bilde
Artikkelark
460378 M6 3,0-5,5 9 Ja 16,9 500
Installasjonsparametere
Artnr
460378
Gjenge Ø, mm
M6
Gripeområde, mm
3,0-5,5
Hull Ø, mm
9
Rillor
Ja
Uttrekksverdi, kN
16,9
Type
M6L
Hode Ø, dk, mm
12,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
500
Betegnelse
Blindnaglemutter FTT/L M6 flatt hode åpen
EAN
7319614603785
Bilde av Blindnaglemutter FTT/L M6 flatt hode åpen
Last ned bilde
Artikkelark
460379 M8 0,8-3,5 11 Ja 24,2 250
Installasjonsparametere
Artnr
460379
Gjenge Ø, mm
M8
Gripeområde, mm
0,8-3,5
Hull Ø, mm
11
Rillor
Ja
Uttrekksverdi, kN
24,2
Type
M8C
Hode Ø, dk, mm
15,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
250
Betegnelse
Blindnaglemutter FTT/C M8 flatt hode åpen
EAN
7319614603792

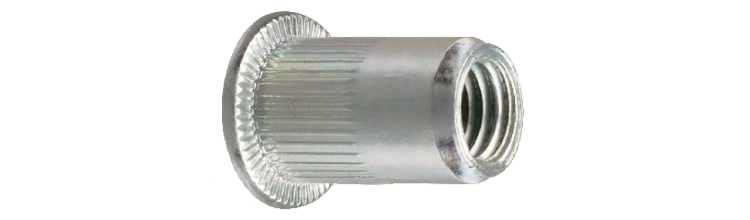

Bilde av Blindnaglemutter FTT/C M8 flatt hode åpen
Last ned bilde
Artikkelark
460380 M8 3,5-6,0 11 Ja 24,2 250
Installasjonsparametere
Artnr
460380
Gjenge Ø, mm
M8
Gripeområde, mm
3,5-6,0
Hull Ø, mm
11
Rillor
Ja
Uttrekksverdi, kN
24,2
Type
M8L
Hode Ø, dk, mm
15,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
250
Betegnelse
Blindnaglemutter FTT/L M8 flatt hode åpen
EAN
7319614603808
Bilde av Blindnaglemutter FTT/L M8 flatt hode åpen
Last ned bilde
Artikkelark
460381 M10 1,0-3,5 13 Ja 31 250
Installasjonsparametere
Artnr
460381
Gjenge Ø, mm
M10
Gripeområde, mm
1,0-3,5
Hull Ø, mm
13
Rillor
Ja
Uttrekksverdi, kN
31
Type
M10C
Hode Ø, dk, mm
17,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
250
Betegnelse
Blindnaglemutter FTT/C M10 flatt hode åpen
EAN
7319614603815
Bilde av Blindnaglemutter FTT/C M10 flatt hode åpen
Last ned bilde
Artikkelark
460382 M10 3,5-6,0 13 Ja 31 250
Installasjonsparametere
Artnr
460382
Gjenge Ø, mm
M10
Gripeområde, mm
3,5-6,0
Hull Ø, mm
13
Rillor
Ja
Uttrekksverdi, kN
31
Type
M10L
Hode Ø, dk, mm
17,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
250
Betegnelse
Blindnaglemutter FTT/L M10 flatt hode åpen
EAN
7319614603822
Bilde av Blindnaglemutter FTT/L M10 flatt hode åpen
Last ned bilde
Artikkelark
460383 M12 1,0-4,0 16 - 47,5 200
Installasjonsparametere
Artnr
460383
Gjenge Ø, mm
M12
Gripeområde, mm
1,0-4,0
Hull Ø, mm
16
Rillor
-
Uttrekksverdi, kN
47,5
Type
M12C
Hode Ø, dk, mm
23,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
200
Betegnelse
Blindnaglemutter FTT/C M12 flatt hode åpen
EAN
7319614603839
Bilde av Blindnaglemutter FTT/C M12 flatt hode åpen
Last ned bilde
Artikkelark
460384 M12 4,0-7,0 16 - 47,5 200
Installasjonsparametere
Artnr
460384
Gjenge Ø, mm
M12
Gripeområde, mm
4,0-7,0
Hull Ø, mm
16
Rillor
-
Uttrekksverdi, kN
47,5
Type
M12L
Hode Ø, dk, mm
23,0
Korrosjonsklasse
C1
Overflatebehandling
Elforzinket
Antall
200
Betegnelse
Blindnaglemutter FTT/L M12 flatt hode åpen
EAN
7319614603846
Bilde av Blindnaglemutter FTT/L M12 flatt hode åpen
Last ned bilde
Artikkelark
