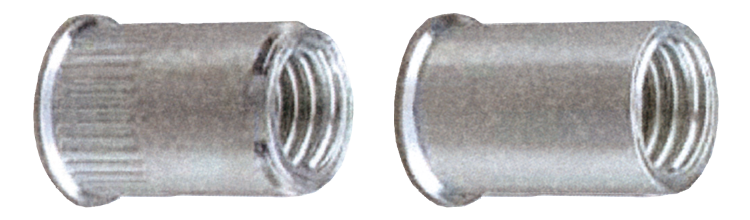

Blindnaglemutter ST selvsenkende åpen

Senkhode ÅPEN

I tillegg til en enkel og rask montering, gir Blindnaglemutter en sterk muttergjenge i tynne materialer i både stål og aluminium.

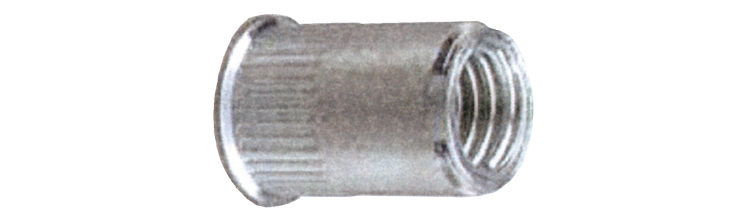

Mutteren monteres blindt fra den ene siden med hånd- eller elektroverktøy, noe som gjør den ideell for bruk i lukkede profiler, rør etc. Hulldimensjoner i jevne metriske dimensjoner forenkler boringen. FTT er utstyrt med riller under hodet, som gir ekstra vridningssikkerhet.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1) Skru blindnaglemutteren på trekkdoren slik at doren er i flukt med blindnaglemutteren. Med lukket blindnaglemutter, skru til den stopper. 2) Juster munnstykket slik at det ligger mot blindnaglemutteren. 3) Sett blindnaglemutteren inn i det stansede eller borede hullet. 4) Installasjonsverktøyet trekker i trekkdoren, og blindnaglemutteren krympes fast på baksiden av materialet. 5) Skru ut trekkdoren. 6) Kontroller at riktig krymping oppnås. Ikke for lite / ikke for mye krymping, juster til riktig krymping oppnås. 7) Kontroller at blindnaglemutteren sitter godt fast. 8) Monter delen.

Dokument

Produktinformasjon

Blindnaglemutter ST selvsenkende åpen.pdf

	Art. nr	Gjenge Ø, mm	Gripeområde, mm	Hull Ø, mm	Rillor	Uttrekksverdi, kN	Antall
▼	460350	M3	0,5-1,5	5	-		500

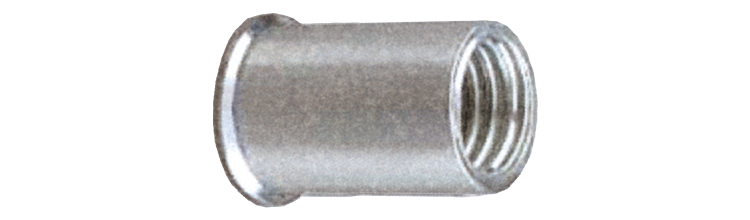

Installasjonsparametere	Artnr 460350 Gjenge Ø, mm M3 Gripeområde, mm 0,5-1,5 Hull Ø, mm 5 Rillor - Uttrekksverdi, kN Type M3C Hode Ø, dk, mm 5,5 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/C M3 ST FS åpen EAN 7319614603501	Last ned bilde Artikkelark Del via e-post
▼	460351	M3	1,5-2,5	5	-		500
Installasjonsparametere	Artnr 460351 Gjenge Ø, mm M3 Gripeområde, mm 1,5-2,5 Hull Ø, mm 5 Rillor - Uttrekksverdi, kN Type M3L Hode Ø, dk, mm 5,5 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/L M3 ST FS åpen EAN 7319614603518	Last ned bilde Artikkelark Del via e-post
▼	460352	M4	0,5-1,5	6	Ja		500
Installasjonsparametere	Artnr 460352 Gjenge Ø, mm M4 Gripeområde, mm 0,5-1,5 Hull Ø, mm 6 Rillor Ja Uttrekksverdi, kN Type M4C Hode Ø, dk, mm 6,8 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/C M4 ST FS åpen EAN 7319614603525	Last ned bilde Artikkelark Del via e-post
▼	460353	M4	1,5-2,5	6	Ja		500
Installasjonsparametere	Artnr 460353 Gjenge Ø, mm M4 Gripeområde, mm 1,5-2,5 Hull Ø, mm 6 Rillor Ja Uttrekksverdi, kN Type M4L Hode Ø, dk, mm 6,8 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/L M4 ST FS åpen EAN 7319614603532	Last ned bilde Artikkelark Del via e-post
▼	460354	M5	0,5-2,0	7	Ja		500
Installasjonsparametere	Artnr 460354 Gjenge Ø, mm M5 Gripeområde, mm 0,5-2,0 Hull Ø, mm 7 Rillor Ja Uttrekksverdi, kN Type M5C Hode Ø, dk, mm 8,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/C M5 ST FS åpen EAN 7319614603549	Last ned bilde Artikkelark Del via e-post
▼	460355	M5	2,0-3,5	7	Ja		500
Installasjonsparametere	Artnr 460355 Gjenge Ø, mm M5 Gripeområde, mm 2,0-3,5 Hull Ø, mm 7 Rillor Ja Uttrekksverdi, kN Type M5L Hode Ø, dk, mm 8,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/L M5 ST FS åpen EAN 7319614603556	Last ned bilde Artikkelark Del via e-post
▼	460356	M6	0,5-2,0	9	Ja		500
Installasjonsparametere	Artnr 460356 Gjenge Ø, mm M6 Gripeområde, mm 0,5-2,0 Hull Ø, mm 9 Rillor Ja Uttrekksverdi, kN Type M6C Hode Ø, dk, mm 10,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/C M6 ST FS åpen EAN 7319614603563	Last ned bilde Artikkelark Del via e-post
▼	460357	M6	2,0-3,5	9	Ja		500
Installasjonsparametere	Artnr 460357 Gjenge Ø, mm M6 Gripeområde, mm 2,0-3,5 Hull Ø, mm 9 Rillor Ja Uttrekksverdi, kN Type M6L Hode Ø, dk, mm 10,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnaglemutter FTR/L M6 ST FS åpen EAN 7319614603570	Last ned bilde Artikkelark Del via e-post
▼	460358	M8	1,0-2,5	11	Ja		250

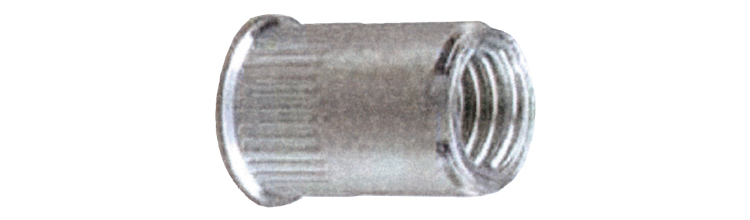

Installasjonsparametere	Artnr 460358 Gjenge Ø, mm M8 Gripeområde, mm 1,0-2,5 Hull Ø, mm 11 Rillor Ja Uttrekksverdi, kN Type M8C Hode Ø, dk, mm 12,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnaglemutter FTR/C M8 ST FS åpen EAN 7319614603587	Last ned bilde Artikkelark Del via e-post
▼	460359	M8	2,5-4,0	11	Ja		250
Installasjonsparametere	Artnr 460359 Gjenge Ø, mm M8 Gripeområde, mm 2,5-4,0 Hull Ø, mm 11 Rillor Ja Uttrekksverdi, kN Type M8L Hode Ø, dk, mm 12,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnaglemutter FTR/L M8 ST FS åpen EAN 7319614603594	Last ned bilde Artikkelark Del via e-post
▼	460360	M10	1,0-2,5	12	-		250
Installasjonsparametere	Artnr 460360 Gjenge Ø, mm M10 Gripeområde, mm 1,0-2,5 Hull Ø, mm 12 Rillor - Uttrekksverdi, kN Type M10C Hode Ø, dk, mm 13,5 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnaglemutter FTR/C M10 ST FS åpen EAN 7319614603600	Last ned bilde Artikkelark Del via e-post
▼	460361	M10	2,5-4,0	12	-		250
Installasjonsparametere	Artnr 460361 Gjenge Ø, mm M10 Gripeområde, mm 2,5-4,0 Hull Ø, mm 12 Rillor - Uttrekksverdi, kN Type M10L Hode Ø, dk, mm 13,5 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnaglemutter FTR/L M10 ST FS åpen EAN 7319614603617	Last ned bilde Artikkelark Del via e-post
▼	460362	M12	1,0-3,5	15	-		200
Installasjonsparametere	Artnr 460362 Gjenge Ø, mm M12 Gripeområde, mm 1,0-3,5 Hull Ø, mm 15 Rillor - Uttrekksverdi, kN Type M12C Hode Ø, dk, mm 17,0 Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnaglemutter FTR/C M12 ST FS åpen EAN 7319614603624	Last ned bilde Artikkelark Del via e-post
