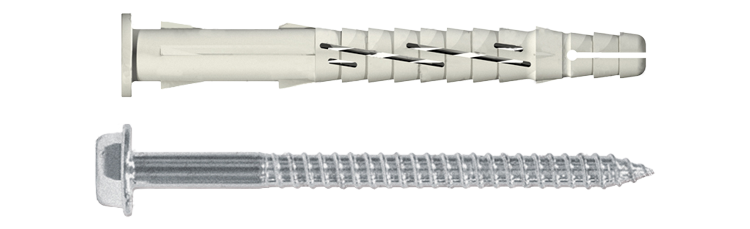

Fasadeplugg KPH Plus

Sekskanthode og plugg med krage

Lang ekspansjonssone og varierende monteringsdybder for gjennomstikksmontering i betong, tegl, hulltegl, lettbetong og lettklinker.

EJOT fasadeplugg KPH Plus med sekskanthode for innendørs og utendørs bruk; korrosjonsklasse C4. Høykvalitets fasadeplugg av nylon for betong, tegl, naturstein, hulltegl, lettbetong og lettklinker (LECA). Kombinasjonen av pluggen og den medfølgende skruen sikrer maksimal bæreevne. Vi anbefaler KPS Plus for innfesting i trekonstruksjoner.

Materiale: Stål/Polyamid

Overflatebehandling: C1000

Miljø: For utendørs bruk

Utførelse: Sekskanthode og plugg med krage. Kragen forhindrer kontaktkorrosjon.

Monteringsanvisning

1) Bor hull i pluggens diameter 2) Før pluggen med skrue gjennom den monterte detaljen i underlaget. Slå den ned med en hammer til pluggen treffer detaljen 3) Skru ned skruen til detaljen sitter fast 4) Pluggen ekspanderer ved innskruing (OBS, ikke stram skruen for hardt i materialer med svak overflate)

Bruksområde

Fasadestrukturer, vinkeljern, vindusrammer, dørkarmer, veggfester for TV, skap, garderobeskap, etc.

Dokument

Produktinformasjon

Fasadeplugg KPH Plus.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9207601	8x80	8	10	80	80	25

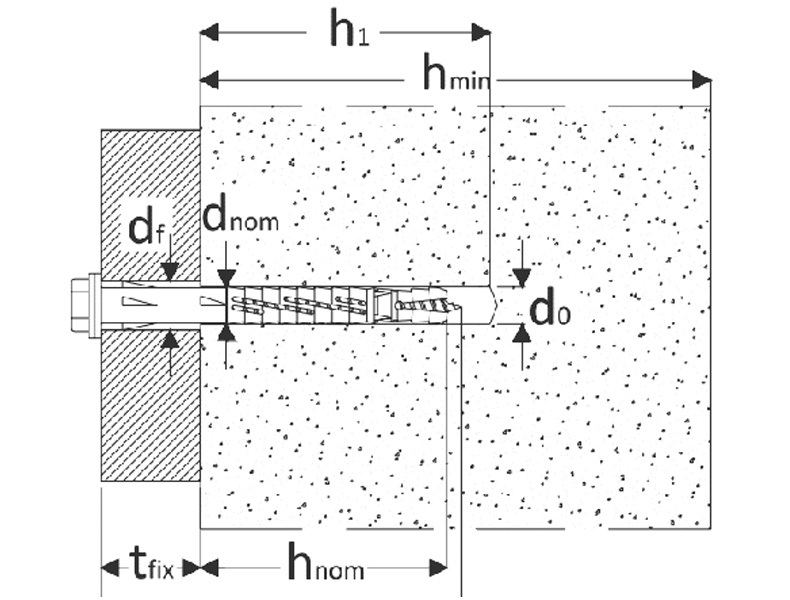

Installasjonsparametere	Artnr 9207601 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 10 Lengde, L, mm 80 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 9 Anb. uttrekksverdi Betong C20/25, kN 1,20 Anb. uttrekksverdi Tegl, kN 2,00 Anb. uttrekksverdi Hulltegl, kN 0,90 Skjærlast Betong C20/25, kN 3,20 SW/Bitsspor SW 10/T30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse FASADEPLUGGKPH Plus 8x80/10 SW10/T30 C4 EAN 7319610100165	Last ned bilde Artikkelark Del via e-post
▼	9207611	8x100	8	30	100	80	25
Installasjonsparametere	Artnr 9207611 Dimensjon 8x100 Bor Ø, mm 8 Maks montasje, tfix, mm 30 Lengde, L, mm 100 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 9 Anb. uttrekksverdi Betong C20/25, kN 1,20 Anb. uttrekksverdi Tegl, kN 2,00 Anb. uttrekksverdi Hulltegl, kN 0,90 Skjærlast Betong C20/25, kN 3,20 SW/Bitsspor SW 10/T30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse FASADEPLUGG KPH Plus 8x100/30 SW10/T30 C4 EAN 7319610100172	Last ned bilde Artikkelark Del via e-post
▼	9207621	8x120	8	50	120	80	25
Installasjonsparametere	Artnr 9207621 Dimensjon 8x120 Bor Ø, mm 8 Maks montasje, tfix, mm 50 Lengde, L, mm 120 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 9 Anb. uttrekksverdi Betong C20/25, kN 1,20 Anb. uttrekksverdi Tegl, kN 2,00 Anb. uttrekksverdi Hulltegl, kN 0,90 Skjærlast Betong C20/25, kN 3,20 SW/Bitsspor SW 10/T30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse FASADEPLUGG KPH Plus 8x120/50 SW10/T30 C4 EAN 7319610100189	Last ned bilde Artikkelark Del via e-post
▼	9207631	8x140	8	70	140	80	25
Installasjonsparametere	Artnr 9207631 Dimensjon 8x140 Bor Ø, mm 8 Maks montasje, tfix, mm 70 Lengde, L, mm 140 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 9 Anb. uttrekksverdi Betong C20/25, kN 1,20 Anb. uttrekksverdi Tegl, kN 2,00 Anb. uttrekksverdi Hulltegl, kN 0,90 Skjærlast Betong C20/25, kN 3,20 SW/Bitsspor SW 10/T30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse FASADEPLUGG KPH Plus 8x140/70 SW10/T30 C4 EAN 7319610100196	Last ned bilde Artikkelark Del via e-post
