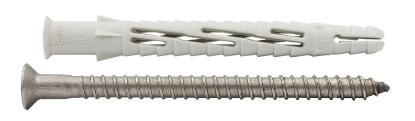

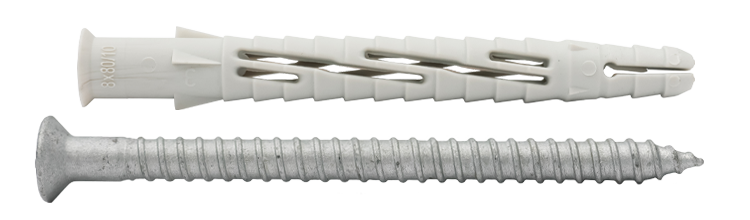

Fasadeplugg KPS Plus

Senkhode og forsenket plugg

Lang ekspansjonssone og varierende monteringsdybder for gjennomstikksmontering i betong, tegl, hulltegl, lettbetong og lettklinker.

EJOT Fasadeplugg KPS med senkhode for innendørs og utendørs bruk; korrosjonsklasse C4. En høykvalitets fasadeplugg av nylon, egnet for betong, tegl, naturstein, hulltegl, lettbetong og lettklinker. Kombinasjonen av pluggen og den medfølgende skruen sikrer maksimal bæreevne. Vi anbefaler KPS for innfesting i metallrammer.

Materiale: Stål/Polyamid

Overflatebehandling: C1000

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor hull i pluggens diameter 2) Før pluggen med skrue gjennom den monterte detaljen i underlaget. Slå den ned med en hammer til pluggen treffer detaljen 3) Skru ned skruen til detaljen sitter fast 4) Pluggen ekspanderer ved innskruing (OBS, ikke stram skruen for hardt i materialer med svak overflate)

Bruksområde

Fasadestrukturer, vinkeljern, vindusrammer, dørkarmer, veggfester for TV, skap, garderobeskap, etc.

Dokument

Produktinformasjon

Fasadeplugg KPS Plus.pdf

	Art. nr	Diameter, mm	Tiltrekningsmoment betong, Nm	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Antall
▼	9207641	8	7	8x80	8	10	25

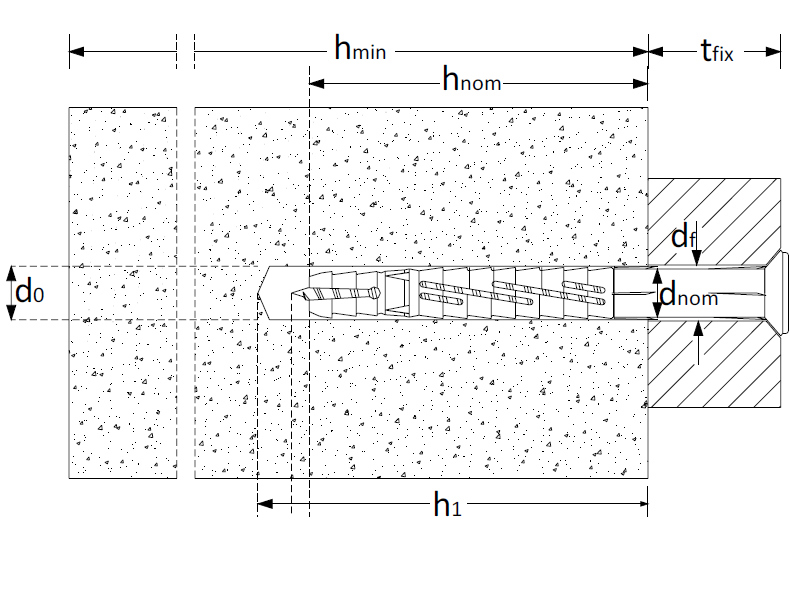

Installasjonsparametere	Artnr 9207641 Diameter, mm 8 Tiltrekningsmoment betong, Nm 7 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 10 Min. tykkelse betong/kantavstand, mm 100/60 Tiltrekningsmoment lettbetong, Nm 5 Lengde, L, mm 80 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantavstand, mm 120/100 Min. montasjedybde, hnom, mm 70 Min. tykkelse hulltegl/kantavstand, mm 180/100 Avstandshull Ø, df, mm 9 Uttrekksverdi Betong, kN 2,5 Anb. uttrekksverdi Betong C20/25, kN 1,20 Uttrekksverdi Lettbetong, kN 1,1 Anb. uttrekksverdi Tegl, kN 2,00 Uttrekksverdi Fast tegl, kN 1,7 Anb. uttrekksverdi Hulltegl, kN 0,90 Uttrekksverdi Hulltegl, kN 0,7 Skjærlast Betong C20/25, kN 3,20 Bitstype TX30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse Fasadeplugg KPS Plus 8x80/10 T30 C4 EAN 7319610090244	Last ned bilde Artikkelark Del via e-post
▼	9207651	8	7	8x100	8	100/60	25
Installasjonsparametere	Artnr 9207651 Diameter, mm 8 Tiltrekningsmoment betong, Nm 7 Dimensjon 8x100 Bor Ø, mm 8 Min. tykkelse betong/kantavstand, mm 100/60 Maks montasje, tfix, mm 30 Lengde, L, mm 100 Tiltrekningsmoment lettbetong, Nm 5 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantavstand, mm 120/100 Min. montasjedybde, hnom, mm 70 Min. tykkelse hulltegl/kantavstand, mm 180/100 Avstandshull Ø, df, mm 9 Uttrekksverdi Betong, kN 2,5 Anb. uttrekksverdi Betong C20/25, kN 1,20 Uttrekksverdi Lettbetong, kN 1,1 Anb. uttrekksverdi Tegl, kN 2,00 Uttrekksverdi Fast tegl, kN 1,7 Anb. uttrekksverdi Hulltegl, kN 0,90 Uttrekksverdi Hulltegl, kN 0,7 Skjærlast Betong C20/25, kN 3,20 Bitstype TX30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse Fasadeplugg KPS Plus 8x100/30 T30 C4 EAN 7319610090251	Last ned bilde Artikkelark Del via e-post
▼	9207661	8	7	8x120	8	100/60	25
Installasjonsparametere	Artnr 9207661 Diameter, mm 8 Tiltrekningsmoment betong, Nm 7 Dimensjon 8x120 Bor Ø, mm 8 Min. tykkelse betong/kantavstand, mm 100/60 Maks montasje, tfix, mm 50 Lengde, L, mm 120 Tiltrekningsmoment lettbetong, Nm 5 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantavstand, mm 120/100 Min. montasjedybde, hnom, mm 70 Min. tykkelse hulltegl/kantavstand, mm 180/100 Avstandshull Ø, df, mm 9 Uttrekksverdi Betong, kN 2,5 Anb. uttrekksverdi Betong C20/25, kN 1,20 Uttrekksverdi Lettbetong, kN 1,1 Anb. uttrekksverdi Tegl, kN 2,00 Uttrekksverdi Fast tegl, kN 1,7 Anb. uttrekksverdi Hulltegl, kN 0,90 Uttrekksverdi Hulltegl, kN 0,7 Skjærlast Betong C20/25, kN 3,20 Bitstype TX30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse Fasadeplugg KPS Plus 8x120/50 T30 C4 EAN 7319610090268	Last ned bilde Artikkelark Del via e-post

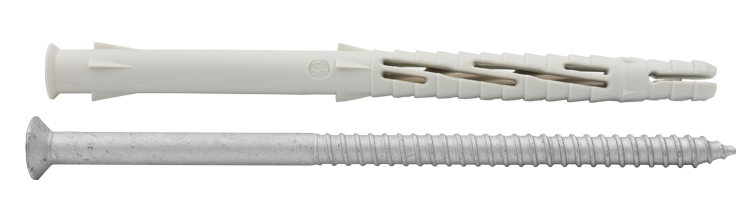

▼	9207671	8	7	8x140	8	100/60	25
Installasjonsparametere	Artnr 9207671 Diameter, mm 8 Tiltrekningsmoment betong, Nm 7 Dimensjon 8x140 Bor Ø, mm 8 Min. tykkelse betong/kantavstand, mm 100/60 Maks montasje, tfix, mm 70 Lengde, L, mm 140 Tiltrekningsmoment lettbetong, Nm 5 Min. tykkelse lettbetong/kantavstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantavstand, mm 120/100 Min. montasjedybde, hnom, mm 70 Min. tykkelse hulltegl/kantavstand, mm 180/100 Avstandshull Ø, df, mm 9 Uttrekksverdi Betong, kN 2,5 Anb. uttrekksverdi Betong C20/25, kN 1,20 Uttrekksverdi Lettbetong, kN 1,1 Anb. uttrekksverdi Tegl, kN 2,00 Uttrekksverdi Fast tegl, kN 1,7 Anb. uttrekksverdi Hulltegl, kN 0,90 Uttrekksverdi Hulltegl, kN 0,7 Skjærlast Betong C20/25, kN 3,20 Bitstype TX30 Material Stål/Polyamid Korrosjonsklasse C4 Overflatebehandling C1000 NOBB Nr - Antall 25 Betegnelse Fasadeplugg KPS Plus 8x140/70 T30 C4 EAN 7319610090275	Last ned bilde Artikkelark Del via e-post
