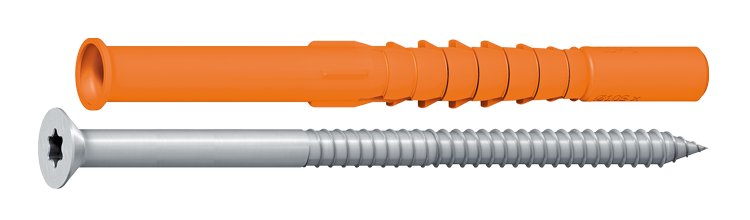

Fasadeplugg SDP-S FZB

Forsenket plugg og skrue, for lettbetong

For innfestning av tre og metall. Utstyrt med senkhode.

ETA-vurdert fasadeplugg beregnet for montering i lettbetong, med svært gode uttrekksverdier. Pluggen egner seg utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Stål/Polyamid

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Utførelse: Forsenket hode og forsenket plugg

Monteringsanvisning

1) Bor hull i pluggens diameter 2) Før pluggen med skrue gjennom den monterte detaljen i underlaget. Slå den ned med en hammer til pluggen treffer detaljen 3) Skru ned skruen til detaljen sitter fast 4) Pluggen ekspanderer ved innskruing (OBS, ikke stram skruen for hardt i materialer med svak overflate)

Dokument

2-005-120502-2022/01

ETA-12/0502

EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades

Produktinformasjon

Fasadeplugg SDP-S FZB.pdf

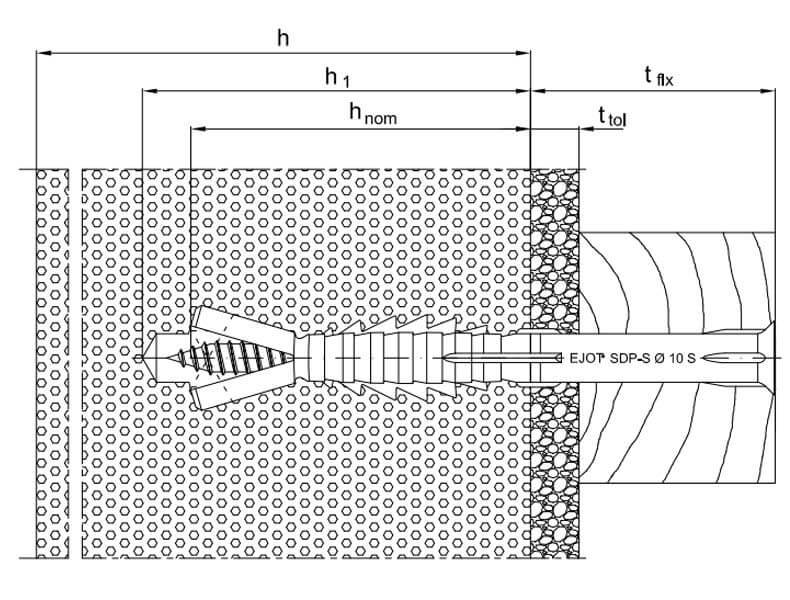

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	8530080420	10x80	10	10	80	80	100
Installasjonsparametere	Artnr 8530080420 Dimensjon 10x80 Bor Ø, mm 10 Maks montasje, tfix, mm 10 Lengde, L, mm 80 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 100 Betegnelse FASADPLUGG SDP-S 10x80 FZB EAN 4061245019468	Last ned bilde Artikkelark Del via e-post
▼	8530100420	10x100	10	30	100	80	50
Installasjonsparametere	Artnr 8530100420 Dimensjon 10x100 Bor Ø, mm 10 Maks montasje, tfix, mm 30 Lengde, L, mm 100 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x100 FZB EAN 4061245019444	Last ned bilde Artikkelark Del via e-post
▼	8530120420	10x120	10	50	120	80	50
Installasjonsparametere	Artnr 8530120420 Dimensjon 10x120 Bor Ø, mm 10 Maks montasje, tfix, mm 50 Lengde, L, mm 120 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x120 FZB EAN 4061245019420	Last ned bilde Artikkelark Del via e-post
▼	8530140420	10x140	10	70	140	80	50
Installasjonsparametere	Artnr 8530140420 Dimensjon 10x140 Bor Ø, mm 10 Maks montasje, tfix, mm 70 Lengde, L, mm 140 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x140 FZB EAN 4061245019406	Last ned bilde Artikkelark Del via e-post
▼	8530160420	10x160	10	90	160	80	50
Installasjonsparametere	Artnr 8530160420 Dimensjon 10x160 Bor Ø, mm 10 Maks montasje, tfix, mm 90 Lengde, L, mm 160 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x160 FZB EAN 4061245019383	Last ned bilde Artikkelark Del via e-post
▼	8530180420	10x180	10	110	180	80	50
Installasjonsparametere	Artnr 8530180420 Dimensjon 10x180 Bor Ø, mm 10 Maks montasje, tfix, mm 110 Lengde, L, mm 180 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x180 FZB EAN 4061245019369	Last ned bilde Artikkelark Del via e-post
▼	8530200420	10x200	10	130	200	80	50
Installasjonsparametere	Artnr 8530200420 Dimensjon 10x200 Bor Ø, mm 10 Maks montasje, tfix, mm 130 Lengde, L, mm 200 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x200 FZB EAN 4061245019345	Last ned bilde Artikkelark Del via e-post
▼	8530220420	10x220	10	150	220	80	50
Installasjonsparametere	Artnr 8530220420 Dimensjon 10x220 Bor Ø, mm 10 Maks montasje, tfix, mm 150 Lengde, L, mm 220 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Rec. Tensile load aerated concrete ACC 2,0 0,75 Rec. Tensile load aerated concrete ACC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bitstype TX40 Material Stål/Polyamid Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 50 Betegnelse FASADPLUGG SDP-S-10x220 FZB EAN 4061245019321	Last ned bilde Artikkelark Del via e-post
