Fasadeplugg KPS

Senkhode och senkeplugg

Lang ekspansjonssone og variabel monteringsdybde for gjennomstikksmontasje i betong, tegl, hulltegl, lettbetong og Leca.

EJOT Fasadeplugg KPS med senkhode for innen- og utendørs bruk, korrosjonsklasse C4. Høykvalitets Fasadeplugg i nylon for betong, tegl, naturstein, hulltegl, lettbetong og Leca. Den medfølgende skruen sammen med pluggen gir maksimal lastekapasitet. Vi anbefaler KPS for innfestning i metallkonstruksjoner.

Materiale: Stål/Polyamid
Overflatebehandling: Mekaniskt förzinkad
Miljø: For utendørs bruk
Utførelse: Senkhode og forsenket plugg
Korrosivitetsklasse
Tre Mot Betong

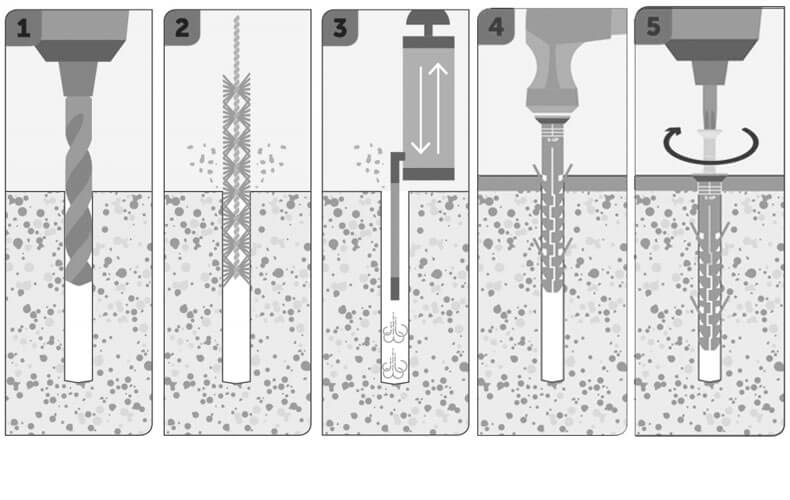

Monteringsanvisning

Ved gjennomstikksmontasje slås pluggen gjennom materialet og deretter skrus skruen inn.

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

Fasadekonstruksjoner, vinkeljern, vinduskarmer, dørkarmer, tykke armaturer, veggbraketter for TV, skap, garderober, trekonstruksjoner

Dokument

Produktinformasjon

Fasadeplugg KPS.pdf
Art. nr Dimensjon Bor Ø, mm Diameter, mm Lengde, L, mm Bitstype Antall
920764 8x80 8 8 80 TX30 25

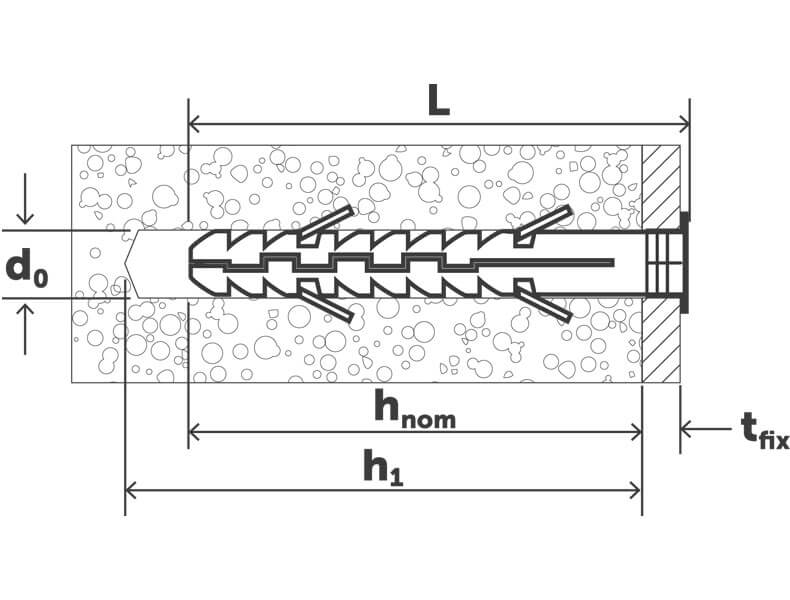

Installasjonsparametere
Artnr
920764
Dimensjon
8x80
Bor Ø, mm
8
Diameter, mm
8
Lengde, L, mm
80
Bitstype
TX30
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
10
Tiltrekningsmoment betong, Nm
7
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,5
Uttrekksverdi Lettbetong, kN
1,1
Uttrekksverdi Fast tegl, kN
1,7
Uttrekksverdi Hulltegl, kN
0,7
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 8x80/10 T30 C4
EAN
7319610068823
Bilde av Fasadeplugg KPS 8x80/10 T30 C4
Last ned bilde
Artikkelark
920765 8x100 8 8 100 TX30 25
Installasjonsparametere
Artnr
920765
Dimensjon
8x100
Bor Ø, mm
8
Diameter, mm
8
Lengde, L, mm
100
Bitstype
TX30
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
30
Tiltrekningsmoment betong, Nm
7
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,5
Uttrekksverdi Lettbetong, kN
1,1
Uttrekksverdi Fast tegl, kN
1,7
Uttrekksverdi Hulltegl, kN
0,7
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 8x100/30 T30 C4
EAN
7319610068830
Bilde av Fasadeplugg KPS 8x100/30 T30 C4
Last ned bilde
Artikkelark
920766 8x120 8 8 120 TX30 25
Installasjonsparametere
Artnr
920766
Dimensjon
8x120
Bor Ø, mm
8
Diameter, mm
8
Lengde, L, mm
120
Bitstype
TX30
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
50
Tiltrekningsmoment betong, Nm
7
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,5
Uttrekksverdi Lettbetong, kN
1,1
Uttrekksverdi Fast tegl, kN
1,7
Uttrekksverdi Hulltegl, kN
0,7
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 8x120/50 T30 C4
EAN
7319610068847
Bilde av Fasadeplugg KPS 8x120/50 T30 C4
Last ned bilde
Artikkelark
920767 8x140 8 8 140 TX30 25
Installasjonsparametere
Artnr
920767
Dimensjon
8x140
Bor Ø, mm
8
Diameter, mm
8
Lengde, L, mm
140
Bitstype
TX30
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
70
Tiltrekningsmoment betong, Nm
7
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,5
Uttrekksverdi Lettbetong, kN
1,1
Uttrekksverdi Fast tegl, kN
1,7
Uttrekksverdi Hulltegl, kN
0,7
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 8x140/70 T30 C4
EAN
7319610068854
Bilde av Fasadeplugg KPS 8x140/70 T30 C4
Last ned bilde
Artikkelark
920733 10x140 10 10 140 TX40 25
Installasjonsparametere
Artnr
920733
Dimensjon
10x140
Bor Ø, mm
10
Diameter, mm
10
Lengde, L, mm
140
Bitstype
TX40
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
70
Tiltrekningsmoment betong, Nm
15
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,2
Uttrekksverdi Lettbetong, kN
0,9
Uttrekksverdi Fast tegl, kN
1,9
Uttrekksverdi Hulltegl, kN
0,5
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 10x140/70 T40 C4
EAN
7319610063774
Bilde av Fasadeplugg KPS 10x140/70 T40 C4
Last ned bilde
Artikkelark
920735 10x180 10 10 180 TX40 25
Installasjonsparametere
Artnr
920735
Dimensjon
10x180
Bor Ø, mm
10
Diameter, mm
10
Lengde, L, mm
180
Bitstype
TX40
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
110
Tiltrekningsmoment betong, Nm
15
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,2
Uttrekksverdi Lettbetong, kN
0,9
Uttrekksverdi Fast tegl, kN
1,9
Uttrekksverdi Hulltegl, kN
0,5
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 10x180/110 T40 C4
EAN
7319610063798
Bilde av Fasadeplugg KPS 10x180/110 T40 C4
Last ned bilde
Artikkelark
920736 10x200 10 10 200 TX40 25
Installasjonsparametere
Artnr
920736
Dimensjon
10x200
Bor Ø, mm
10
Diameter, mm
10
Lengde, L, mm
200
Bitstype
TX40
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
130
Tiltrekningsmoment betong, Nm
15
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,2
Uttrekksverdi Lettbetong, kN
0,9
Uttrekksverdi Fast tegl, kN
1,9
Uttrekksverdi Hulltegl, kN
0,5
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 10x200/130 T40 C4
EAN
7319610063804
Bilde av Fasadeplugg KPS 10x200/130 T40 C4
Last ned bilde
Artikkelark
920737 10x230 10 10 230 TX40 25
Installasjonsparametere
Artnr
920737
Dimensjon
10x230
Bor Ø, mm
10
Diameter, mm
10
Lengde, L, mm
230
Bitstype
TX40
Min. boredybde, h1, mm
80
Maks montasje, tfix, mm
150
Tiltrekningsmoment betong, Nm
15
Min. montasjedybde, hnom, mm
70
Min. tykkelse betong/kantavstand, mm
100/60
Tiltrekningsmoment lettbetong, Nm
5
Min. tykkelse lettbetong/kantavstand, mm
100/100
Min. tykkelse tegl/kantavstand, mm
120/100
Min. tykkelse hulltegl/kantavstand, mm
180/100
Uttrekksverdi Betong, kN
2,2
Uttrekksverdi Lettbetong, kN
0,9
Uttrekksverdi Fast tegl, kN
1,9
Uttrekksverdi Hulltegl, kN
0,5
Material
Stål/Polyamid
Overflatebehandling
Mekanisk forzinket
Korrosjonsklasse
C4
Antall
25
Betegnelse
Fasadeplugg KPS 10x230/160 T40 C4
EAN
7319610063811
Bilde av Fasadeplugg KPS 10x230/160 T40 C4
Last ned bilde
Artikkelark
