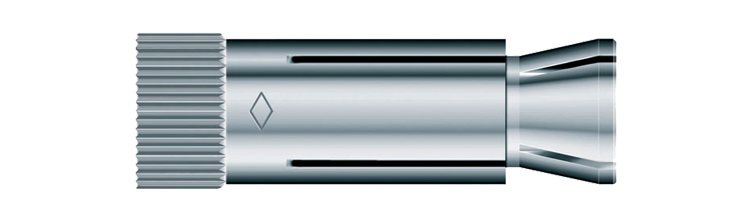

Hulldekkeanker

For oppheng av for eksempel ventilasjons-, sprinkler- og vifteanlegg. Ekspanderer sammen med skrue eller gjengestang.

Lett og enkel å bruke. Hylsen ekspanderer ved å stramme skruen/gjengestangen, noe som gir et sterkt feste i både hulrom og betong.

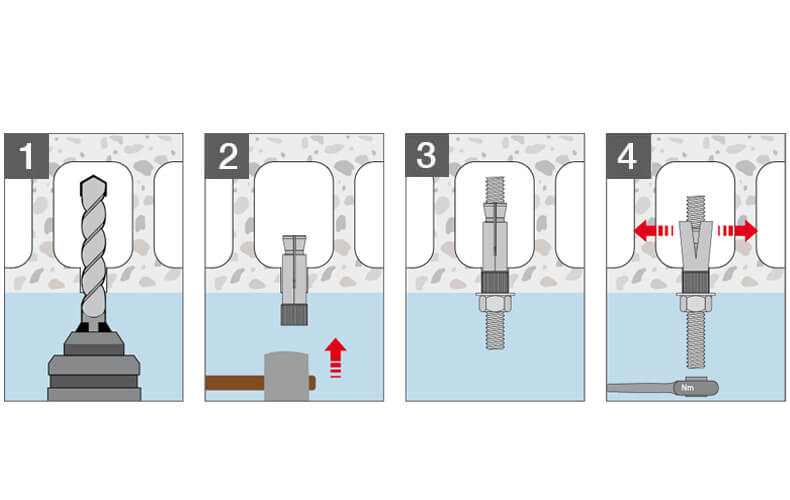

Monteringsanvisning

Dokument

Produktinformasjon

Hulldekkeanker.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Gjenge	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658005100	M6x30	10	M6	30	50	50

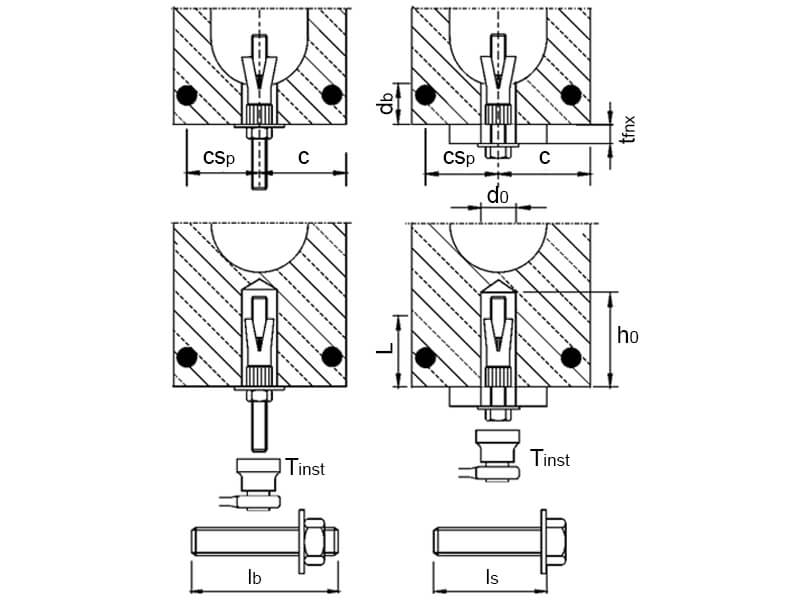

Installasjonsparametere	Artnr 9658005100 Dimensjon M6x30 Bor Ø, mm 10 Gjenge M6 Lengde, L, mm 30 Min. boredybde, h1, mm 50 Tiltrekningsmoment, Tinst, Nm 10 Avstandshull Ø, df, mm 7 Skruelengde, mm 42+tfix Min. lengde gjengestang, mm 47+tfix Betongtykkelse hulldekker, mm 25 - 30 - 40 - 50 Korrosjonsklasse C1 Db-nr 2423521 Antall 50 Betegnelse Håldäcksankare M6 EAN 7319610079188	Last ned bilde Artikkelark Del via e-post
▼	9658005110	M8x35	12	M8	35	55	50
Installasjonsparametere	Artnr 9658005110 Dimensjon M8x35 Bor Ø, mm 12 Gjenge M8 Lengde, L, mm 35 Min. boredybde, h1, mm 55 Tiltrekningsmoment, Tinst, Nm 20 Avstandshull Ø, df, mm 9 Skruelengde, mm 47+tfix Min. lengde gjengestang, mm 53+tfix Betongtykkelse hulldekker, mm 26 - 30 - 40 - 50 Korrosjonsklasse C1 Db-nr 2423522 Antall 50 Betegnelse Håldäcksankare M8 EAN 7319610079195	Last ned bilde Artikkelark Del via e-post
▼	9658005120	M10x40	16	M10	40	60	50
Installasjonsparametere	Artnr 9658005120 Dimensjon M10x40 Bor Ø, mm 16 Gjenge M10 Lengde, L, mm 40 Min. boredybde, h1, mm 60 Tiltrekningsmoment, Tinst, Nm 30 Avstandshull Ø, df, mm 12 Skruelengde, mm 55+tfix Min. lengde gjengestang, mm 63+tfix Betongtykkelse hulldekker, mm 27 - 30 - 40 - 50 Korrosjonsklasse C1 Db-nr 2423523 Antall 50 Betegnelse Håldäcksankare M10 EAN 7319610079201	Last ned bilde Artikkelark Del via e-post
▼	9658005130	M12x45	18	M12	45	70	25
Installasjonsparametere	Artnr 9658005130 Dimensjon M12x45 Bor Ø, mm 18 Gjenge M12 Lengde, L, mm 45 Min. boredybde, h1, mm 70 Tiltrekningsmoment, Tinst, Nm 40 Avstandshull Ø, df, mm 14 Skruelengde, mm 61+tfix Min. lengde gjengestang, mm 71+tfix Betongtykkelse hulldekker, mm 28 - 30 - 40 - 50 Korrosjonsklasse C1 Db-nr 2423520 Antall 25 Betegnelse Håldäcksankare M12 EAN 7319610079218	Last ned bilde Artikkelark Del via e-post
