Isoholder DH

For betong, Leca, murstein mm.

Isoholder DH er laget av slagtålende polyamid. Skive Ø90

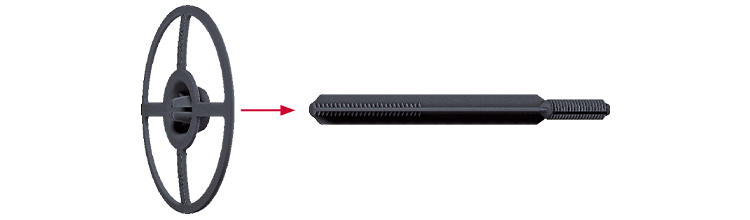

DH er utviklet for innfestning av lett isolasjon til underlag av betong, Leca, murstein med mer. Den store paraplyformede skiven holder isolasjonen sikkert på plass. Den løse holderen monteres på et skaft tilpasset isolasjonstykkelsen som brukes. utformingen av skaftet gjør at isolasjonen ikke komprimeres annerledes ved montering.

Materiale: Polyamid
Isolasjonsplate Mot Betong

Dokument

Produktinformasjon

Isoholder DH.pdf
Art. nr Hulldybde, mm Monteringsdybde, mm Hull Ø, mm Min. boredybde, h1, mm Min. montasjedybde, hnom, mm Antall
950160 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950160
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
60
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 60
EAN
7319610007341
Bilde av DH skaft 60
Last ned bilde
Artikkelark
950161 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950161
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
80
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 80
EAN
7319610007358

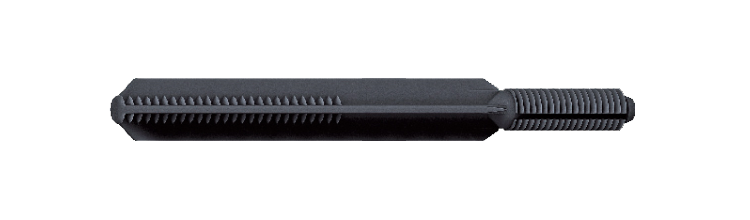

Bilde av DH skaft 80
Last ned bilde
Artikkelark
950162 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950162
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
100
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 100
EAN
7319610007365
Bilde av DH skaft 100
Last ned bilde
Artikkelark
950163 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950163
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
120
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 120
EAN
7319610007372
Bilde av DH skaft 120
Last ned bilde
Artikkelark
950164 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950164
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
140
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 140
EAN
7319610007389

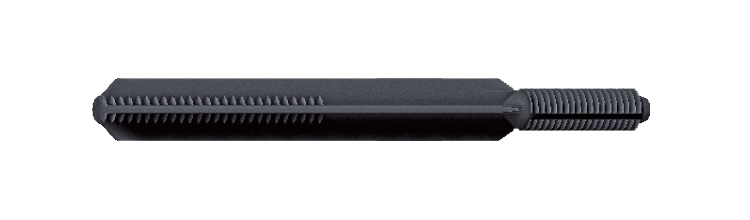

Bilde av DH skaft 140
Last ned bilde
Artikkelark
950165 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950165
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
160
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 160
EAN
7319610007396
Bilde av DH skaft 160
Last ned bilde
Artikkelark
950166 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950166
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
180
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 180
EAN
7319610007402
Bilde av DH skaft 180
Last ned bilde
Artikkelark
950167 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950167
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
200
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 200
EAN
7319610007419

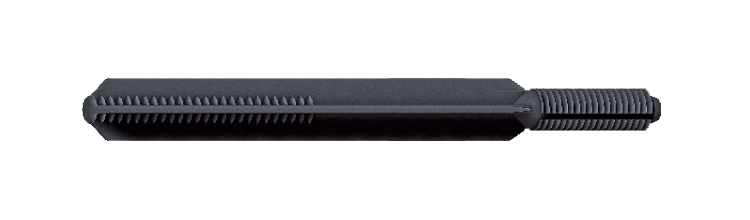

Bilde av DH skaft 200
Last ned bilde
Artikkelark
950168 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950168
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
220
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 220
EAN
7319610007426
Bilde av DH skaft 220
Last ned bilde
Artikkelark
950169 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950169
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
240
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 240
EAN
7319610007433

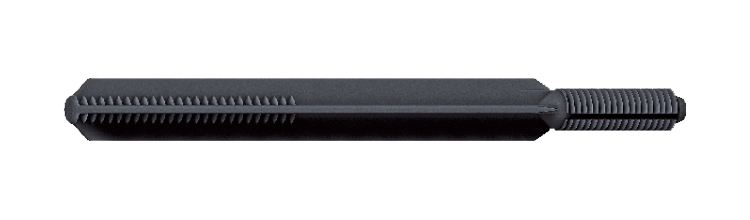

Bilde av DH skaft 240
Last ned bilde
Artikkelark
950170 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950170
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
260
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 260
EAN
7319610007440
Bilde av DH skaft 260
Last ned bilde
Artikkelark
950171 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950171
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
280
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 280
EAN
7319610007457
Bilde av DH skaft 280
Last ned bilde
Artikkelark
950172 40 30 8 >40 >30 300
Installasjonsparametere
Artnr
950172
Hulldybde, mm
40
Monteringsdybde, mm
30
Hull Ø, mm
8
Min. boredybde, h1, mm
>40
Min. montasjedybde, hnom, mm
>30
Isolasjonstykkelse < mm
300
Diameter, mm
8
Ø holder, mm
0
Material
Polyamid
Antall
300
Betegnelse
DH skaft 300
EAN
7319610007464
Bilde av DH skaft 300
Last ned bilde
Artikkelark
950195 0 0 0 300
Installasjonsparametere
Artnr
950195
Hulldybde, mm
0
Monteringsdybde, mm
0
Hull Ø, mm
0
Min. boredybde, h1, mm
Min. montasjedybde, hnom, mm
Isolasjonstykkelse < mm
0
Diameter, mm
0
Ø holder, mm
90
Material
Polyamid
Antall
300
Betegnelse
DH skive 90 mm
EAN
7319610007334

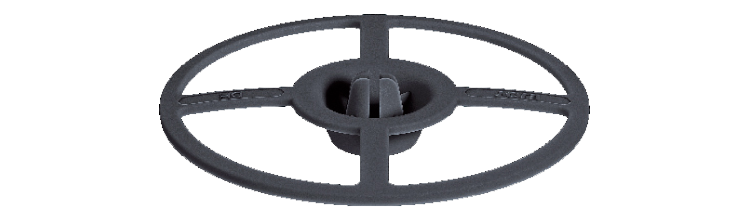

Bilde av DH skive 90 mm
Last ned bilde
Artikkelark
