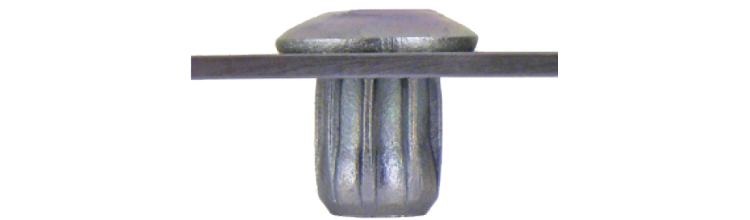

Magasinnagle ST NEOSPEED

Panhode

Med NEOSPEED magasinnagler forenkles monteringsprosessen.

Naglen tillater større hull og varierende materialtykkelse med samme funksjon og styrke. Enkel å bruke i automatiske produksjonsprosesser. Installer en nagle per sekund - det kan ikke være enklere enn det.

Materiale: Stål

Overflatebehandling: Elforzinket

Dokument

Produktinformasjon

Magasinnagle ST NEOSPEED.pdf

	Art. nr	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Hodehøyde, mm	Antall
▼	175213	3,2	4,8	0,4-2,0	6,5	1,10	15000
Installasjonsparametere	Artnr 175213 Diameter, mm 3,2 Lengde, L, mm 4,8 Gripeområde, mm 0,4-2,0 Hode Ø, dk, mm 6,5 Hodehøyde, mm 1,10 Bor Ø øvre plate, mm 3,35-3,62 Bor Ø nedre plate, mm 3,26-3,42 Skjærkraft, kN 1,87 Trekkraft, kN 1,16 Nagler pr magasin, st 52 Type 3204 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 15000 Betegnelse Neospeed 57121-03204 Stål EAN 7319610004753	Last ned bilde Artikkelark Del via e-post
▼	175214	3,2	7,3	0,4-4,5	6,5	1,10	10000
Installasjonsparametere	Artnr 175214 Diameter, mm 3,2 Lengde, L, mm 7,3 Gripeområde, mm 0,4-4,5 Hode Ø, dk, mm 6,5 Hodehøyde, mm 1,10 Bor Ø øvre plate, mm 3,35-3,62 Bor Ø nedre plate, mm 3,26-3,42 Skjærkraft, kN 1,87 Trekkraft, kN 1,16 Nagler pr magasin, st 37 Type 3207 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10000 Betegnelse Neospeed 57121-03207 Stål EAN 7319610004760	Last ned bilde Artikkelark Del via e-post
▼	175215	3,2	11,5	0,4-8,6	6,5	1,10	7000
Installasjonsparametere	Artnr 175215 Diameter, mm 3,2 Lengde, L, mm 11,5 Gripeområde, mm 0,4-8,6 Hode Ø, dk, mm 6,5 Hodehøyde, mm 1,10 Bor Ø øvre plate, mm 3,35-3,62 Bor Ø nedre plate, mm 3,26-3,42 Skjærkraft, kN 1,87 Trekkraft, kN 1,16 Nagler pr magasin, st 24 Type 3211 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 7000 Betegnelse Neospeed 57121-03211 Stål EAN 7319610004777	Last ned bilde Artikkelark Del via e-post
▼	175216	4,0	5,4	0,5-2,2	8,2	1,25	12000
Installasjonsparametere	Artnr 175216 Diameter, mm 4,0 Lengde, L, mm 5,4 Gripeområde, mm 0,5-2,2 Hode Ø, dk, mm 8,2 Hodehøyde, mm 1,25 Bor Ø øvre plate, mm 4,10-4,43 Bor Ø nedre plate, mm 3,97-4,18 Skjærkraft, kN 3,00 Trekkraft, kN 2,00 Nagler pr magasin, st 47 Type 4005 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 12000 Betegnelse Neospeed 57121-04005 Stål EAN 7319610004784	Last ned bilde Artikkelark Del via e-post
▼	175217	4,0	8,0	0,5-5,0	8,2	1,25	10000
Installasjonsparametere	Artnr 175217 Diameter, mm 4,0 Lengde, L, mm 8,0 Gripeområde, mm 0,5-5,0 Hode Ø, dk, mm 8,2 Hodehøyde, mm 1,25 Bor Ø øvre plate, mm 4,10-4,43 Bor Ø nedre plate, mm 3,97-4,18 Skjærkraft, kN 3,00 Trekkraft, kN 2,00 Nagler pr magasin, st 33 Type 4007 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 10000 Betegnelse Neospeed 57121-04007 Stål EAN 7319610004791	Last ned bilde Artikkelark Del via e-post
▼	175212	4,0	11,7	0,5-9,1	8,2	1,25	6000
Installasjonsparametere	Artnr 175212 Diameter, mm 4,0 Lengde, L, mm 11,7 Gripeområde, mm 0,5-9,1 Hode Ø, dk, mm 8,2 Hodehøyde, mm 1,25 Bor Ø øvre plate, mm 4,10-4,43 Bor Ø nedre plate, mm 3,97-4,18 Skjærkraft, kN 3,00 Trekkraft, kN 2,00 Nagler pr magasin, st 23 Type 4011 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 6000 Betegnelse Neospeed 57121-04011 Stål EAN 7319611752127	Last ned bilde Artikkelark Del via e-post
▼	175218	4,8	5,8	0,6-2,4	9,7	1,50	8000
Installasjonsparametere	Artnr 175218 Diameter, mm 4,8 Lengde, L, mm 5,8 Gripeområde, mm 0,6-2,4 Hode Ø, dk, mm 9,7 Hodehøyde, mm 1,50 Bor Ø øvre plate, mm 5,00-5,40 Bor Ø nedre plate, mm 4,85-5,10 Skjærkraft, kN 4,20 Trekkraft, kN 2,60 Nagler pr magasin, st 44 Type 4805 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 8000 Betegnelse Neospeed 57121-04805 Stål EAN 7319610004807	Last ned bilde Artikkelark Del via e-post
▼	175211	4,8	8,9	0,6-5,2	9,7	1,50	6000
Installasjonsparametere	Artnr 175211 Diameter, mm 4,8 Lengde, L, mm 8,9 Gripeområde, mm 0,6-5,2 Hode Ø, dk, mm 9,7 Hodehøyde, mm 1,50 Bor Ø øvre plate, mm 5,00-5,40 Bor Ø nedre plate, mm 4,85-5,10 Skjærkraft, kN 4,20 Trekkraft, kN 2,60 Nagler pr magasin, st 30 Type 4808 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 6000 Betegnelse Neospeed 57121-04808 Stål EAN 7319611752110	Last ned bilde Artikkelark Del via e-post
▼	175210	4,8	12,7	0,6-9,2	9,7	1,50	5000
Installasjonsparametere	Artnr 175210 Diameter, mm 4,8 Lengde, L, mm 12,7 Gripeområde, mm 0,6-9,2 Hode Ø, dk, mm 9,7 Hodehøyde, mm 1,50 Bor Ø øvre plate, mm 5,00-5,40 Bor Ø nedre plate, mm 4,85-5,10 Skjærkraft, kN 4,20 Trekkraft, kN 2,60 Nagler pr magasin, st 22 Type 4812 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 5000 Betegnelse Neospeed 57121-04812 Stål EAN 7319611752103	Last ned bilde Artikkelark Del via e-post
