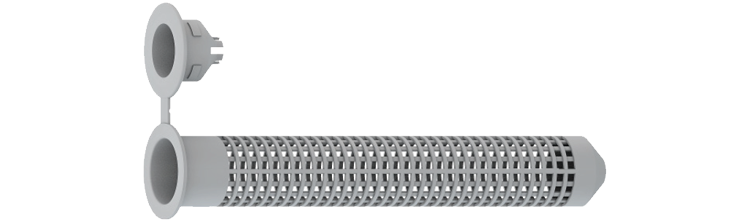

Perfohylse USF

For forankring i perforerte materialer

Perfohylser er utformet for å kontrollere USF-massens volum ved forankring i porøse materialer, f.eks hulltegl.

Garantert presis justering av gjengestangen. Pass på at planlegging og bruk samsvarer med ETA-16/0089.

Materiale: Polypropen

Monteringsanvisning

1) Bor med angitt bor 2) Rengjør hullet, blås og børst 3) Før ned perfohylsen i hullet 4) Fyll hullet med kjemisk innfestning

Dokument

Produktinformasjon

Perfohylse USF.pdf

	Art. nr	Bor Ø, mm	Lengde, L, mm	Min. boredybde, h1, mm	For gjengestang	Antal hål/patron, st	Antall
▼	9571012080	12	80,0	85	M8	21	10
Installasjonsparametere	Artnr 9571012080 Bor Ø, mm 12 Lengde, L, mm 80,0 Min. boredybde, h1, mm 85 For gjengestang M8 Antal hål/patron, st 21 Material Polypropen NOBB Nr 60778308 Antall 10 Betegnelse Perfohylse USF M8 (12x80) EAN 4061245010533	Last ned bilde Artikkelark Del via e-post
▼	9571016085	16	85,0	90	M8/M10	11	10
Installasjonsparametere	Artnr 9571016085 Bor Ø, mm 16 Lengde, L, mm 85,0 Min. boredybde, h1, mm 90 For gjengestang M8/M10 Antal hål/patron, st 11 Material Polypropen NOBB Nr 60778309 Antall 10 Betegnelse Perfohylse USF M8/M10 (16x85) EAN 4061245010526	Last ned bilde Artikkelark Del via e-post
▼	9571016130	16	130,0	135	M8/M10	7	10
Installasjonsparametere	Artnr 9571016130 Bor Ø, mm 16 Lengde, L, mm 130,0 Min. boredybde, h1, mm 135 For gjengestang M8/M10 Antal hål/patron, st 7 Material Polypropen NOBB Nr 60778312 Antall 10 Betegnelse Perfohylse USF M8/M10 (16x130) EAN 4061245010519	Last ned bilde Artikkelark Del via e-post
▼	9571020085	20	85,0	90	M12/M16	7	10
Installasjonsparametere	Artnr 9571020085 Bor Ø, mm 20 Lengde, L, mm 85,0 Min. boredybde, h1, mm 90 For gjengestang M12/M16 Antal hål/patron, st 7 Material Polypropen NOBB Nr 60778302 Antall 10 Betegnelse Perfohylse USF M12-M16 (20x85) EAN 4061245010502	Last ned bilde Artikkelark Del via e-post
▼	9571020130	20	130,0	135	M12/M16	5	10
Installasjonsparametere	Artnr 9571020130 Bor Ø, mm 20 Lengde, L, mm 130,0 Min. boredybde, h1, mm 135 For gjengestang M12/M16 Antal hål/patron, st 5 Material Polypropen NOBB Nr 60778310 Antall 10 Betegnelse Perfohylse USF M12-M16 (20x130) EAN 4061245010496	Last ned bilde Artikkelark Del via e-post
