Sköldankare PFG ESSH

Invändig gänga

4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner.

Momentåtdraget sköldankare för förmontering och distansmontering beroende på typ. 4-vägs extra bred expansion ger bra prestanda även i grundmaterial med lägre kvalitet som finns i många gamla konstruktioner. Bra tolerans för variationer i borrhålsdiameter. ESSH med invändig gänga för användning med skruvar och stänger. Blankförzinkad för torrt och fuktigt inomhusbruk, utomhus endast på landsbygden i inlandet.

Material: Stål
Ytbehandling: Blankförzinkad
Miljö: För användning inomhus
Korrosivitetsklass

Monteringsanvisning

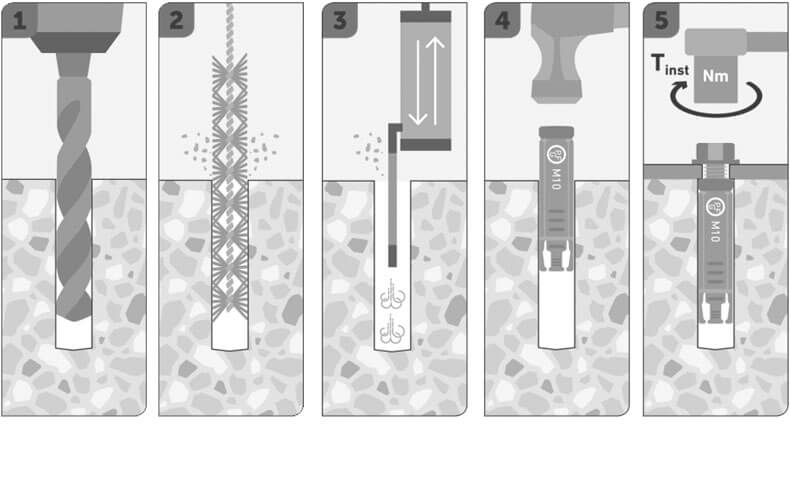

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktblad

Sköldankare PFG ESSH.pdf
product.associatedproducts.sku Dimension Diameter, mm BorrØ, mm Min. borrdjup, h1, mm Min. montagedjup, hnom, mm Antal
9658077521 M6x40 M6 10 45 40 50

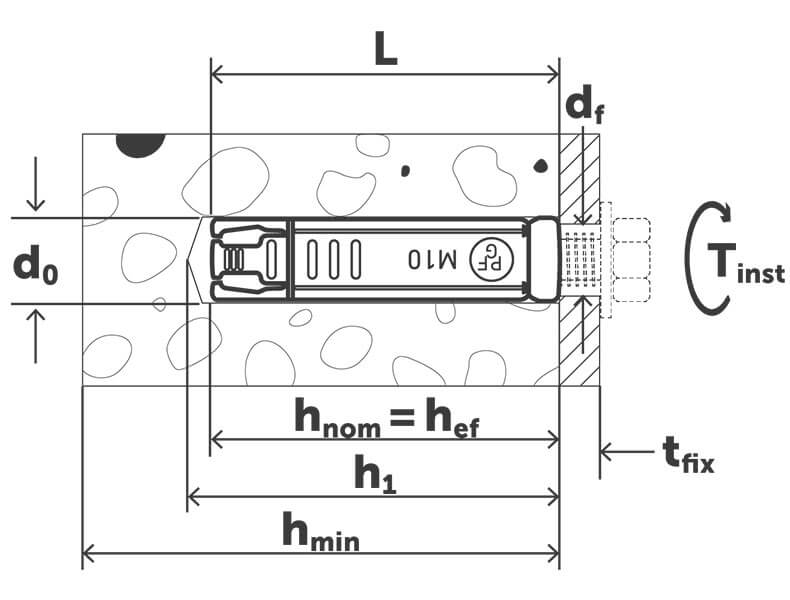

Installationsparametrar
product.specifications.sku
9658077521
Dimension
M6x40
Diameter, mm
M6
BorrØ, mm
10
Min. borrdjup, h1, mm
45
Min. montagedjup, hnom, mm
40
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
7
Åtdragningsmoment, Tinst, Nm
10
Draglast, kN
2,4
Tvärlast, kN
4,6
Längd, L, mm
40
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
50
product.specifications.modelname
Sköldankare PFG ESSH M6
product.specifications.gtin
7319610067376

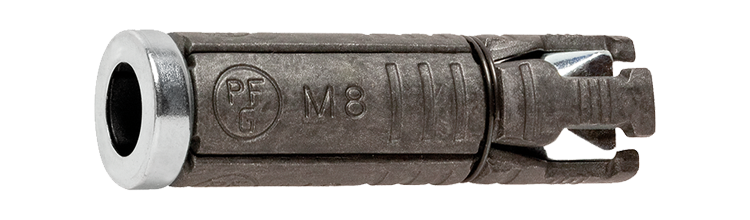

Bild på Sköldankare PFG ESSH  M6
Ladda ner bild
Artikelblad
9658077522 M8x50 M8 14 55 50 25
Installationsparametrar
product.specifications.sku
9658077522
Dimension
M8x50
Diameter, mm
M8
BorrØ, mm
14
Min. borrdjup, h1, mm
55
Min. montagedjup, hnom, mm
50
Min. materialtjocklek, hmin, mm
100
Frigående hålØ, df, mm
9
Åtdragningsmoment, Tinst, Nm
25
Draglast, kN
4,3
Tvärlast, kN
8,0
Längd, L, mm
50
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG ESSH M8
product.specifications.gtin
7319610067383
Bild på Sköldankare PFG ESSH  M8
Ladda ner bild
Artikelblad
9658077523 M10x60 M10 16 65 60 25
Installationsparametrar
product.specifications.sku
9658077523
Dimension
M10x60
Diameter, mm
M10
BorrØ, mm
16
Min. borrdjup, h1, mm
65
Min. montagedjup, hnom, mm
60
Min. materialtjocklek, hmin, mm
120
Frigående hålØ, df, mm
11
Åtdragningsmoment, Tinst, Nm
50
Draglast, kN
5,7
Tvärlast, kN
13,1
Längd, L, mm
60
Material
Stål
Ytbehandling
Blankförzinkad
Korrosivitetsklass
C1
Antal
25
product.specifications.modelname
Sköldankare PFG ESSH M10
product.specifications.gtin
7319610067390
Bild på Sköldankare PFG ESSH M10
Ladda ner bild
