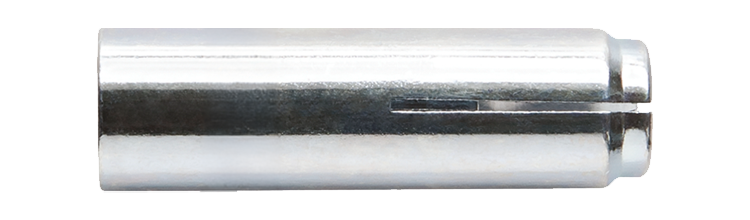

Slaganker JD+

For kjerneborerigg og betongveggssag

Slaganker spesielt utviklet for feste av kjerneborverktøy og veggsager til betong. Designet for forhåndsinstallasjon med installasjonsverktøy og har innvendige gjenger for metriske skruer og gjengestenger. Liten boredybde gjør boringen enklere. Siden ankeret ikke har noen krage, er det viktig å bore til riktig dybde for optimal funksjon. Uten krage, noe som muliggjør dypere installasjon i borehullet. Gjengen beskyttes under installasjonen. Kan tilpasses ulike betonghardheter og har en visuell indikasjon for å sikre korrekt installasjon.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor - Børst - Blås - Monter. Hvordan vet jeg om ankeret er korrekt montert? Det er viktig at ankeret monteres ved hjelp av tilhørende montasjeverktøy med gummibeskyttelse, som muliggjør en sikker, kontrollert og ergonomisk ekspansjon av ankeret. Verktøyet har et anslag i bunn som lager et merke i ankeret når det er korrekt montert.

Dokument

Produktinformasjon

Slaganker JD+.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Gjenge	Min. boredybde, h1, mm	Antall
▼	9658070119	M12x50	16,0	50,0	M12	50	100
Installasjonsparametere	Artnr 9658070119 Dimensjon M12x50 Bor Ø, mm 16,0 Lengde, L, mm 50,0 Gjenge M12 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tilrekningsmoment, Tinst, Nm 38 Uttrekksverdi usprukket Betong C20/25, kN 5,90 Skjærlast usprukket betong C20/25, kN 7,2 Min. skruedybde 12 Effektiv monteringsdybde, hef, mm 50 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 100 Betegnelse SLAGANKER JD+ 12X50 EAN 7319610106365	Last ned bilde Artikkelark Del via e-post
▼	9658070120	M12x50	16,0	50,0	M12	50	250
Installasjonsparametere	Artnr 9658070120 Dimensjon M12x50 Bor Ø, mm 16,0 Lengde, L, mm 50,0 Gjenge M12 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 12 Tilrekningsmoment, Tinst, Nm 38 Uttrekksverdi usprukket Betong C20/25, kN 5,90 Skjærlast usprukket betong C20/25, kN 7,2 Min. skruedybde 12 Effektiv monteringsdybde, hef, mm 50 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr - Antall 250 Betegnelse SLAGANKER JD+ 12X50 HNK EAN 7319610106372	Last ned bilde Artikkelark Del via e-post
