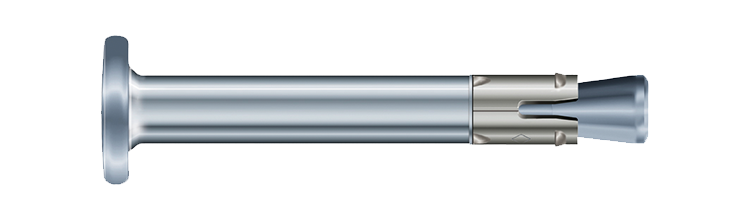

Ekspansjonsspiker ENA

Ekspanderer ved slag

For undertakskonstruksjoner, røroppheng, elektriske installasjoner, isolasjon, beslag, branntavler, lyddempende plater, metallprofiler, patentbånd etc. Ekspansjonsspiker ENA kombinerer fordelen med ekspansjonens styrke og den enkle monteringen av spikeren.

Kombinerar fördelen med styrkan från en expander och enkelheten med en spik. Spiken expanderar vid slag. Godkänt redundant system för en icke bärande applikation i sprucken och osprucken betong. Uppfyller kraven för installation av springkler i enhetlighet med VdS. Kan monteras med minimalt kantavstånd samt inbördes avstånd.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

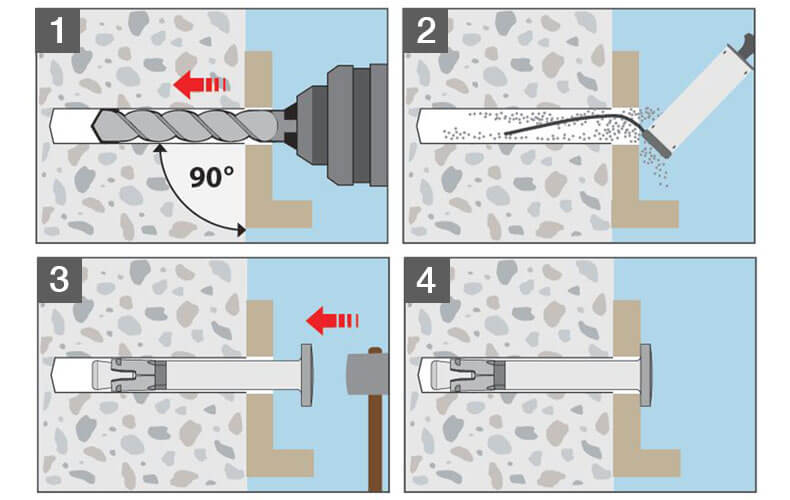

Monteringsanvisning

Dokument

Produktinformasjon

Ekspansjonsspiker ENA.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Hode Ø, dk, mm	Min. boredybde, h1, mm	Antall
▼	921701	6x39	6	39	13	40	100

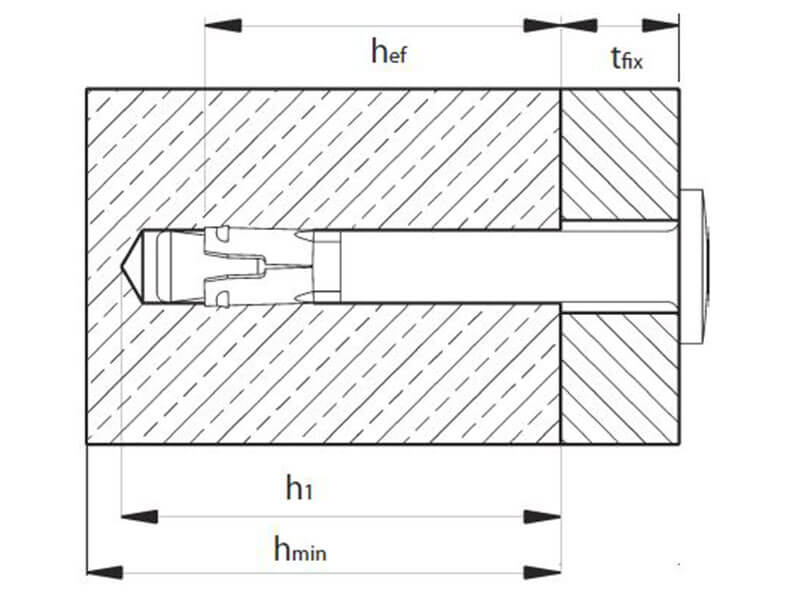

Installasjonsparametere	Artnr 921701 Dimensjon 6x39 Bor Ø, mm 6 Lengde, L, mm 39 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 0 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 5 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-0-5/39 FZB EAN 7319610069417	Last ned bilde Artikkelark Del via e-post
▼	921702	6x44	6	44	13	40	100
Installasjonsparametere	Artnr 921702 Dimensjon 6x44 Bor Ø, mm 6 Lengde, L, mm 44 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 5 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 10 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-5-10/44 FZB EAN 7319610069424	Last ned bilde Artikkelark Del via e-post
▼	921703	6x49	6	49	13	40	100
Installasjonsparametere	Artnr 921703 Dimensjon 6x49 Bor Ø, mm 6 Lengde, L, mm 49 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 10 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 15 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-10-15/49 FZB EAN 7319610069431	Last ned bilde Artikkelark Del via e-post
▼	921704	6x54	6	54	13	40	100
Installasjonsparametere	Artnr 921704 Dimensjon 6x54 Bor Ø, mm 6 Lengde, L, mm 54 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 15 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 20 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-15-20/54 FZB EAN 7319610069448	Last ned bilde Artikkelark Del via e-post
▼	921705	6x69	6	69	13	40	100
Installasjonsparametere	Artnr 921705 Dimensjon 6x69 Bor Ø, mm 6 Lengde, L, mm 69 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 30 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 35 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-30-35/69 FZB EAN 7319610069455	Last ned bilde Artikkelark Del via e-post
▼	921706	6x89	6	89	13	40	100
Installasjonsparametere	Artnr 921706 Dimensjon 6x89 Bor Ø, mm 6 Lengde, L, mm 89 Hode Ø, dk, mm 13 Min. boredybde, h1, mm 40 Maks montasje, tfix, mm 50 Min. montasjedybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Min. boredybde RED., h1, mm 35 Maks montasje RED, tfix, mm 55 Min. montasjedybde RED., hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materialtykkelse, hmin, mm 80 Min. kantavstand, Cmin, mm 50 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 Antall 100 Betegnelse Ekspansjonspiker ENA 6-50-55/89 FZB EAN 7319610069462	Last ned bilde Artikkelark Del via e-post
