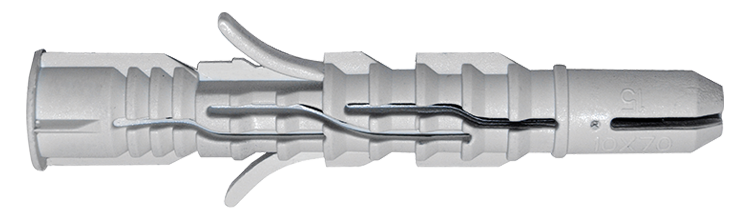

Universalplugg X4L

Ekstremt god uttrekksverdi

Universalplugg som ekspanderer i alle retninger. For montasje i betong, tegl, hulltegl, lettbetong og Leca.

EJOT X4L er egnet for forhåndsmontering når maksimale belastningsverdier skal oppnås. Kombinasjonen av 4-veis ekspansjon og materialets friksjon gir denne pluggen førsteklasses montering. Pluggens funksjon gir store fordeler ved bruk i betong, tegl, hulltegl, lettbetong og platematerialer for maksimal belastning. Egnet for tre- og sponplateskruer.

Materiale: Polyamid
Materiale, Hulltegl
Materiale, Naturstein
Materiale, Hulldekker
Materiale, Tegl
Materiale, Lettbetong

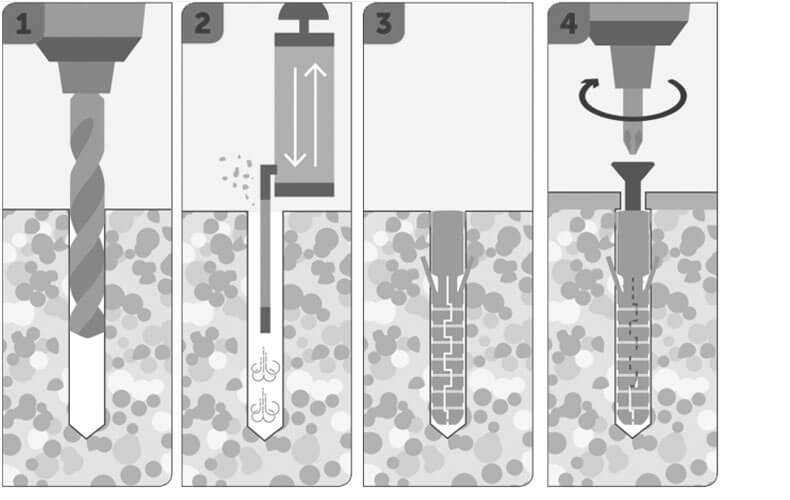

Monteringsanvisning

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Universalplugg X4L.pdf
Art. nr Dimensjon Bor Ø, mm Lengde, L, mm Skrue Ø, mm Min. boredybde, h1, mm Antall
920701 6x50 6 50 4,0-5,0 65 50

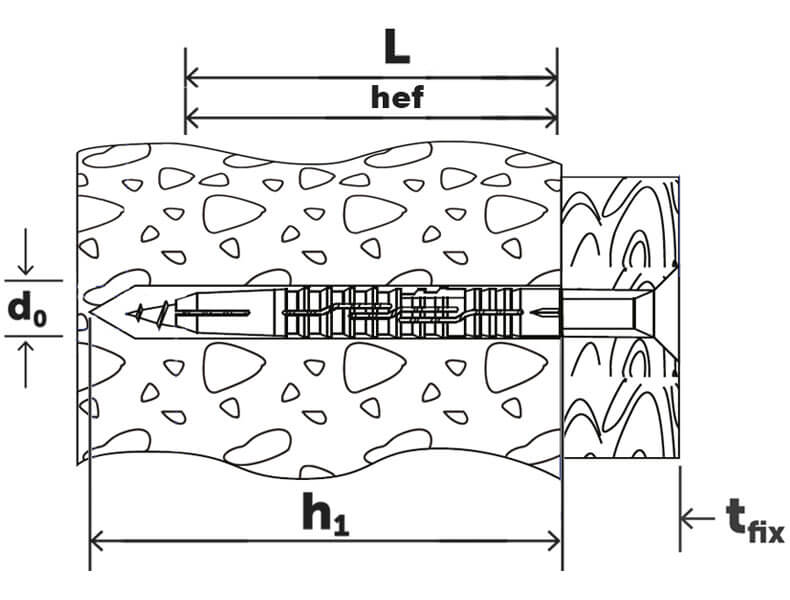

Installasjonsparametere
Artnr
920701
Dimensjon
6x50
Bor Ø, mm
6
Lengde, L, mm
50
Skrue Ø, mm
4,0-5,0
Min. boredybde, h1, mm
65
Effektiv monteringsdybde, hef, mm
50
Anb. uttrekksverdi Betong C20/25, kN
1,21
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,51
Anb. uttrekksverdi Tegl, kN
0,50
Anb. last Kalkstein, kN
0,92
Material
Polyamid
Db-nr
2424957
Antall
50
Betegnelse
Universalplugg EJOT X4L 6X50
EAN
7319610063545
Bilde av Universalplugg EJOT X4L 6X50
Last ned bilde
Artikkelark
920702 8x60 8 60 4,5-6,0 75 50
Installasjonsparametere
Artnr
920702
Dimensjon
8x60
Bor Ø, mm
8
Lengde, L, mm
60
Skrue Ø, mm
4,5-6,0
Min. boredybde, h1, mm
75
Effektiv monteringsdybde, hef, mm
60
Anb. uttrekksverdi Betong C20/25, kN
1,26
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,62
Anb. uttrekksverdi Tegl, kN
0,41
Anb. last Kalkstein, kN
1,25
Material
Polyamid
Db-nr
2424958
Antall
50
Betegnelse
Universalplugg EJOT X4L 8X60
EAN
7319610063552
Bilde av Universalplugg EJOT X4L 8X60
Last ned bilde
Artikkelark
920703 10x70 10 70 6,0-8,0 85 50
Installasjonsparametere
Artnr
920703
Dimensjon
10x70
Bor Ø, mm
10
Lengde, L, mm
70
Skrue Ø, mm
6,0-8,0
Min. boredybde, h1, mm
85
Effektiv monteringsdybde, hef, mm
70
Anb. uttrekksverdi Betong C20/25, kN
1,75
Anb. uttrekksverdi Lettbetong AAC 4,0, kN
0,88
Anb. uttrekksverdi Tegl, kN
0,78
Anb. last Kalkstein, kN
1,73
Material
Polyamid
Db-nr
2424956
Antall
50
Betegnelse
Universalplugg EJOT X4L 10X70
EAN
7319610063576
Bilde av Universalplugg EJOT X4L 10X70
Last ned bilde
Artikkelark
