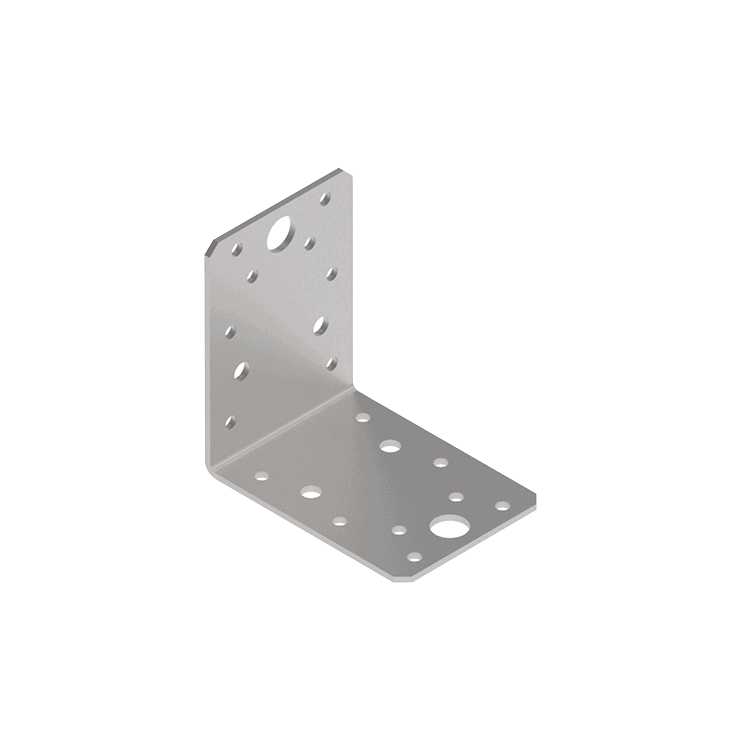

Vinkelbeslag 2,5 mm

Tre mot tre/betong/stål

Brukes til montering av kryssende trebjelker, brobjelker og søyleforbindelser.

Brukes også til å feste tredetaljer til betong, lettbetong eller murverk.

Overflatebehandling: Z275

Monteringsanvisning

Skru inn så hodet er i flukt med beslaget, samt at beslaget sitter helt inntil stenderverket. Ikke stram for mye.

Dokument

EPD-Metal connectors

Produktinformasjon

Vinkelbeslag 2,5 mm.pdf

	Art. nr	Dimensjon	Lengde, L, mm	Bredde, mm	Høyde, mm	Tykkelse	Antall

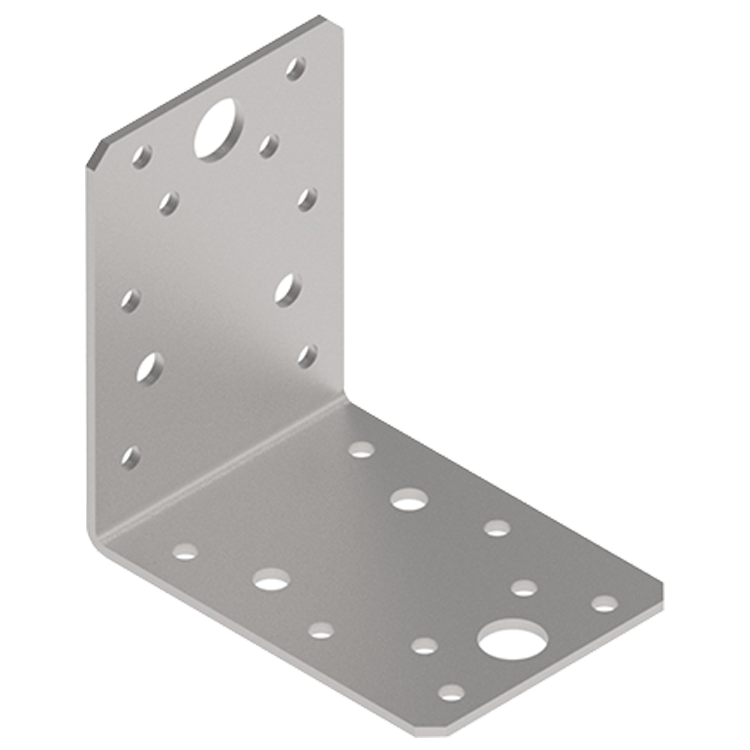

▼	3820000090	90x90x65x2,5	90	65	90	2,5	50
Installasjonsparametere	Artnr 3820000090 Dimensjon 90x90x65x2,5 Lengde, L, mm 90 Bredde, mm 65 Høyde, mm 90 Tykkelse 2,5 ETA/DoP 5-007-230168-2023, ETA-23/0168 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687493 Antall 50 Betegnelse Vinkelbeslag 90 DX51D Z275 90x90x65x2,5 EAN 7319610083390	Last ned bilde Artikkelark Del via e-post

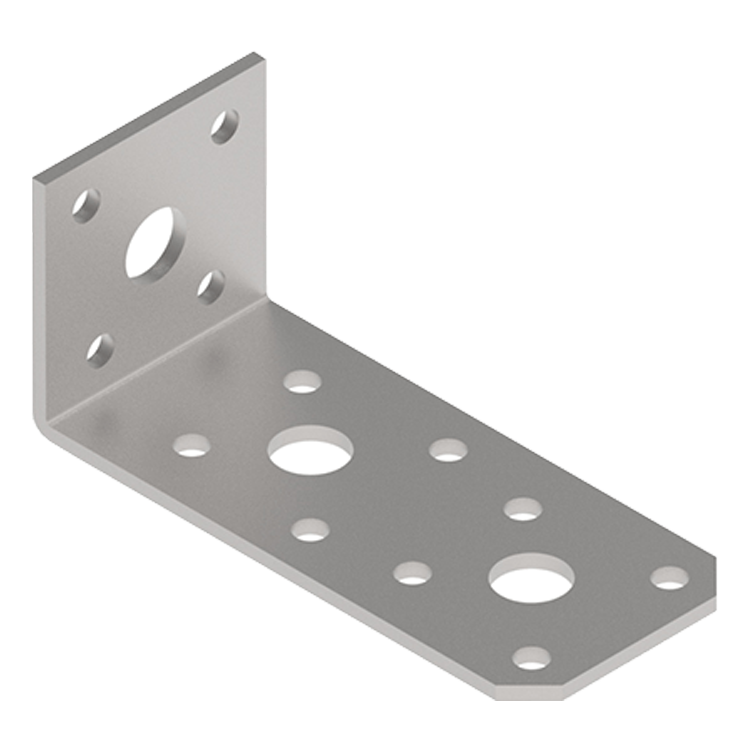

▼	3820000100	90x40x40x2,5	90	40	40	2,5	100
Installasjonsparametere	Artnr 3820000100 Dimensjon 90x40x40x2,5 Lengde, L, mm 90 Bredde, mm 40 Høyde, mm 40 Tykkelse 2,5 ETA/DoP 5-009-220868-2022, ETA-22/0868 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687503 Antall 100 Betegnelse Vinkelbeslag 90/40 DX51D Z275 90x40x40x2,5 EAN 7319610083499	Last ned bilde Artikkelark Del via e-post

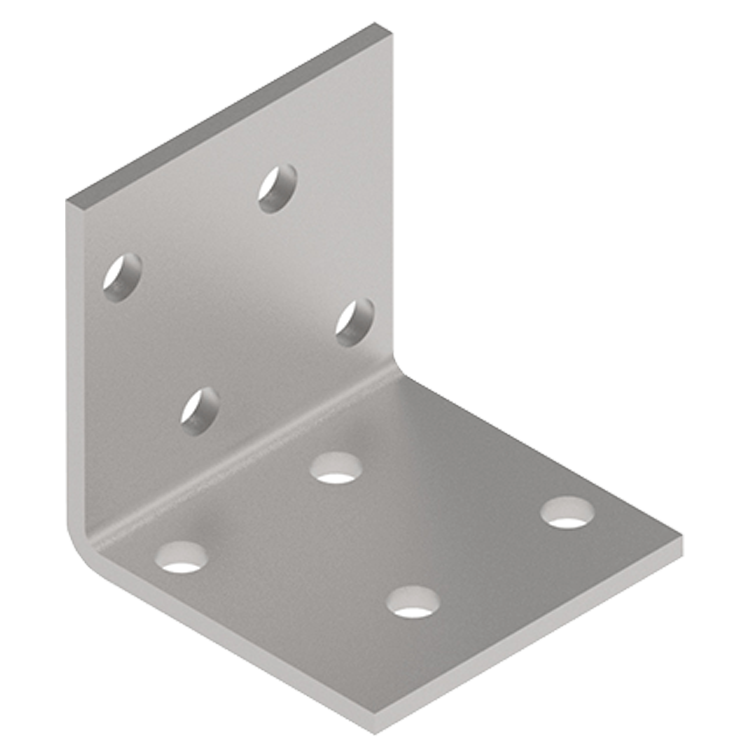

▼	3820000107	40x40x40x2,5	40	40	40	2,5	100
Installasjonsparametere	Artnr 3820000107 Dimensjon 40x40x40x2,5 Lengde, L, mm 40 Bredde, mm 40 Høyde, mm 40 Tykkelse 2,5 ETA/DoP 5-007-230168-2023, ETA-23/0168 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687510 Antall 100 Betegnelse Vinkelbeslag 40 DX51D Z275 40x40x40x2,5 EAN 7319610083567	Last ned bilde Artikkelark Del via e-post

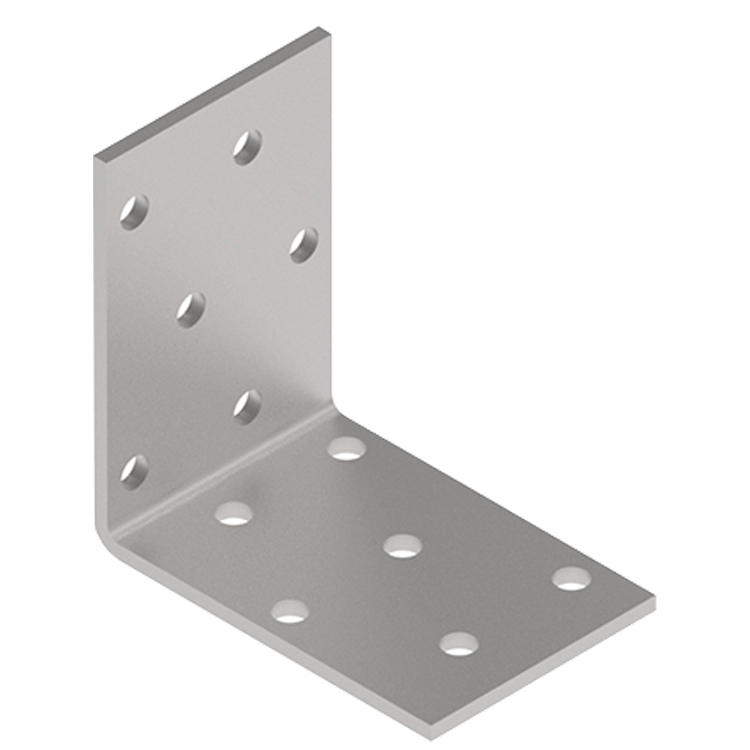

▼	3820000108	60x60x40x2,5	60	40	60	2,5	50
Installasjonsparametere	Artnr 3820000108 Dimensjon 60x60x40x2,5 Lengde, L, mm 60 Bredde, mm 40 Høyde, mm 60 Tykkelse 2,5 ETA/DoP 5-008-230170-2023, ETA-23/0170 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687511 Antall 50 Betegnelse Vinkelbeslag 40/60 DX51D Z275 60x60x40x2,5 EAN 7319610083574	Last ned bilde Artikkelark Del via e-post

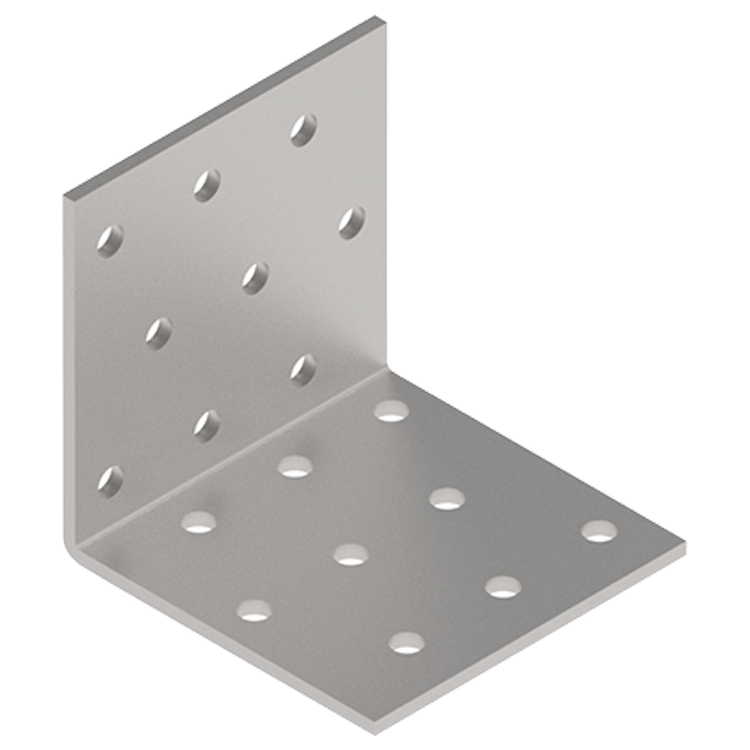

▼	3820000109	60x60x60x2,5	60	60	60	2,5	100
Installasjonsparametere	Artnr 3820000109 Dimensjon 60x60x60x2,5 Lengde, L, mm 60 Bredde, mm 60 Høyde, mm 60 Tykkelse 2,5 ETA/DoP 5-008-230170-2023, ETA-23/0170 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687512 Antall 100 Betegnelse Vinkelbeslag 60 DX51D Z275 60x60x60x2,5 EAN 7319610083581	Last ned bilde Artikkelark Del via e-post

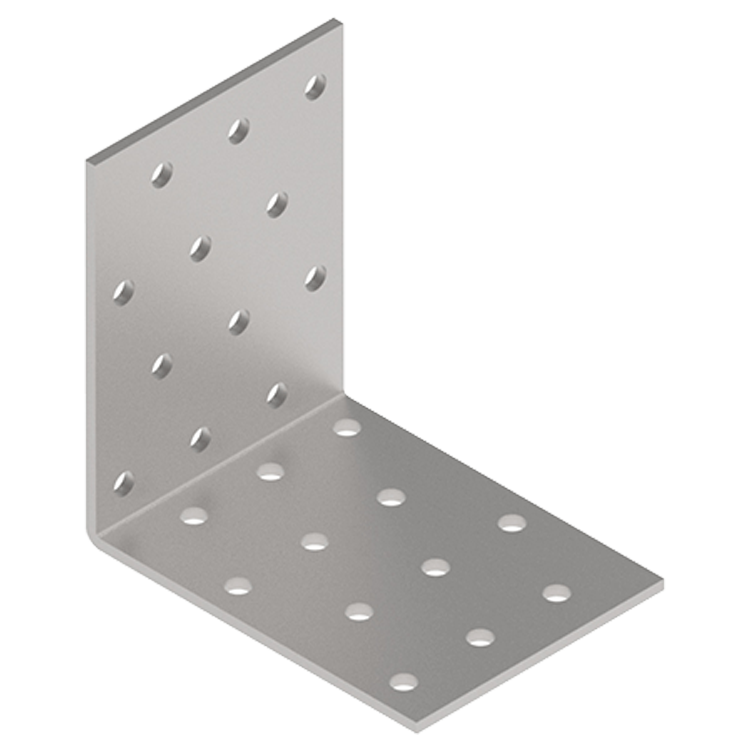

▼	3820000110	80x80x60x2,5	80	60	80	2,5	50
Installasjonsparametere	Artnr 3820000110 Dimensjon 80x80x60x2,5 Lengde, L, mm 80 Bredde, mm 60 Høyde, mm 80 Tykkelse 2,5 ETA/DoP 5-008-230170-2023, ETA-23/0170 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687513 Antall 50 Betegnelse Vinkelbeslag 60/80 DX51D Z275 80x80x60x2,5 EAN 7319610083598	Last ned bilde Artikkelark Del via e-post

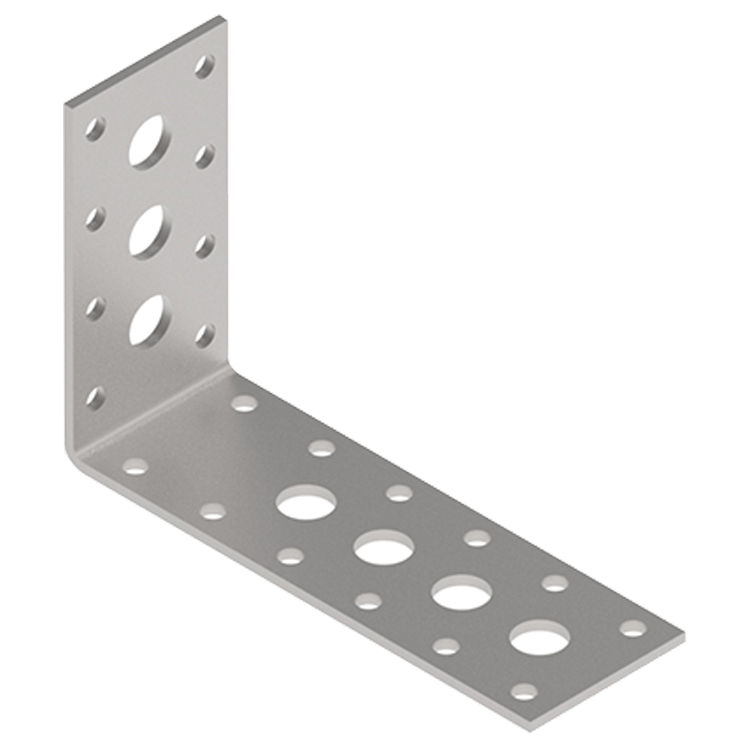

▼	3820000111	120x80x40x2,5	120	40	80	2,5	50
Installasjonsparametere	Artnr 3820000111 Dimensjon 120x80x40x2,5 Lengde, L, mm 120 Bredde, mm 40 Høyde, mm 80 Tykkelse 2,5 ETA/DoP 5-009-220868-2022, ETA-22/0868 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687514 Antall 50 Betegnelse Vinkelbeslag 40/120 DX51D Z275 120x80x40x2,5 EAN 7319610083604	Last ned bilde Artikkelark Del via e-post

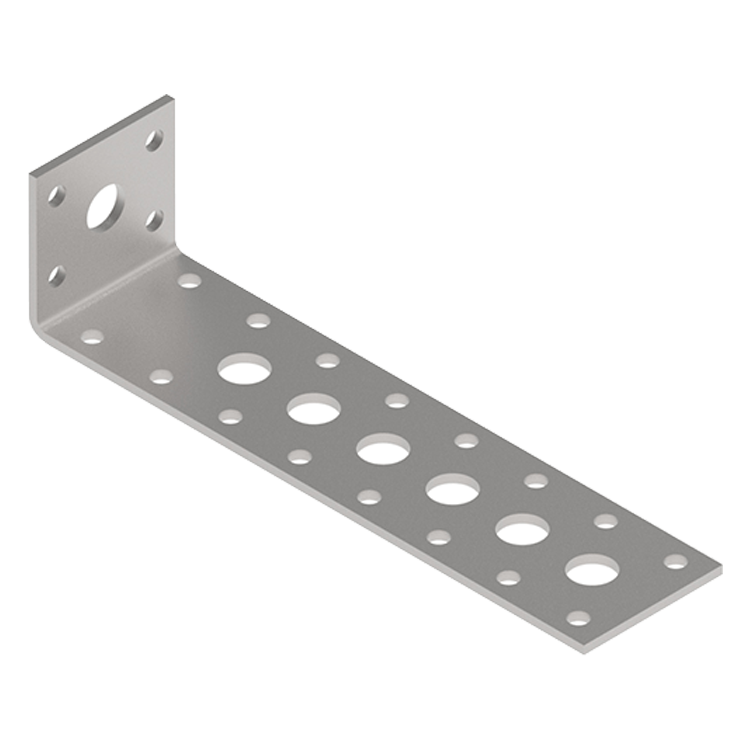

▼	3820000112	160x40x40x2,5	160	40	40	2,5	50
Installasjonsparametere	Artnr 3820000112 Dimensjon 160x40x40x2,5 Lengde, L, mm 160 Bredde, mm 40 Høyde, mm 40 Tykkelse 2,5 ETA/DoP 5-009-220868-2022, ETA-22/0868 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687515 Antall 50 Betegnelse Vinkelbeslag 10/160 DX51D Z275 160x40x40x2,5 EAN 7319610083611	Last ned bilde Artikkelark Del via e-post

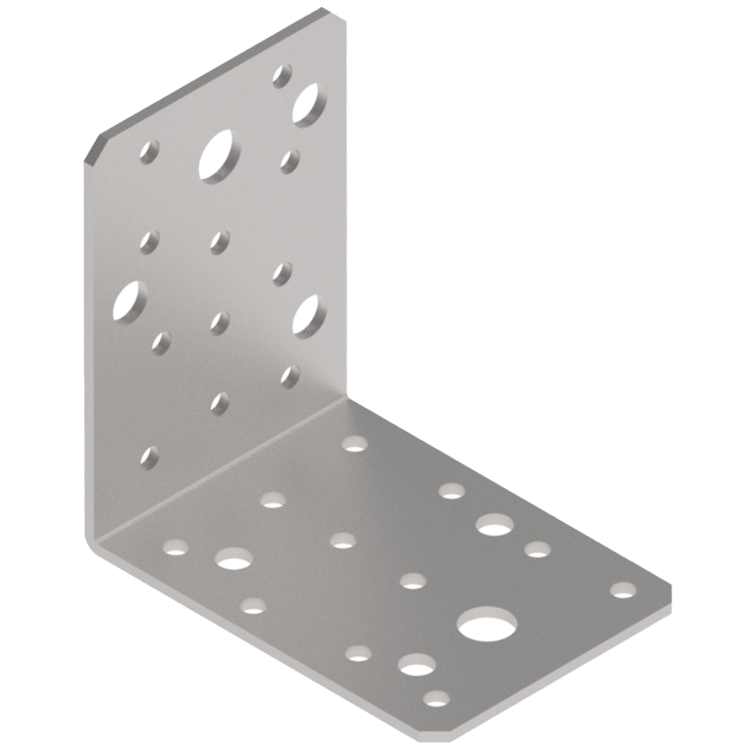

▼	3820000091	90x90x65x2,5	90	65	90	2,5	50
Installasjonsparametere	Artnr 3820000091 Dimensjon 90x90x65x2,5 Lengde, L, mm 90 Bredde, mm 65 Høyde, mm 90 Tykkelse 2,5 ETA/DoP 5-008-230170-2023, ETA-23/0170 Material DX51D Korrosjonsklasse C3 Overflatebehandling Z275 NOBB Nr 60687494 Antall 50 Betegnelse Vinkelbeslag 90 DX51D Z275 90x90x65x2,5 EAN 7319610083406	Last ned bilde Artikkelark Del via e-post
