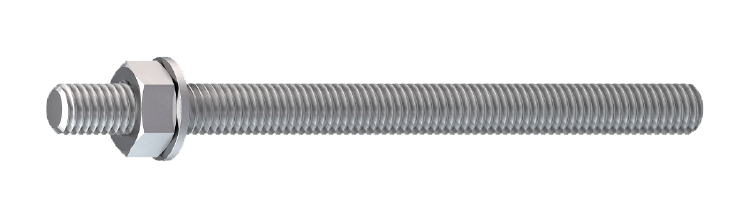

Ankerstang AST C1

Med mutter og skive

Brukes sammen med kjemisk infestningsmasse. Med mutter og skive.

Elforzinket ankerstang for forankring i betong, massiv stein, og i porøs mur med perfohylse. For å bestemme betongens karakteristiske bæreevne må ETA-16/0107 følges. For å bestemme bæreevne i massivt og perforert murverk må ETA-16/0089 følges.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

1. Bor et hull i materialet du skal montere i 2. Blås og børst hullet rent, gjerne 4 ganger slik at alt borestøv er borte. 3. Press ut ca. 15 cm med fugemasse for å sikre riktig blanding. 4. Fyll 3/4 av hullet med fugemasse. 5. Roter ankerstangen ned for å fjerne eventuelle luftbobler. For mengden fugemasse, bruk Nultifix Calc https://www.ejot.se/mangdberakning-multifix

Bruksområde

For montering av kabel- og rørklemmer, tre- og metallkonstruksjoner, metallbeslag, bjelkelag

Dokument

Produktinformasjon

Ankerstang AST C1.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Gjenge	Lengde, L, mm	Maks montasje, tfix, mm	Antall
▼	9570098110	M8x110	10	M8	110	15	10
Installasjonsparametere	Artnr 9570098110 Dimensjon M8x110 Bor Ø, mm 10 Gjenge M8 Lengde, L, mm 110 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 80 Diameter, mm M8 Effektiv monteringsdybde, hef, mm >60 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778317 Antall 10 Betegnelse Ankerstang AST M8x110 FZB EAN 4061245010595	Last ned bilde Artikkelark Del via e-post
▼	9570910130	M10x130	12	M10	130	20	10
Installasjonsparametere	Artnr 9570910130 Dimensjon M10x130 Bor Ø, mm 12 Gjenge M10 Lengde, L, mm 130 Maks montasje, tfix, mm 20 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 90 Diameter, mm M10 Effektiv monteringsdybde, hef, mm >60 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778319 Antall 10 Betegnelse Ankerstang AST M10x130 FZB EAN 4061245010588	Last ned bilde Artikkelark Del via e-post
▼	9570910170	M10x170	12	M10	170		10
Installasjonsparametere	Artnr 9570910170 Dimensjon M10x170 Bor Ø, mm 12 Gjenge M10 Lengde, L, mm 170 Maks montasje, tfix, mm Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 90 Effektiv monteringsdybde, hef, mm >60 Diameter, mm M10 SW/Bitsspor SW 17 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778299 Antall 10 Betegnelse Ankerstang AST M10x170 FZB EAN 4061245010571	Last ned bilde Artikkelark Del via e-post
▼	9570912160	M12x160	14	M12	160	30	10
Installasjonsparametere	Artnr 9570912160 Dimensjon M12x160 Bor Ø, mm 14 Gjenge M12 Lengde, L, mm 160 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 70 Min. montasjedybde, hnom, mm 110 Effektiv monteringsdybde, hef, mm >70 Diameter, mm M12 SW/Bitsspor SW 19 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60778303 Antall 10 Betegnelse Ankerstang AST M12x160 FZB EAN 4061245010564	Last ned bilde Artikkelark Del via e-post
