Ankarstång AST C4

Med mutter och bricka

Används ihop med kemiska injekteringsmassor och glasampuller, kan även gjutas in. Med mutter och bricka.

Varmförzinkad ankarstång för förankring i betong, massiv sten, och i perforerad murverk med perfohylsa. För att bestämma den karakteristiska last- kapaciteten i betong ska ETA-16/0107 följas. För att bestämma lastkapacitet i fast och perforerad murverk ska ETA-16/0089 ska följas.

Material: Stål
Ytbehandling: Varmförzinkad
Miljö: För användning utomhus
Korrosivitetsklass
entityproperties.propertynames.ep_prod_icons.a-0079
entityproperties.propertynames.ep_prod_icons.a-0080
entityproperties.propertynames.ep_prod_icons.a-0081
entityproperties.propertynames.ep_prod_icons.a-0082

Monteringsanvisning

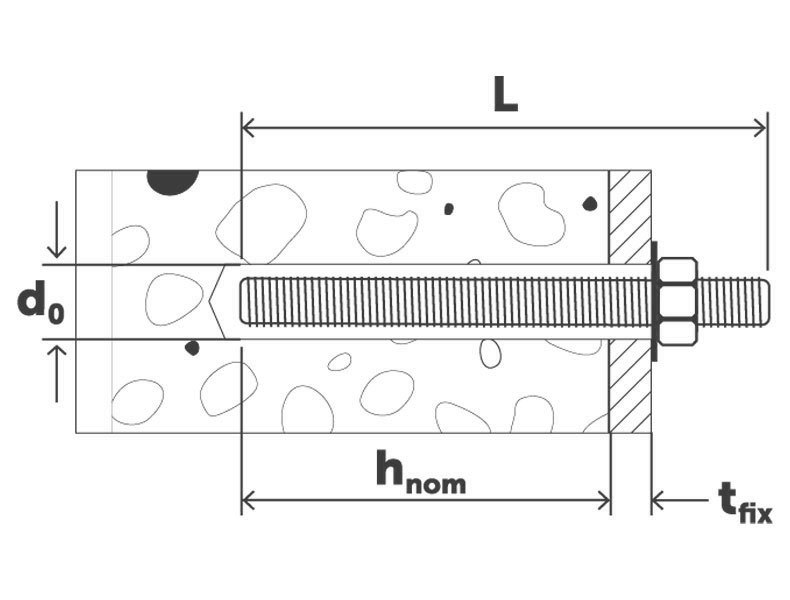

Monteringsanvisning product.sketchpicture.titletext

Applikationsområde

Lättbetong, sprucken betong, osprucken betong, lättklinkerhålsten, håldäck, natursten, håltegel, massivt tegel, lättklinkerblock

Dokument

Produktblad

Ankarstång AST C4.pdf
product.associatedproducts.sku Dimension BorrØ, mm Diameter, mm Längd, L, mm SW Antal
9650072659 M8x110 10 M8 110 13 10
Installationsparametrar
product.specifications.sku
9650072659
Dimension
M8x110
BorrØ, mm
10
Diameter, mm
M8
Längd, L, mm
110
SW
13
Max. montage, tfix, mm
15
Min. borrdjup, h1, mm
80
Min. montagedjup, hnom, mm
80
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
10
product.specifications.modelname
Ankarstång 8X110 FZV
product.specifications.gtin
7319610041383
Bild på Ankarstång 8X110 FZV
Ladda ner bild
Artikelblad
9650072660 M10x130 12 M10 130 17 10
Installationsparametrar
product.specifications.sku
9650072660
Dimension
M10x130
BorrØ, mm
12
Diameter, mm
M10
Längd, L, mm
130
SW
17
Max. montage, tfix, mm
20
Min. borrdjup, h1, mm
90
Min. montagedjup, hnom, mm
90
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
10
product.specifications.modelname
Ankarstång AST M10x130 FZV
product.specifications.gtin
7319610041390
Bild på Ankarstång AST M10x130 FZV
Ladda ner bild
Artikelblad
9650072661 M12x160 14 M12 160 19 10
Installationsparametrar
product.specifications.sku
9650072661
Dimension
M12x160
BorrØ, mm
14
Diameter, mm
M12
Längd, L, mm
160
SW
19
Max. montage, tfix, mm
30
Min. borrdjup, h1, mm
110
Min. montagedjup, hnom, mm
100
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
10
product.specifications.modelname
Ankarstång 12X160 FZV
product.specifications.gtin
7319610041406
Bild på Ankarstång 12X160 FZV
Ladda ner bild
Artikelblad
9650072663 M16x190 18 M16 190 24 10
Installationsparametrar
product.specifications.sku
9650072663
Dimension
M16x190
BorrØ, mm
18
Diameter, mm
M16
Längd, L, mm
190
SW
24
Max. montage, tfix, mm
40
Min. borrdjup, h1, mm
125
Min. montagedjup, hnom, mm
130
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
10
product.specifications.modelname
Ankarstång 16X190 FZV
product.specifications.gtin
7319610041413
Bild på Ankarstång 16X190 FZV
Ladda ner bild
Artikelblad
9650072664 M20x260 24 M20 260 30 6
Installationsparametrar
product.specifications.sku
9650072664
Dimension
M20x260
BorrØ, mm
24
Diameter, mm
M20
Längd, L, mm
260
SW
30
Max. montage, tfix, mm
60
Min. borrdjup, h1, mm
170
Min. montagedjup, hnom, mm
170
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
6
product.specifications.modelname
Ankarstång 20X260 FZV
product.specifications.gtin
7319610041420
Bild på Ankarstång 20X260 FZV
Ladda ner bild
Artikelblad
9650072666 M24x300 28 M24 300 36 6
Installationsparametrar
product.specifications.sku
9650072666
Dimension
M24x300
BorrØ, mm
28
Diameter, mm
M24
Längd, L, mm
300
SW
36
Max. montage, tfix, mm
55
Min. borrdjup, h1, mm
210
Min. montagedjup, hnom, mm
210
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
6
product.specifications.modelname
Ankarstång 24X300 FZV
product.specifications.gtin
7319610041437
Bild på Ankarstång 24X300 FZV
Ladda ner bild
Artikelblad
9650072668 M30x360 35 M30 360 46 6
Installationsparametrar
product.specifications.sku
9650072668
Dimension
M30x360
BorrØ, mm
35
Diameter, mm
M30
Längd, L, mm
360
SW
46
Max. montage, tfix, mm
45
Min. borrdjup, h1, mm
280
Min. montagedjup, hnom, mm
280
Material
Stål
Ytbehandling
Varmförzinkad
Korrosivitetsklass
C4
Antal
6
product.specifications.modelname

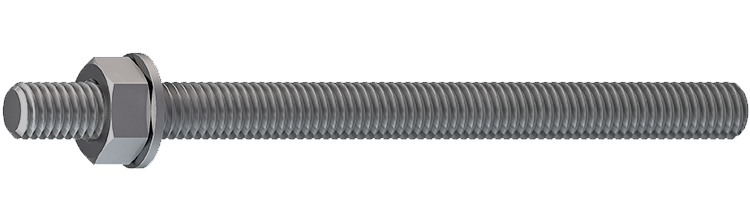

Ankarstång 30X360 FZV
product.specifications.gtin
7319610041444
Bild på Ankarstång 30X360 FZV
Ladda ner bild
Artikelblad
